問：延時繼電器觸發差異

延時繼電器將在“通電”時開始其計時周期，或通過使用單獨的輸入線路開始計時周期，這有時稱為輸入電壓、信號，或在數據手冊時序圖中的啟動。每個數據手冊中的時序圖都必須找出來，因?yàn)樗鼈冊诓煌吞?hào)和不同設備設置之間會有所不同。

查看此輸入波形至關重要，它將幫助你確定是否需要重新觸發設備，以及輸入是否可以保持打開，或者是脈沖，抑或是能夠在計時功能激活或完成之前關閉。更多信息可能要從延時繼電器的電路獲得，例如頻率或開關功能的(N.O./N.C.) 常開/常閉。

請看下面的延遲示例，兩者都不可重新觸發：

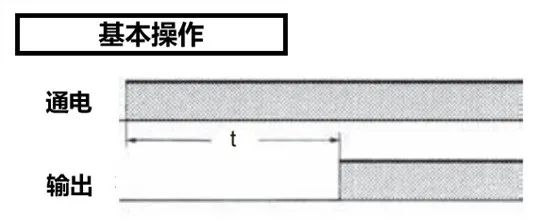

• H3CR-A/-AS/-AP*/-A-301（11針版本）

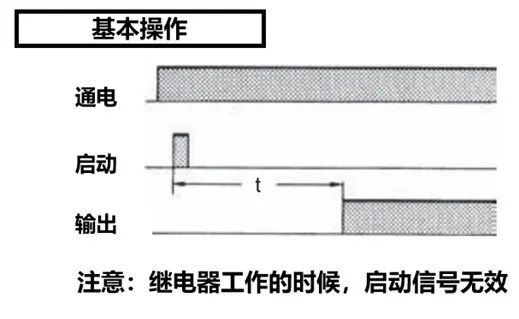

• H3CR-A8/-A8S/-A8-301（基本相同，但為8針版本）

有關本系列繼電器產品的完整時序圖和可再觸發圖，請參閱產品規格書第13-15/61頁的內容。
