薩科微關于基礎型開關電源拓?fù)浣Y(jié)構圖的介紹（4）

發布時間：2022-03-17作者來源：薩科微瀏覽：2396

市場上開關電源的拓?fù)浣Y(jié)構圖是多種多樣的，但經過總結整理不難發現，其實無非就只有14種，其他的無外乎是這14種拓?fù)浣Y(jié)構圖的組合或變形，接下來給大家分享兩種開關電源的拓?fù)浣Y(jié)構圖。

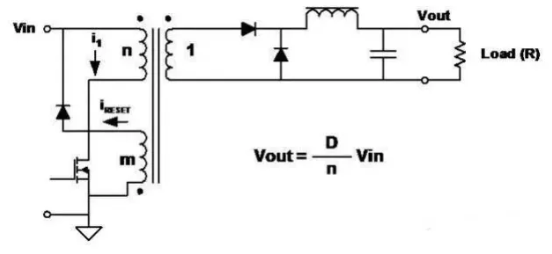

一、Forward 正激

特點： ■ 降壓電路的變壓器耦合形式。 ■ 不連續的輸入電流，平滑的輸出電流。 ■ 因?yàn)椴捎米儔浩?，輸出可以大于或小于輸入，可以是任何極性。 ■ 增加次級繞組和電路可以獲得多個輸出。 ■ 在每個開關周期中必須對變壓器磁芯去磁。常用的做法是增加一個與初級繞組匝數相同的繞組。 ■ 在開關接通階段存儲在初級電感中的能量，在開關斷開階段通過另外的繞組和二極管釋放。

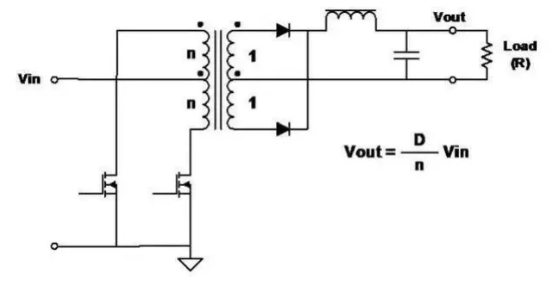

二、Push-Pull 推挽

特點： ■ 開關（FET）的驅動不同相，進行脈沖寬度調制（PWM）以調節輸出電壓。 ■ 良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。 ■ 全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。 ■ 施加在FET上的電壓是輸入電壓的兩倍。
以上就是常見的開關電源拓?fù)浣Y(jié)構，還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形，每種拓?fù)浣Y(jié)構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。
