致敬經典--線性穩壓器TOP 3

發布時間:2022-03-17作者來源:薩科微瀏覽:1826

穩壓器是電子設備的重要組成部分,包括線性穩壓器和開關穩壓器。如果電路輸出電壓低于輸入電壓,可選擇線性穩壓器,線性穩壓器價格便宜,而且在許多應用中經常使用,因此很容易在市場上找到。


典型的線性穩壓器包括以下3種——

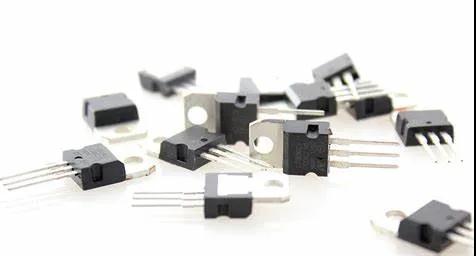

78xx系列


78xx系列也被稱為三端穩壓器,具有較佳易用性和低成本,常用于需要穩壓電源的電路。xx表示輸出電壓,例如7805的輸出為5V,7812輸出為12V。78xx線是正電壓調節器,產生電壓相對于公共接地為正;79xx器件是互補的負電壓調節器。78xx和79xx可以組合使用,在同一電路中提供正負電源電壓。許多廠家都提供78xx系列產品。


78xx系列的輸入電壓和輸出電壓之間的壓差為2.5V以上。其轉換效率為Vout/Vin,比如12V輸入,5V輸出,其效率為5/12=41.6%,如果負載電流達到1A,7805器件上的熱損耗高達(12-5)*1=7W,這就是為什么很多78xx系列的器件上必須加上散熱片的緣故。




LM317




78xx和79xx的輸出電壓固定不可調整,LM317則是輸出電壓可以調節的線性穩壓器,其輸出電壓范圍為1.25V-37V,可提供大于1.2A的負載電流。僅需要兩個外部電阻器就可以實現電壓調節,其中一個是可變電阻器。LM317穩壓器的兩個主要特性是電流限制和過熱保護。與其相似的型號是LM117和LM217。





1117系列


78xx和LM317系列輸出電壓和輸入電壓相差較大,相比之下,1117系列是LDO低壓差穩壓器,輸出電壓和輸入電壓差值為1.2V,可用在電池供電的便攜式系統。很多廠商都有1117器件,比如TLV1117、LT1117、AMS1117、LM1117等。


以LM1117為例,固定輸出電壓為1.8V、2.5V、3.3V和5V,也有輸出可調版本,輸出電壓為1.25V-13.8V??稍诟哌_20V的輸入電壓下工作,處理800mA電流,某些型號可在低至-40攝氏度的環境下工作,還帶有電流限制和熱保護。



注:本文轉載自網絡,支持保護知識產權,轉載請注明原出處及作者,如有侵權請聯系我們刪除。
