如何用數字萬用表判斷MOS管的好壞?

發布時間:2022-03-17作者來源:薩科微瀏覽:4078

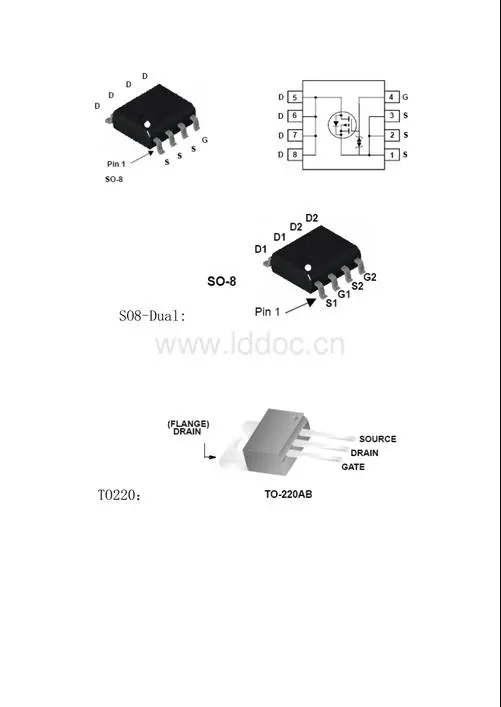

一.其實場效應管三極管很好判斷:有字面朝上從左到右依次為:G、D、S,有些管相反:S、D、G。我修顯示器、主板、電源都是從上面的方法測[敏感詞]沒問題。你不信隨便拆塊板看一看,場效應管在電路圖板的布局及應VMOS大功率場效應晶體管的檢測

二.1判別各電極與管型


用萬用表R×100檔,測量場效應晶體管任意兩引腳之間的正、反向電阻值。其中一次測量中兩引腳的電阻值為數百歐姆,這時兩表筆所接的引腳為源極S和漏極D,而另一引腳為柵極G。


再用萬用表R×10k檔測量兩引腳(漏極D與源極S)之間的正、反向電阻值。正常時,正向電阻值為2kΩ左右,反向電阻值大于500kΩ。


在測量反向電阻值時,紅表筆所接引腳不動,黑表筆脫離所接引腳后,先與柵極G觸碰一下,然后再去接原引腳,觀察萬用表讀數的變化情況。若萬用表讀數由原來較大阻值變?yōu)?,則此紅表筆所接的即是源極S,黑表筆所接為漏極D。用黑表筆觸發柵極G有效,說明該管為N溝道場效應管。若萬用表讀數仍為較大值,則黑表筆接回原引腳不變,改用紅表筆去觸碰柵極G后再接回原引腳,若此時萬用表讀數由原來阻值較大變?yōu)?,則此時黑表筆接的為源極S,紅表筆接的是漏極D。用表紅筆觸發柵極G有效,說明該管為P溝道場效應晶體管。


2.判別其好壞

用萬用表R×1k檔或R×10k檔,測量場效應管任意兩腳之間的正、反向電阻值。正常時,除漏極與源極的正向電阻值較小外,其余各引腳之間(G與D、G與S)的正、反向電阻值均應為無窮大。若測得某兩極之間的電阻值接近0Ω,則說明該管已擊穿損壞。

另外,還可以用觸發柵極(P溝道場效應晶體管用紅表筆觸發,N溝道場效應管用黑表筆觸發)的方法來判斷場應管是否損壞。若觸發有效(觸發柵極G后,D、S極之間的正、反向電阻均變?yōu)?),則可確定該管性能良好。


三,1用10K檔,內有15伏電池.可提供導通電壓.

2因為柵極等效于電容,與任何腳不通,

不論N管或P管都很容易找出柵極來,否則是壞管.

3利用表筆對柵源間正向或反向充電,可使漏源通或斷,

且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便.

但要放電時需短路管腳或反充.

4大都源漏間有反并二極管,應注意,及幫助判斷.

5大都封莊為字面對自已時,左柵中漏右源.

以上前三點必需掌握,后兩點靈活運用,很快就能判管腳,分好壞.

如何檢測MOS管是否燒壞最簡單的步驟

MOS管的檢測主要是判斷MOS管短路、漏電、放大、斷路。它的操作步驟如下:

①把紅筆接到MOS的源極S上,黑筆接到MOS管的漏極上,好的表針指示應該是無窮大。如果有阻值沒被測MOS管有漏電現象。

②用一只100KΩ-200KΩ的電阻連在柵極和源極上,然后把紅筆接到MOS的源極S上,黑筆接到MOS管的漏極上,這時表針指示的值一般是0,這時是下電荷通過這個電阻對MOS管的柵極充電,產生柵極電場,由于電場產生導致導電溝道致使漏極和源極導通,故萬用表指針偏轉,偏轉的角度大,放電性越好。

③把連接?xùn)艠O和源極的電阻移開,萬用表紅黑筆不變,如果移開電阻后表針慢慢逐步退回到高阻或無窮大,則MOS管漏電,不變則完好。

④最后用一根導線把MOS管的柵極和源極連接起來,如果指針立即返回?zé)o窮大,則MOS管完好反之為MOS管已燒壞。
