碳化硅外延技術突破或改變產業格局

發布時間:2022-03-17作者來源:薩科微瀏覽:2300



我國碳化硅產業或迎來史詩級利好



  進入2021年以來,在碳化硅外延領域,國內外企業紛紛捷報連連。
  2021年3月1日,日本豐田通商株式會社正式宣布成功開發出一種表面納米控制技術——Dynamic AGE-ing。該技術可以讓任何尺寸、任意供應商的SiC襯底的BPD(基平面位錯)降低到1以下。

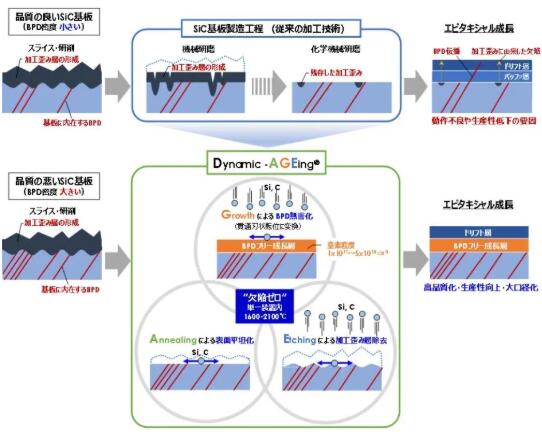

    圖1 豐田Dynamic AGE-ing技術
  無獨有偶,2021年3月3日,瀚天天成電子科技(廈門)有限公司發布消息稱,突破了碳化硅超結深槽外延關鍵制造工藝。

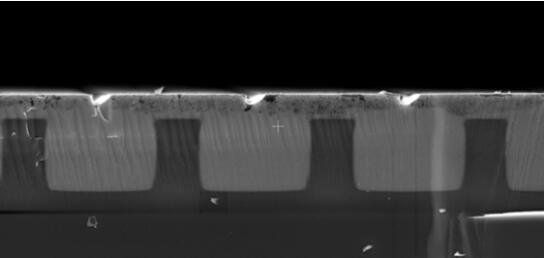

    碳化硅超結深槽外延關鍵制造工藝
  碳化硅外延是碳化硅產業鏈中的重要一環。如今碳化硅外延技術的發展步入快車道,會對整個碳化硅外延生態圈產生什么影響呢?請容我一一道來。


或?qū)⒏淖儑H碳化硅外延產業格局



   碳化硅產業鏈主要分為晶片制備、外延生長、器件制造、模塊封測和系統應用等幾個重要的環節。其中外延生長是承上啟下的重要環節,具有非常關鍵的作用。

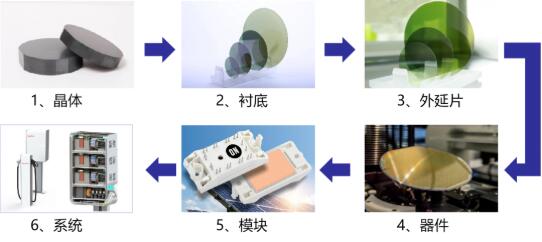

    圖3 碳化硅產業鏈   因為現有器件基本都是在外延層上實現的,所以對外延層質量的要求就非常之高。而且隨著耐壓性能的不斷提高,所要求的外延層的厚度就越厚。一般電壓在600V左右時,所需要的外延層厚度約在6微米左右;電壓在1200-1700V之間時,所需要的外延層厚度就達到10-15微米。如果電壓達到一萬伏以上時,可能就需要100微米以上的外延層厚度。而隨著外延層厚度的不斷增加,對厚度和電阻率均勻性以及缺陷密度的控制就變得愈發困難。
  目前,碳化硅外延的主流技術包括斜切臺階流技術和TCS技術等等。
  所謂斜切臺階流技術即切割碳化硅襯底時切出一個8°左右的偏角。這樣切出的襯底表面出產生很高的臺階流密度,從而容易實現晶圓級碳化硅外延。目前,斜切臺階流技術已經比較成熟。但是該技術也有兩個缺陷:一是該技術無法阻斷基平面位錯;二是該技術會對襯底材料造成浪費。
  為了突破臺階流技術的限制,人們又嘗試在反應腔中加入含氯元素的硅源,最終通過不斷地完善開發出TCS等技術。目前,碳化硅外延技術已與碳化硅外延設備高度融合。2014年,TCS等技術由意大利LPE公司最早實現商業化,在2017年AIXTRON公司對設備進行了升級改造,將這個技術移植到了商業的設備中。
  目前,碳化硅外延設備主要由意大利的LPE公司、德國AIXTRON公司以及日本Nuflare公司所壟斷。

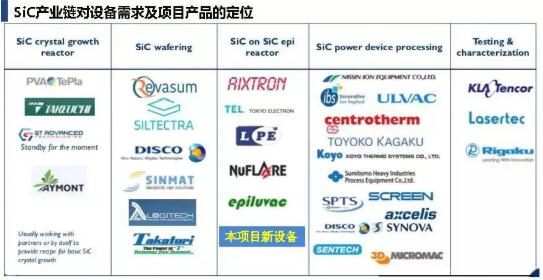

    全球碳化硅產業格局

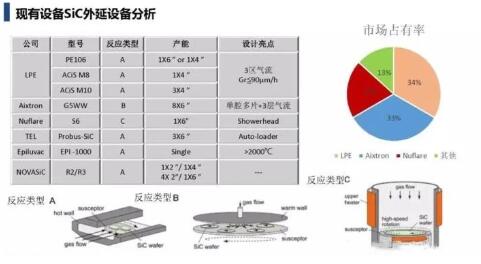

圖5 現有碳化硅外延設備分析


預計到2023年碳化硅外延設備的年復合增長率有望超過50%。

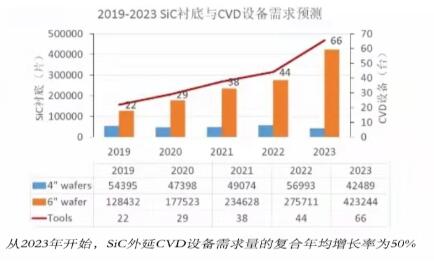

      圖6 碳化硅外延設備市場前景
  隨著新興碳化硅外延技術的崛起,這個幾十億規模的產業或?qū)⒂瓉硇乱惠喌南磁啤?


或?qū)⒋呤煳覈蓟枰r底材料產業



  碳化硅是第三代半導體材料的典型代表,按照用途不同,可以分成珠寶級碳化硅材料、電力電子器件用N型碳化硅材料和功率射頻器件用半絕緣碳化硅材料。雖然,近年來珠寶級碳化硅材料和半絕緣碳化硅材料的市場增長迅猛,但是N型碳化硅材料才是未來市場[敏感詞]的主角。
  相對于珠寶級碳化硅和半絕緣碳化硅材料,N型碳化硅材料對晶體質量的要求更高。在該領域,我國碳化硅襯底企業與CREE公司國際一流企業還存在一定的差距。
  如果諸如豐田研發的Dynamic AGE-ing等技術可以大規模在我國應用,那么N型碳化硅襯底材料的入場門檻無疑將會大幅度降低。據中國電子材料行業協會半導體材料分會統計,我們已經上馬了30多個碳化硅襯底材料項目,投資已超300億元。但是因為缺陷等技術原因,N型碳化硅襯底的產能遲遲不能釋放。如果碳化硅外延技術獲得關鍵突破,對我國碳化硅襯底材料企業而言,這無異于開閘放水。


或?qū)⑼苿游覈蓟杵骷a(chǎn)業



   雖然我國投資的碳化硅襯底項目已經有30多個,但是市場需求量[敏感詞]的6英寸N型碳化硅晶片依然嚴重依賴進口。碳化硅襯底和外延的成本目前占到碳化硅模塊總成本的50%以上,如果該問題不得到解決,我國碳化硅產業相比于美國很難有什么太大的競爭力。
  市場研究單位Yole指出,碳化硅電力電子產業發展具高度潛力,包括ROHM、Bombardier、Cree、SDK、STMicroelectronics、Infineon Technologies、Littelfuse、Ascatron等廠商都大力投入。Yole預測到2023年SiC功率半導體市場規模預計將達14億美元,2016年至2023年間的復合成長率(CAGR)為28%,2020~2022年CAGR將進一步提升至40%。

總而言之,未來前景廣闊,但是國內各位碳化硅業界同仁還應勉勵向前。
