相較數字芯片不斷追求新工藝、新制程以實現更高性能、搶占前沿市場的激進策略，模擬芯片往往使用成熟的制造工藝，且長期保持小幅度的市場增長，多少有點不溫不火的態勢。近些年隨著IoT應用的異軍突起，在表面平靜的藍海之下，模擬芯片的市場格局暗流涌動、悄然變化。以模擬芯片的重要分支——電源芯片為例，據統計，在排名前60的電源芯片廠商中，中國企業的數量超過30家。盡管中國電源芯片廠商的市占率還處于劣勢，但整體的出貨量每年都在攀升。不難發現，IoT應用的蛋糕在持續做大，最典型的增量正是每年出貨量須以億計的TWS耳機產品！

在TWS應用中，除了人機交互、音質、降噪等重要功能，還有一項不可忽視的挑戰——續航。受限于TWS耳機的體積，耳機的內置電池容量注定會成為一塊短板。那么，在無法提升耳機單次續航的前提下，業界給出的解決方案是提升耳機充電的效率，這也是TWS充電倉逐漸加入快速充電功能的原因，并有效推動了電源管理芯片的突破與創新！

1

TWS市場邁入持續增長期，

本土芯片廠商開拓PMIC新賽道

電源管理芯片（簡稱PMIC）是電子設備的電能供應心臟，在TWS應用中起到至關重要的作用。例如耳機倉PMIC，它主要起到兩方面作用：一是負責充電倉內部的電池充電，二是負責充電倉內部電池升壓輸出、并且為耳機快速充電。此外，實時的安全防護功能也需要依賴PMIC實現，防止內置鋰電池過充、過放、過流、短路等情況發生。

相關數據表明，2020年全球品牌TWS耳機出貨量約為2.5億副，預計到2024年，全球品牌TWS耳機出貨量達5.51億副，年復合增長率達到19.8%；而白牌TWS耳機出貨量則“只多不少”。這就意味著PMIC的出貨量也將與之匹配、達到每年數億顆的量級，并在未來幾年維持不飽和的市場需求。與此同時，中國芯片廠商正在積極涌入PMIC這一賽道，并有望后來者居上，在TWS市場上與國際大廠正面對決。

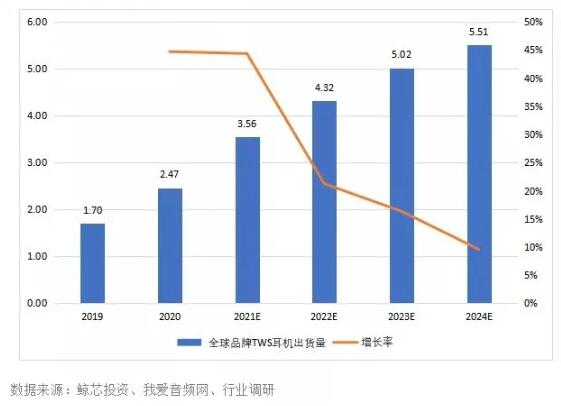

圖1：2019-2024年全球品牌TWS耳機出貨量預測

兆易創新全新的電源管理芯片——GD30WS8805系列在高效率和高集成方面實現了進一步的突破。該系列芯片擁有超低的靜態電流，睡眠模式下，消耗電流小于5μA；支持[敏感詞]1.2A的對電池充電電流，[敏感詞]600mA的對耳機充電電流；使用開關式充電，BOOST轉換效率達到95%，處于業界領先水平，熱損耗也更低；再搭配業界主流的Arm® Cortex®-M23系列GD32E230系列入門級MCU，即可提供完整的TWS耳機充電倉電源管理方案。

觀看GD30WS8805全面評測，

了解兆易創新PMIC產品優越性能！



兆易創新GigaDevice ，

解密TWS耳機中舉足輕重的電源管理芯片#PMIC，看創芯賽道如何撬動上億級市場[慶祝][慶祝][慶祝] 隆重請出#兆易創新 PMIC芯片GD30WS8805：快充、低功耗、高效率、高集成……布局TWS，掀開兆易創新“數字+模擬”策略新序幕

視頻號

2

PMIC也內卷？各家方案競逐，

快充、低功耗、高集成一個不少

這顆全新的GD30WS8805電源管理芯片擁有低功耗、高效率的特性，有助于增加耳機電池的使用壽命。一般而言，TWS耳機電池的損耗主要發生在充電過程，此時內部電路通過升壓變換器升高電壓來達到充電的目的。因此，選擇一款低功耗的升壓變換器可以有效減少電池?fù)p耗，延長電池使用壽命；GD30WS8805擁有低靜態功耗的優勢，成為了具備市場競爭力的優先之選。當然，影響電池壽命的因素還有充電循環次數、使用環境、電芯材質等等，兆易創新也在積極攜手合作伙伴，一起探索降低耳機電池?fù)p耗的技術方法。

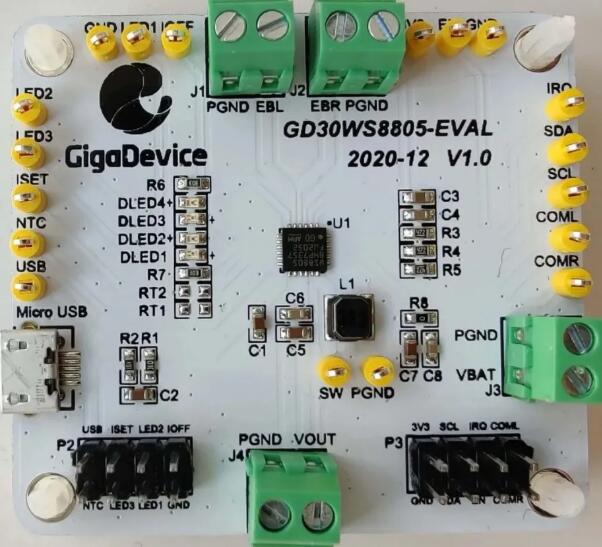

圖2：兆易創新GD30WS8805-EVAL全功能開發板實物圖，U1即是PMIC

與此同時，隨著TWS應用的發展迭代，不僅是人機交互、高清音質、主動降噪等功能愈發齊全，就連電源管理芯片的集成度也越來越高，逐漸出現充電管理二合一、三合一，甚至六合一的電源方案，更不說快充、無線充電等技術也不斷納入其中。

舉個例子，兆易創新的電源管理芯片GD30WS8805就集成了充電、放電、通信、保護、耳機檢測、LDO等六大功能。在充電管理方面，可以給充電盒電池、耳機電池以及MCU供電，實現充電管理三合一，還可以配合GD32 MCU，通過I2C總線自由配置充電過程中的恒流充電流、恒流充跳轉電壓等多種參數，實現對TWS電源管理系統的智能化控制。值得一提的是，GD30WS8805內置的LDO可以提供輸出50mA、3.3V 的電源，為外部電路供電，無需額外器件，從而減少方案的整體開支，這在業界屬于非常少見的做法，因此獲得了TWS行業客戶的廣泛關注，一些行業頭部客戶已經開始導入并實現量產。

3

MCU+PMIC，

TWS藍海掀開兆易創新“數字+模擬”策略新序幕

對比單獨采購電源管理芯片，產業鏈下游的OEM、ODM廠商們往往傾向于一站式的電源管理方案，在降低研發成本的同時，也能加速產品的上市時間。對于這一類客戶需求，兆易創新同步推出了“MCU+PMIC”的TWS電源管理平臺框架，基于廣泛應用的MCU產品線優勢，結合客戶實際需求，形成具有市場競爭力的全新一站式方案。

下圖展示的GD32E230F-TWS板就是兆易創新主推的一款電源管理開發平臺。該開發板采用Cortex®-M23內核的GD32E230F4V6芯片作為主控MCU，以I2C接口方式與PMIC GD30WS8805進行通信，實現對單節鋰電池和耳機的充放電管理。這一類打包方案并非每家原廠都能提供，也比較考驗原廠的研發能力。同時，主控MCU的選擇也非常靈活，根據不同客戶的需求，可以選擇不同性能、價格、pin腳數量、尺寸大小的MCU，兆易創新本身就有非常豐富的MCU產品線供客戶挑選?？蛻艨梢宰杂山M合，實現各類高性能與低成本的TWS應用方案。

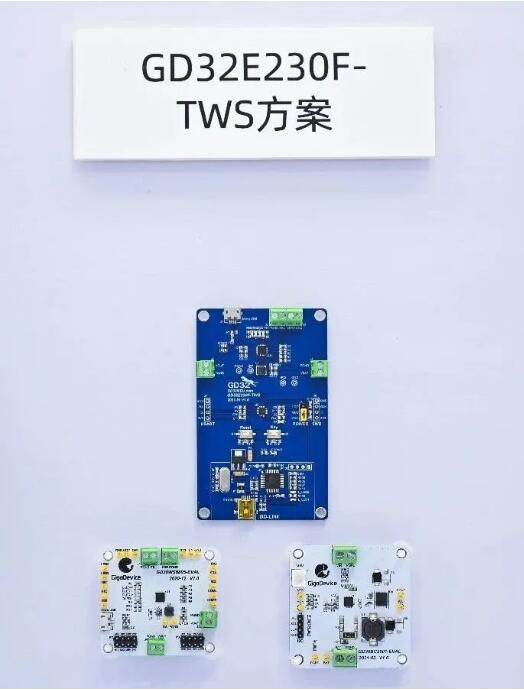

圖3：兆易創新推出GD32E230F-TWS方案

在上述方案中，電源管理芯片GD30WS8805具備三種模式，分別是USB模式、BAT模式和Sleep模式。當USB[敏感詞]、耳機[敏感詞]、充電完成等狀態發生時，內部寄存器相應位會改變，同時會發出一個中斷脈沖，讓MCU讀取寄存器變化值，進行相應的充放電管理。USB模式下，方案可以同時給充電盒鋰電池和耳機鋰電池充電，耳機充電優先。兩只耳機擁有獨立的兩路充電回路，可以單獨為一只耳機進行充電。除此之外，GD30WS8805還擁有多種保護和檢測功能，如電池過壓、過流、過溫保護，耳機過壓、過流保護，USB[敏感詞]拔出檢測、耳機[敏感詞]拔出檢測等。

圖4：電源管理芯片GD30WS8805工作模式示意圖

目前，這顆電源管理芯片GD30WS8805已經成功打入市場，并已經批量出貨；并且兆易創新的下一代PMIC產品也在TWS市場持續深耕，將針對充電電流實現進一步的突破，加速耳機倉快充功能的普及；并對封裝尺寸進一步減小，適用于便攜式的開發需求。毫無疑問，兆易創新正在擴充IoT領域的應用版圖，在MCU、存儲、傳感的多元化布局上，進一步探索電源和信號鏈等模擬芯片的創新，從而形成廣泛產品組合的優異競爭力！
