今天說一款電壓型PWM控制器，那就是LM5025芯片，下面咱們看一下它的基本參數。

1. 基本特性：

     芯片內置啟動偏置調節器，具有可編程的低壓鎖定輸出功能（UVLO），電壓型驅動器，5V參考電壓，具有可編程軟啟動功能，具有熱關斷保護功能。

   輸入電壓在13-90V，具有TSSOP16和WSON16兩種封裝可以選擇。


2. 應用場景：

   主要是應用在各種整流電源，服務器電源，汽車電源，電能轉換設備相關的場合，控制斬波的電源輸出。

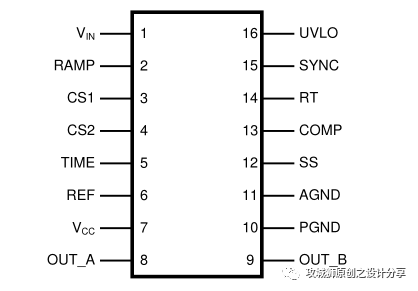

3. 引腳分布及定義：

1. （1）電源輸入引腳。

   （2）調制斜坡信號引腳

   （3）周期限流的電流輸入檢測引腳

   （4）軟開關電流感應輸入引腳

   （5）輸出重疊和死區時間控制引腳

   （6）5V參考電壓輸出引腳

   （7）內部啟動的高壓調節輸出，VCC電壓調節至7.6V.

   （8）主開關PWM輸出驅動器輸出引腳，3A峰值。

   （9)  有源鉗位輸出驅動引腳

   （10）電源接地引腳


   （11）模擬地引腳

   （12）軟起動控制引腳

   （13）脈沖寬度調制輸入引腳

   （14）振蕩器定時電阻器引腳

   （15)  振蕩器的上下同步輸入引腳

   （16）線路欠壓關斷引腳

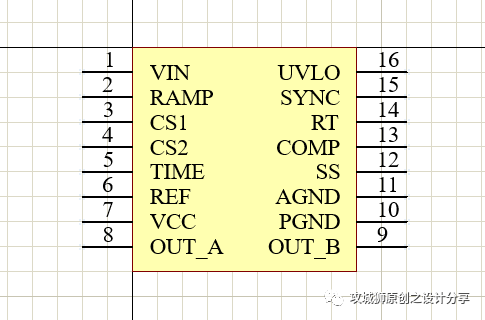

2. 原理圖封裝：

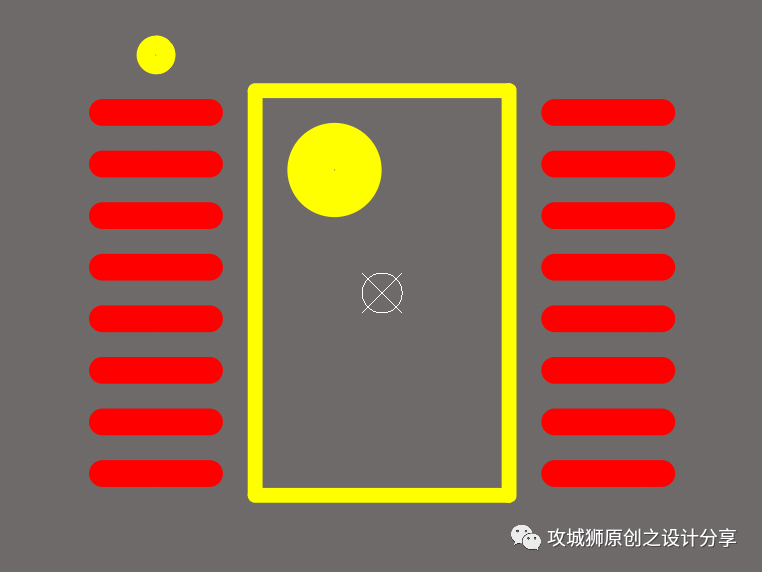

1. PCB封裝：

1.


2. 設計注意事項：

   （1）模擬地和電源地可以直接連接在一起

   （2）電源輸入要加旁路電容，且PCB布局時要靠近引腳放置。

   （3）注意芯片引腳內部有的有上下拉，不要破壞上下拉電平。

   （4）CS1,CS2的引腳電容走線，回路要盡可能短。

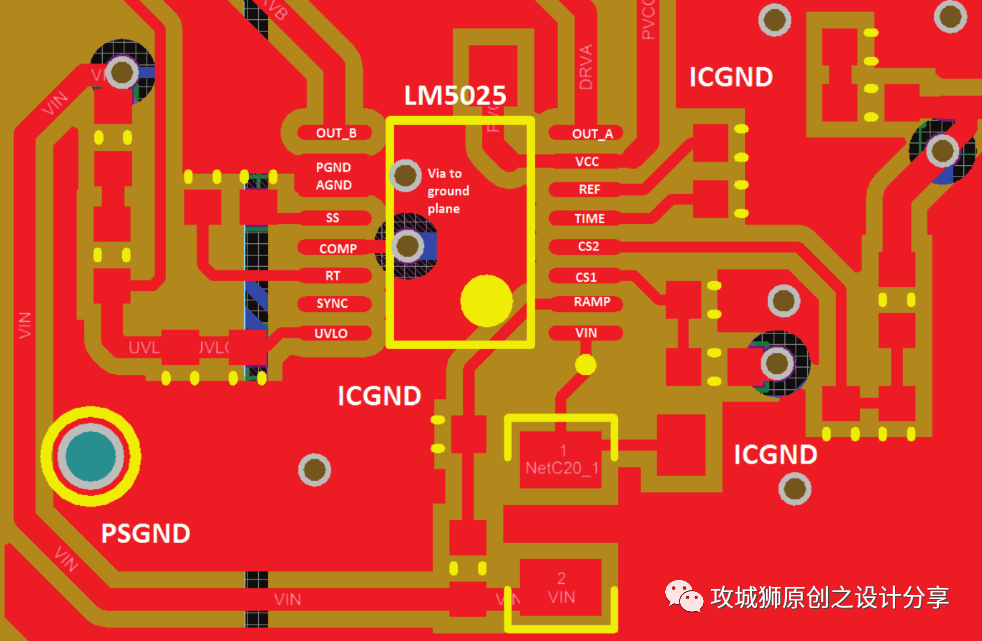

   （5）這里找到了一個PCB布局樣例，大家可以參考布局。
