OBC解決的是充電的問題，背后是用戶對充電時間，對成本，以及安全的要求；

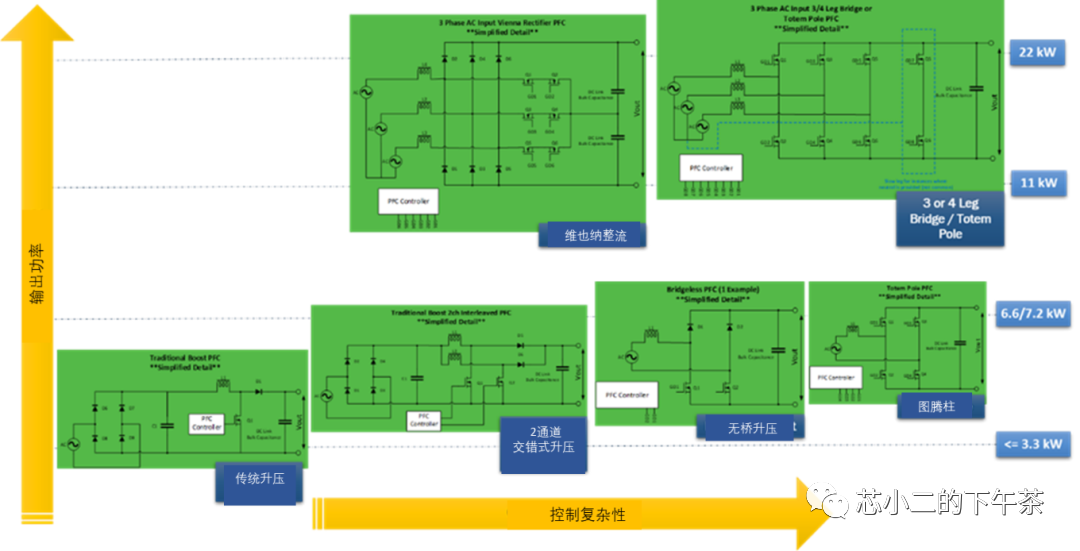

不同功率級別的OBC，采用不同的拓?fù)?，功率大的會關注提高效率，降低損耗，如下圖；

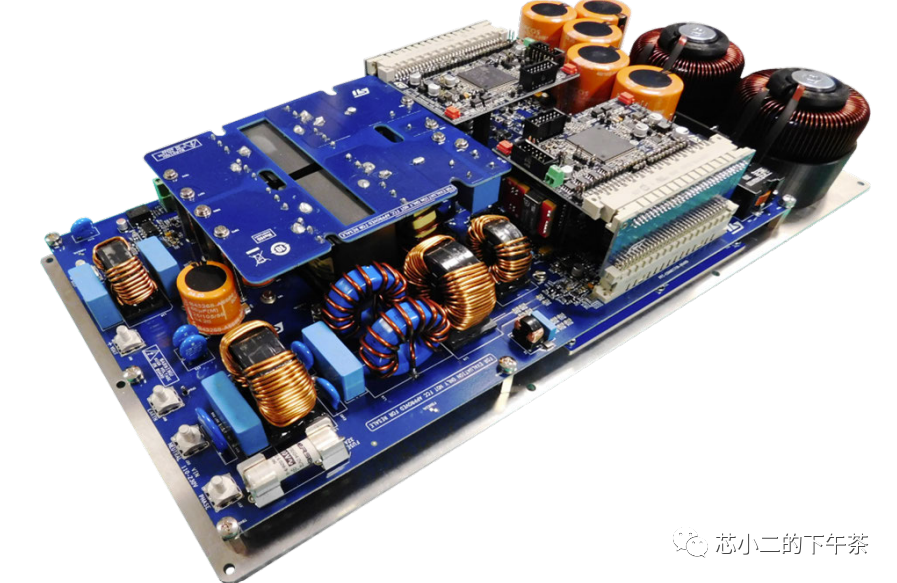

今天給大家介紹的ST設計的交錯圖騰柱PFC+全橋LLC實現的7KW OBC，采用雙MCU控制；

PFC及LLC 的參數如下：

 DC-DC stage:

– Output voltage: 250 to 450 VDC

– Switching frequency: 92 to 250 kHz with start-up at 350 kHz

– Two independent current loops (CC)

– One voltage loop plus current balancing (CV)

– PID regulators

如上面圖，主要分交錯圖騰柱PFC + 移相全橋LLC，我們后面再列舉具體使用芯片，先從控制角度分析下里面電路功能；

PFC：

- 交流輸入的采樣及過零點檢測；

- L1和L2的電感電流采樣

- SCR晶體管的控制，用于防止啟動時候的過流

- MOSFET的控制，實現PFC

LLC：

- 母線輸入電壓采樣

- 兩路輸出電流采樣

- 輸出電壓采樣

- SiC MOSFET的控制

供電：

- 給MCU，驅動，隔離，運放，ADC等提供不同電壓等級 (20V/-5V/12V/5V/3V/隔離5V/隔離3V）

每家芯片公司的參考設計，目的一個是證明能力，一個是盡量的推銷自己的產品，整理這份清單之前，我也沒想到ST的模擬已經這么豐富了；
