想用GD32替換STM32? 這些細節一定要知道

發布時間:2022-03-18作者來源:薩科微瀏覽:2732

GD32是國內開發的一款單片機,據說開發的人員是來自ST公司的,GD32也是以STM32作為模板做出來的。所以GD32和STM32有很多地方都是一樣的。


不過GD32畢竟是不同的產品,不可能所有東西都沿用STM32,有些自主開發的東西還是有區別的。


相同的地方我們就不說了,下面列一下不同的地方。






1 內核

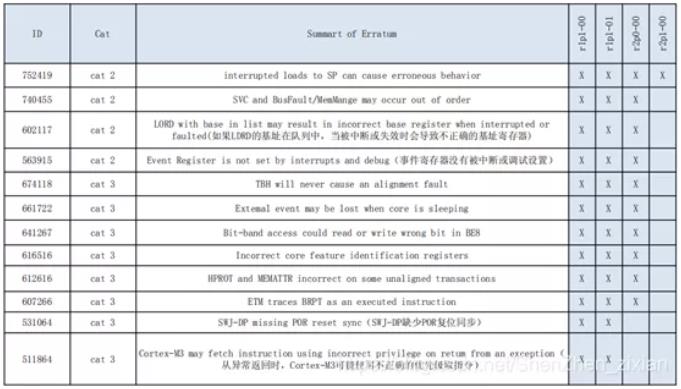

GD32采用二代的M3內核,STM32主要采用一代M3內核,下圖是ARM公司的M3內核勘誤表,GD使用的內核只有752419這一個BUG。







2 主頻


使用HSE(高速外部時鐘):GD32的主頻[敏感詞]108M,STM32的主頻[敏感詞]72M


使用HSI(高速內部時鐘):GD32的主頻[敏感詞]108M,STM32的主頻[敏感詞]64M


主頻大意味著單片機代碼運行的速度會更快,項目中如果需要進行刷屏,開方運算,電機控制等操作,GD是一個不錯的選擇。






3 供電


外部供電:GD32外部供電范圍是2.6~3.6V,STM32外部供電范圍是2~3.6V。GD的供電范圍比STM32相對要窄一點。


內核電壓:GD32內核電壓是1.2V,STM32內核電壓是1.8V。GD的內核電壓比STM32的內核電壓要低,所以GD的芯片在運行的時候運行功耗更低。






4 Flash差異


GD32的Flash是自主研發的,和STM32的不一樣。


GD Flash執行速度:GD32 Flash中程序執行為0等待周期。


STM32 Flash執行速度:ST系統頻率不訪問flash等待時間關系,0等待周期,當0<SYSCLK<24MHz;1等待周期,當24MHz<SYSCLK≤48MHz;2等待周期,當48MHz<SYSCLK≤72MHz。


Flash擦除時間:GD擦除的時間要久一點,官方給出的數據是這樣的“GD32F103/101系列Flash 128KB及以下的型號,Page Erase典型值100ms, 實際測量60ms左右?!睂?yīng)的ST 產品Page Erase典型值 20~40ms。






5 功耗

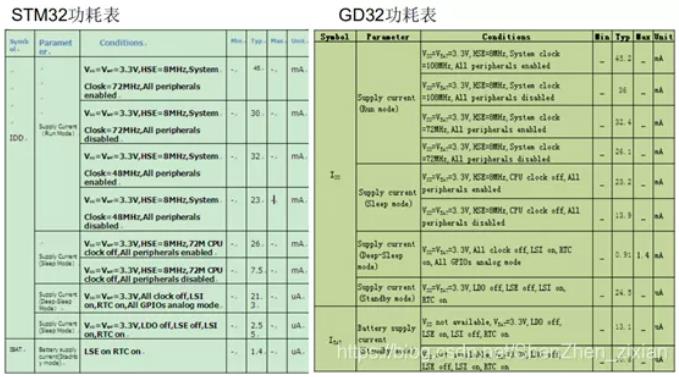

從下面的表可以看出GD的產品在相同主頻情況下,GD的運行功耗比STM32小,但是在相同的設置下GD的停機模式、待機模式、睡眠模式比STM32還是要高的。







6 串口

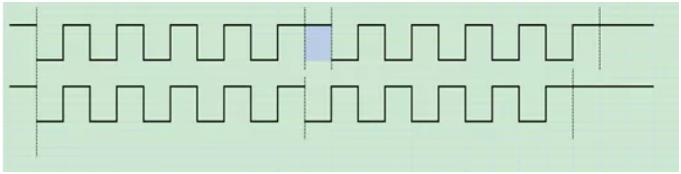

GD在連續發送數據的時候每兩個字節之間會有一個Bit的Idle,而STM32沒有,如下圖。



GD的串口在發送的時候停止位只有1/2兩種停止位模式。STM32有0.5/1/1.5/2四種停止位模式。


GD 和STM32 USART的這兩個差異對通信基本沒有影響,只是GD的通信時間會加長一點。






7 ADC差異

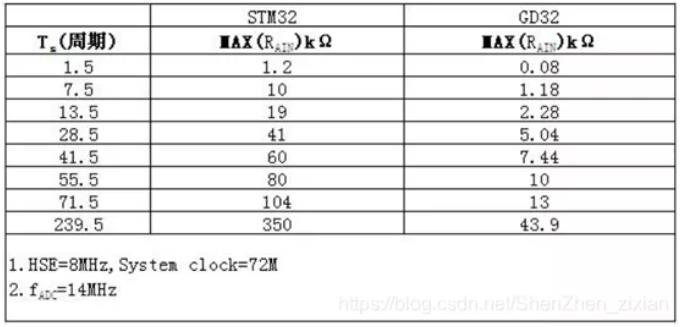

GD的輸入阻抗和采樣時間的設置和ST有一定差異,相同配置GD采樣的輸入阻抗相對來說要小。具體情況見下表這是跑在72M的主頻下,ADC的采樣時鐘為14M的輸入阻抗和采樣周期的關系:






8 FSMC


STM32只有100Pin以上的大容量(256K及以上)才有FSMC,GD32所有的100Pin或100Pin以上的都有FSMC。






9 103系列RAM&FLASH大小差別

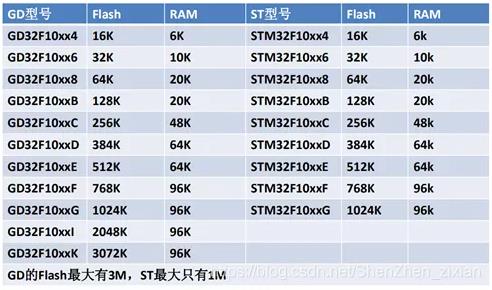

GD103系列和ST103系列的ram和flash對比如下圖:







10 105&107系列STM32和GD的差別

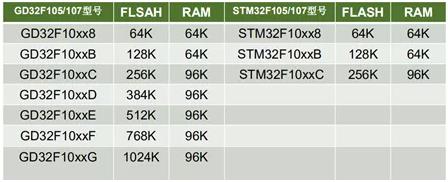

GD的105/107的選擇比ST的多很多,具體見下表:







11 抗干擾能力


關于這一點,官方?jīng)]有給出,筆者也是在做項目的時候偶然發現的。


項目原本是用STM32F103C8T6,后來換成GDF103C8T6。這兩個芯片的引腳完全一致,單片機用了的兩個鄰近的引腳作為SPI的時鐘引腳和數據輸出引腳,然后發現STM32的SPI能正常通訊,GD的不行;經過檢查發現PCB板SPI的銅線背面有兩根IIC的銅線經過,信號應該是受到影響了。


用示波器看了一下引腳的電平,發現確實是,STM32和GD的數據引腳波形都不正常,但是STM32的波形要好很多,波形雖然差了點,但是SPI通訊依然正常。而GD則不能正常通訊了。


然后筆者又把SPI的通訊速率減慢,發現STM32的數據引腳很快就恢復正常波形了,而GD的依然差,直到速率降到很低才恢復正常。初步懷疑是STM32內部對引腳有做一些濾波的電路,而GD則沒有。


雖然用的這個電路板本身布線有些不合理,但是在同樣惡劣的環境下,STM32依然保證了通訊的正常,而GD不行,這在一定程度上說明了GD的抗干擾能力不如STM32。




免責聲明:本文轉載自“芯硬件創客”,本文僅代表作者個人觀點,不代表薩科微及行業觀點,只為轉載與分享,支持保護知識產權,轉載請注明原出處及作者,如有侵權請聯系我們刪除。
