在電子工程的世界里，穩壓二極管是一種不可或缺的元件，它們能確保電路中的電壓穩定，進而保護電路中的其他元件免受電壓波動的影響。在眾多穩壓二極管中，BZT52C24以其出色的性能參數，成為了工程師們在設計電路時經常選用的器件。

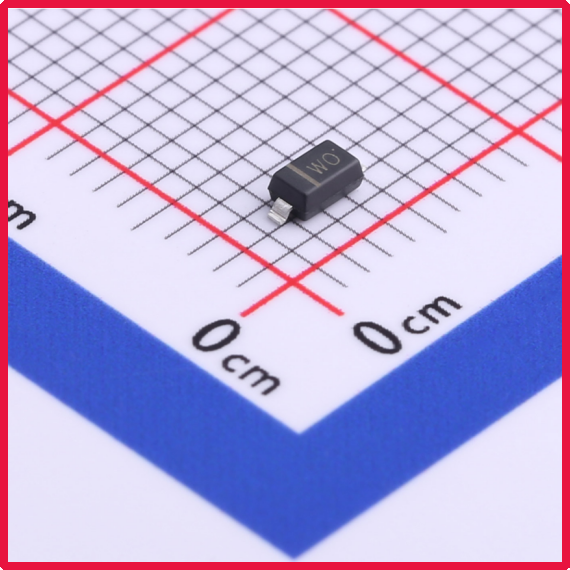

薩科微Slkor穩壓二極管BZT52C24產品圖

一、薩科微slkor穩壓二極管BZT52C24的性能特點

BZT52C24穩壓二極管具有24V的標稱穩壓值，這意味著它能夠提供一個穩定的24V電壓輸出。同時，它的功率達到500mW，為電路提供了足夠的驅動能力。此外，BZT52C24的反向電流在16.8V時為100nA，這一極低的反向電流有助于減少電路中的功耗，提高整體效率。

薩科微Slkor穩壓二極管BZT52C24規格書

薩科微Slkor穩壓二極管BZT52C24相關參數

二、薩科微slkor穩壓二極管BZT52C24的應用場景

電源設計：在電源設計中，BZT52C24穩壓二極管可以作為電壓調節器使用，確保電源輸出的電壓穩定在24V。這對于需要精確電壓控制的設備來說至關重要，如一些精密的科研儀器、醫療設備等。

電路保護：在一些電路中，由于各種原因可能會導致電壓過高，這時BZT52C24穩壓二極管就可以發揮其作用，通過其穩定的電壓輸出，保護電路中的其他元件不受損壞。

信號調理：在信號調理電路中，BZT52C24穩壓二極管可以作為參考電壓源使用，為調理電路提供穩定的電壓參考，確保信號的準確性。

三、薩科微slkor穩壓二極管BZT52C24的選擇與使用

在選擇BZT52C24穩壓二極管時，需要根據具體的電路需求和工作環境來確定。首先，需要確定電路中的工作電壓和電流是否滿足BZT52C24的規格要求。其次，需要考慮工作環境中的溫度、濕度等因素對穩壓二極管性能的影響。

在使用BZT52C24穩壓二極管時，需要注意以下幾點：首先，要確保穩壓二極管的正負極連接正確，否則可能會導致電路損壞。其次，要注意穩壓二極管的散熱問題，避免過熱導致性能下降或損壞。最后，要定期檢查穩壓二極管的性能，確保其處于正常工作狀態。

四、穩壓二極管應用電路分析

穩壓二極管，作為一種特殊的半導體器件，廣泛應用于電子電路中，以其獨特的穩壓特性為電路提供穩定的電壓輸出。本文將探討穩壓二極管的基本工作原理，并深入分析幾種常見的穩壓二極管應用電路。

1.穩壓二極管的工作原理

穩壓二極管是一種工作于反向擊穿狀態的特殊二極管，當反向電壓達到某一特定值時，其反向電流會急劇增加，但兩端的電壓幾乎保持不變，這個電壓值就是穩壓二極管的穩壓值。穩壓二極管正是利用這一特性，在電路中起到穩定電壓的作用。

2.常見的穩壓二極管應用電路

(1)并聯型穩壓電路

并聯型穩壓電路是穩壓二極管最簡單、最直接的應用方式。將穩壓二極管與負載并聯，當輸入電壓波動時，穩壓二極管會自動調整其反向電流，以保持輸出電壓的穩定。這種電路結構簡單，但穩壓精度和負載能力有限，適用于對電壓精度要求不高的場合。

(2)串聯型穩壓電路

串聯型穩壓電路通常包括調整管、基準電壓源、取樣電路和比較放大電路等部分。穩壓二極管在這里作為基準電壓源使用，為調整管提供穩定的參考電壓。當輸出電壓發生變化時，取樣電路將輸出電壓的一部分取樣并與基準電壓進行比較，通過比較放大電路控制調整管的導通程度，從而調整輸出電壓，使其保持穩定。這種電路結構復雜，但穩壓精度高，負載能力強，適用于對電壓精度要求較高的場合。

(3)限幅電路

限幅電路是利用穩壓二極管的反向擊穿特性，將電路中的信號幅度限制在一定范圍內的電路。當輸入信號幅度過大時，穩壓二極管會進入反向擊穿狀態，其兩端的電壓保持不變，從而限制了輸出信號的幅度。這種電路常用于保護電路中的其他元件免受過大信號幅度的影響。

(4)溫度補償電路

在某些應用中，電路的性能會受到溫度的影響。穩壓二極管可以作為溫度補償元件使用，通過其溫度特性來抵消電路中其他元件的溫度漂移。這種電路設計需要深入了解穩壓二極管的溫度特性和電路中的其他元件的溫度特性，以實現精確的溫度補償。
