摘要：前兩天同學做了一個電路，功能就是用MOS管來控制一個電源的開關,但是做出來后發現不能用控制MOS管的開關，MOS管一直處于導通狀態。一起來看看到底是什么原因？

MOS管如何控制電源的開關？

說到開關，我們腦海中首先浮現的就是各式各樣的機械開關，常見的有自鎖開關、撥碼開關、船型開關等等。在電子電路中常用的還有各類半導體開關，例如三極管開關、使用三極管級聯的達林頓管開關、MOS管開關、晶閘管開關等等。普通機械開關與半導體開關[敏感詞]的差異就在于開關速度上的優劣。機械開關通常是由人手動操作，其動作時間一般是幾十毫秒到幾百毫秒之間。而半導體開關開關頻率可以達到幾兆赫茲。

功率MOS管作為常用的半導體開關，其驅動方式有什么特點呢？首先，我們認為MOS管是電壓控制型器件，其正常工作時是不需要電流的(開或關的穩態條件下)，只要有維持電壓，MOS管即可保持開啟或關閉狀態?？刂齐妷菏亲饔迷贕極和S極的。先在多數MOS管開啟的閾值電壓都比較低，拿常用的AO3400來講，其開啟閾值電壓只需2.5V。當然更高的GS電壓可以降低MOS管自身的導通損耗。但是特別注意GS極電壓的極限值。GS之間的電壓有限制值，超過規定值將會導致MOS管的GS擊穿損壞。

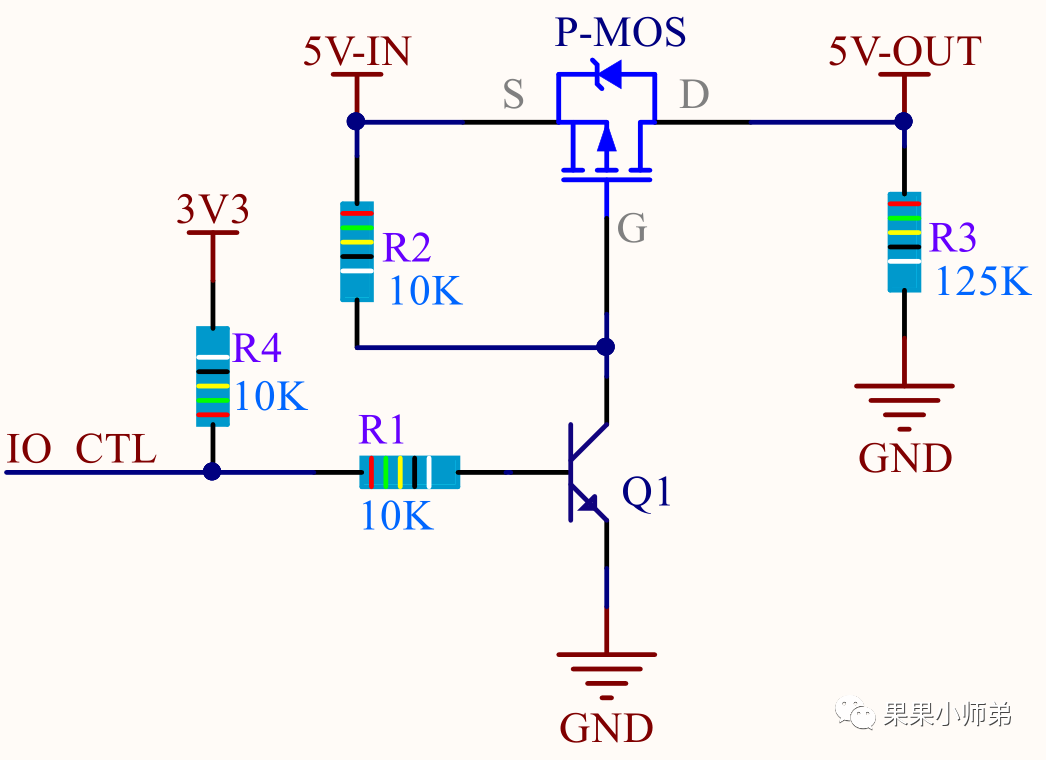

所以說只要GS之間的電壓達到MOS管的開啟電壓，那么MOS管的DS之間就會導通。所以她的電路圖是這樣設計的：

我一看確實沒有毛病啊。默認狀態下Q1是導通的G極相當于接地，VGS=-5V，mos管處于導通狀態，VOUT=5V啊，當控制信號為低電平時，Q1截止VGS=0V，MOS管不導通VOUT=0V。

但是現在的情況是當控制信號不管是低電平還是高電平，Vout都有電壓。這是什么情況？難道原理圖畫錯了？

其實到這里我就知道是什么原因了。于是我讓她好好檢查PCB看是不是有個地方畫錯了，她檢查了半天說原理圖和PCB都沒有畫錯，于是推斷自己買到了假貨，這個MOS管肯定是壞的。我沒有解釋，于是讓她仿真一下。

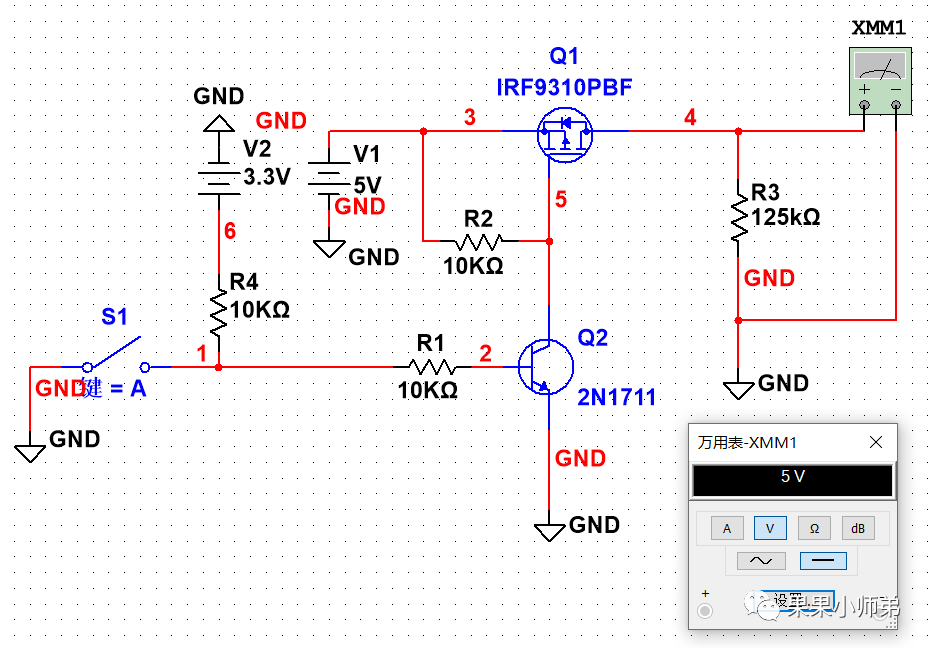

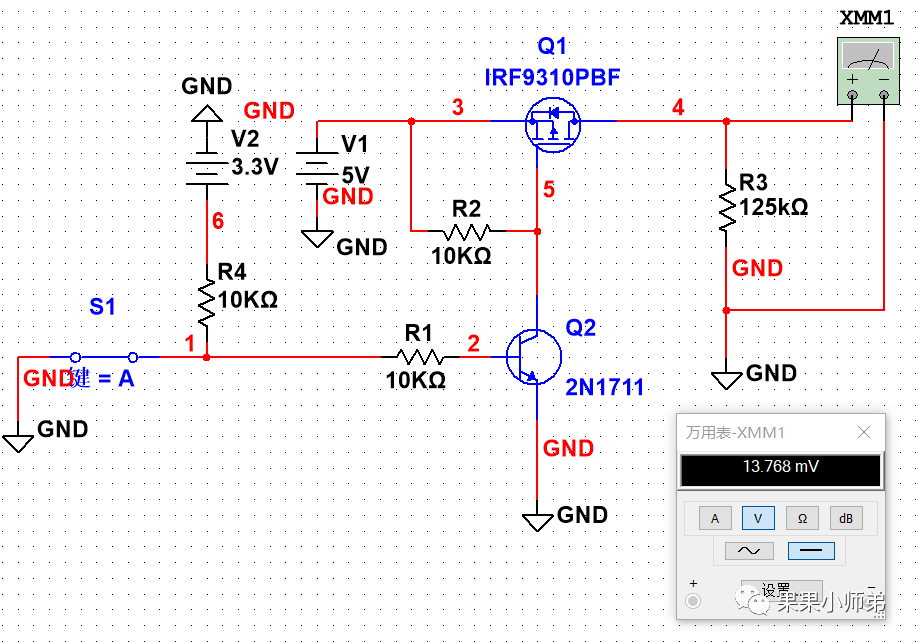

電路仿真確實沒有問題啊，于是讓她講一下這個電路原理，然后她仔仔細細的講解了一下這個電路的導通過程，還畫了一張動圖。

好了，關于電路的通斷過程她也是十分的清楚，電流的走向在上面的動圖都十分清楚的闡明了。還說她為了搞清楚這個問題在網上買的正版軟件，專門來仿真這個電路圖。

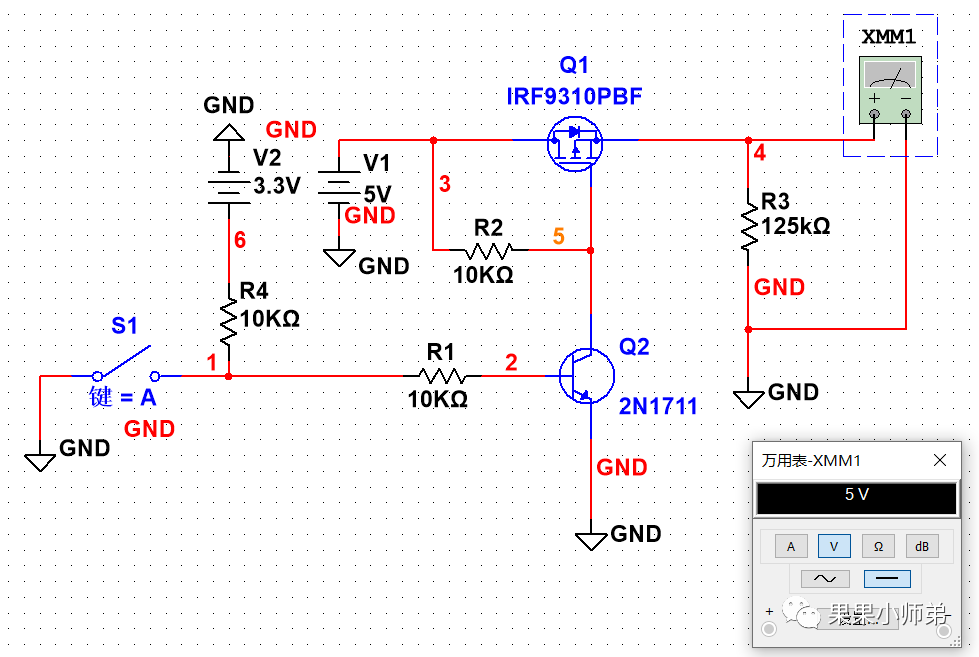

我一看竟然畫了這么多錢，決定告訴她這個電路你可能在什么地方出錯了。于是讓她在multisim軟件中把MOS管水平翻轉180度再仿真一遍，看看會出現什么現象。

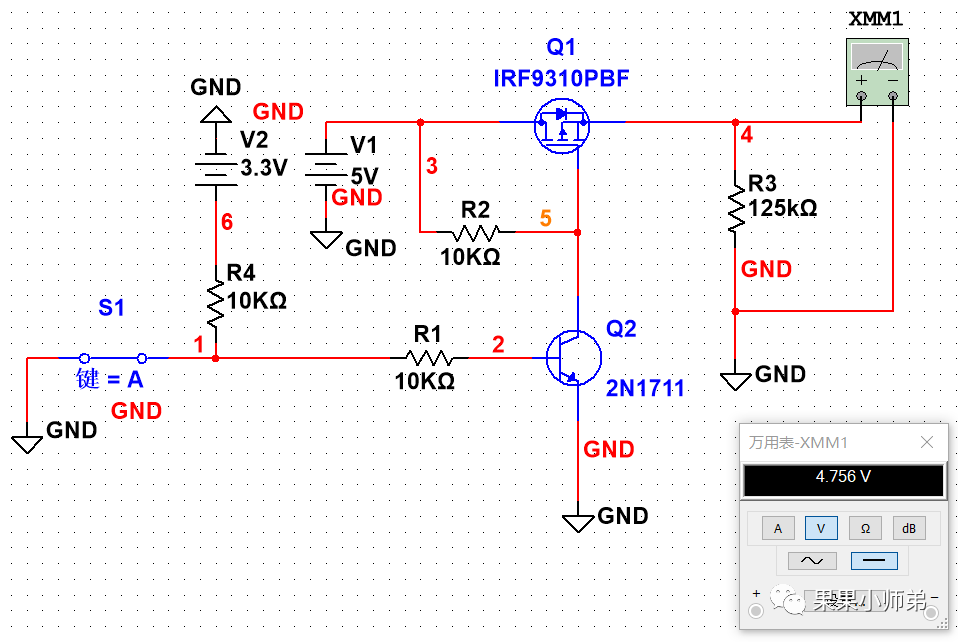

開關沒有閉合時，輸出電壓5V，當開關閉合式，輸出電壓是4.7V，跟她遇到的問題一模一樣，所以告訴她的PCB中MOS的封裝畫錯了。

她說是自己在網上找的封裝，果然又是畫封裝畫錯了。初學者確實很容易把這個MOS管的三個極畫錯。

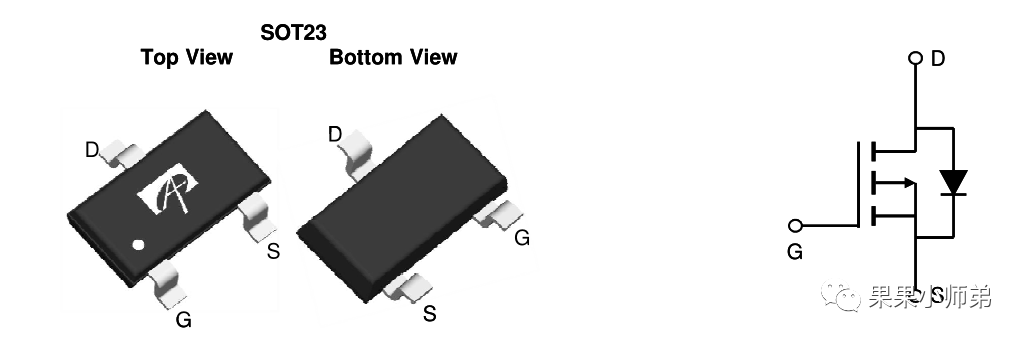

這是N-MOS管的封裝和實物圖

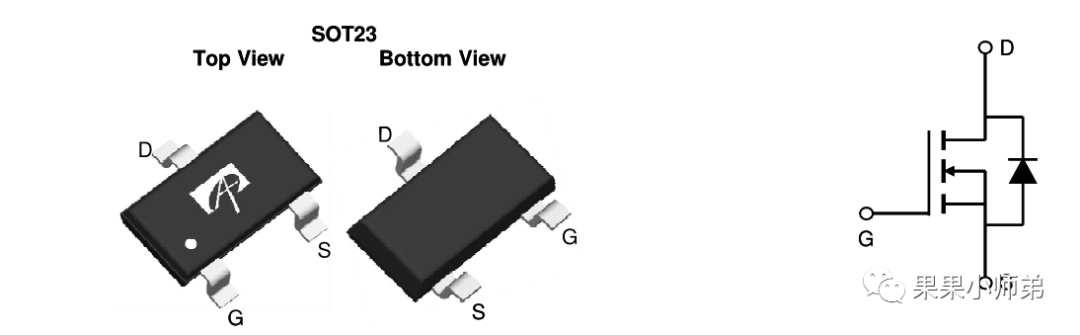

這是P-MOS管的封裝和實物圖

千萬不要搞混淆了，當然如果大家在話原理圖和PCB的時候，一定要注意你的原理圖和封裝是不是一一對應的，一般主要是封裝的尺寸和封裝的類型，比如SOT-23和SOT-223、SOT-323它們的封裝是有差別的，在看數據手冊時一定要注意。
