應用背景
設計產品電控方案時首要考慮的就是電源的設計,可以說電源的好與壞直接決定了產品的好與壞,一個好的電源不僅要滿足基本的功能,還要具有較好的穩定性,可靠性以及魯棒性。
應用難點
電源的設計有幾個關鍵的指標,首先是精度,精度決定了電源輸出的變化范圍,如果電源輸出電壓偏差太大就會導致后端電路工作不穩定,甚至超過后端電路工作電壓范圍,損壞器件。其次是驅動能力,根據不同的應用,需求的驅動能力也不同,一般而言為MCU主控芯片以及外圍小電流輸入電路以及輸出電路供電的話,400mA可以滿足需求。然后電源要具有低功耗的特點,這對于電池供電的產品至關重要。最后則是電源可靠性要高,要具備過載,過溫,欠壓的保護以及診斷能力。
解決方案

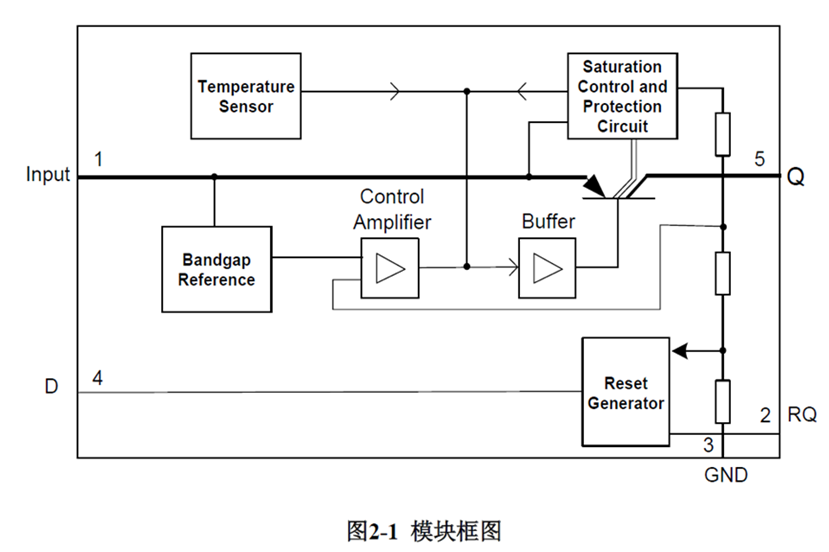

1.我們選用薩科微半導體單片集成低壓降固定電壓調節器SL4275進行電源設計,當IQ<450mA, VI< 55V時,輸出電壓精度達到了±2%,可以滿足絕大多數產品的電源精度需求,可以讓后端電路穩定工作在額定電壓范圍內,避免損壞器件。
2. 當-40℃≤Tj≤150℃,VI=13.5V時,SL4275輸出電流限制最小值為450mA,可以滿足常規應用對電源電流的需求。需要注意的是輸出電流能力和實際產品的工作環境溫度以及板級散熱設計有關,具體驅動能力還需要實驗驗證。
3. 當-40℃≤Tj≤150℃,VI=13.5V,IQ=400mA時,SL4275靜態電流[敏感詞]值僅為160μA,對于以電池進行供電的電源而言,可以增加電源工作時間,提高電源性能。

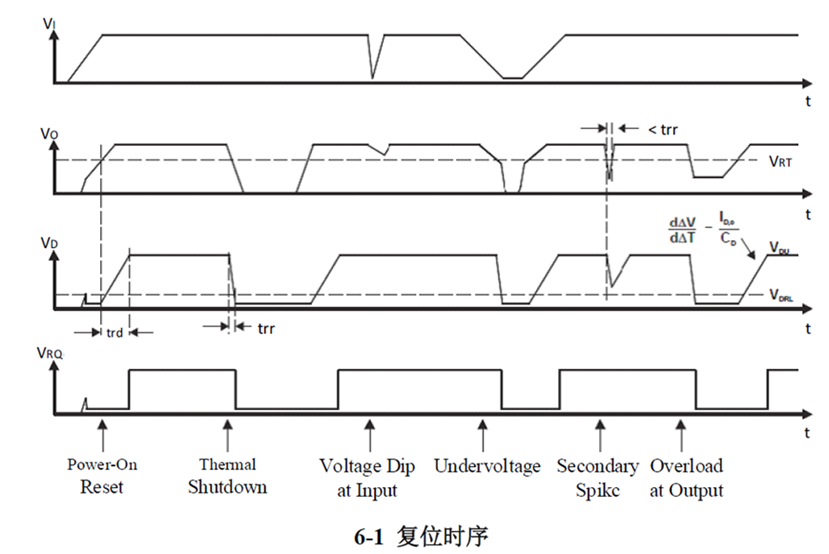

4. 電源的魯棒性設計也是一個重要的性能指標, SL4275具備短路保護,過溫保護功能,當芯片輸出短路到地、芯片熱關斷、或者電源欠壓時,SL4275的RQ腳可以拉低,該功能可以向MCU反饋一個復位低電平信號,并且復位延時時間可以硬件配置,從而可以通過主控MCU來實現故障診斷功能,實現故障預警,大大提高了電源的魯棒性,避免電源因故障而損壞。
總結
薩科微半導體單片集成低壓降固定電壓調節器SL4275具有高輸出電壓精度,高輸出電流能力,低靜態電流,還具有短路保護,過溫保護功能,當芯片輸出短路、芯片熱關斷、或者電源欠壓時,還能通過特定引腳產生復位低電平信號,且復位時間可調,從而為后端電路提供可靠的電源供電,并能實現電源的低功耗設計,節省電能,提高續航。
