在半導體分立器件的廣闊領域中，穩壓二極管以其獨特的穩壓特性，為眾多電子系統提供了穩定可靠的工作電壓。今天，我們將深入探討SMBJ5346B這一特定型號的穩壓二極管，從其核心參數出發，逐步揭示其特性與應用潛力。

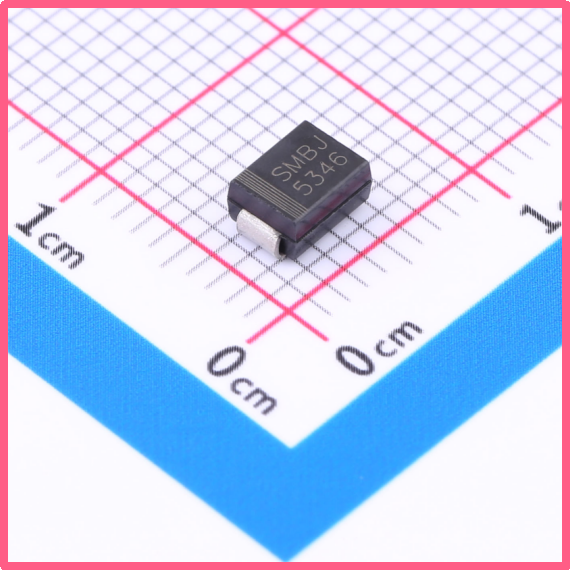

薩科微Slkor穩壓二極管SMBJ5346B產品圖

?一、核心參數解讀?

SMBJ5346B穩壓二極管的關鍵參數包括穩壓值、功率和反向電流，這些參數共同定義了該器件的性能邊界和應用范圍。

?穩壓值（標稱值）?：SMBJ5346B的穩壓值標定為9.1V。這意味著在正常工作條件下，該二極管能夠穩定地將電壓控制在9.1V左右，為后續電路提供穩定的電壓環境。穩壓值的準確性對于保證電子系統的穩定運行至關重要。

?功率?：該穩壓二極管的功率為5W。功率參數反映了器件在處理電能時的能力，高功率意味著器件能夠承受更大的電流和電壓波動，從而在更廣泛的工況下保持性能穩定。

?反向電流（Ir）?：SMBJ5346B的反向電流為7.5μA。反向電流是指在規定的反向電壓下流過的電流值，它反映了二極管在截止?fàn)顟B(tài)下的漏電情況。低反向電流有助于提高電路的效率和穩定性。

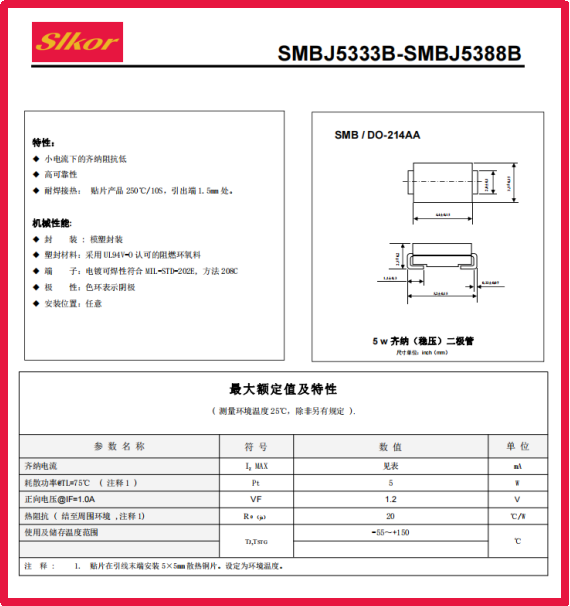

薩科微Slkor穩壓二極管SMBJ5346B規格書

?二、特性分析?

基于上述參數，我們可以進一步分析SMBJ5346B穩壓二極管的特性：

?穩定性?：9.1V的穩壓值確保了該二極管在多種電路條件下都能提供穩定的電壓輸出，有效減少電壓波動對系統性能的影響。

?高可靠性?：5W的功率處理能力意味著SMBJ5346B能夠在高負載環境中長時間穩定工作，降低了因過熱或過載而損壞的風險。

?低功耗?：7.5μA的反向電流表明該器件在截止?fàn)顟B(tài)時具有較低的漏電損耗，有助于提高整體電路的效率。

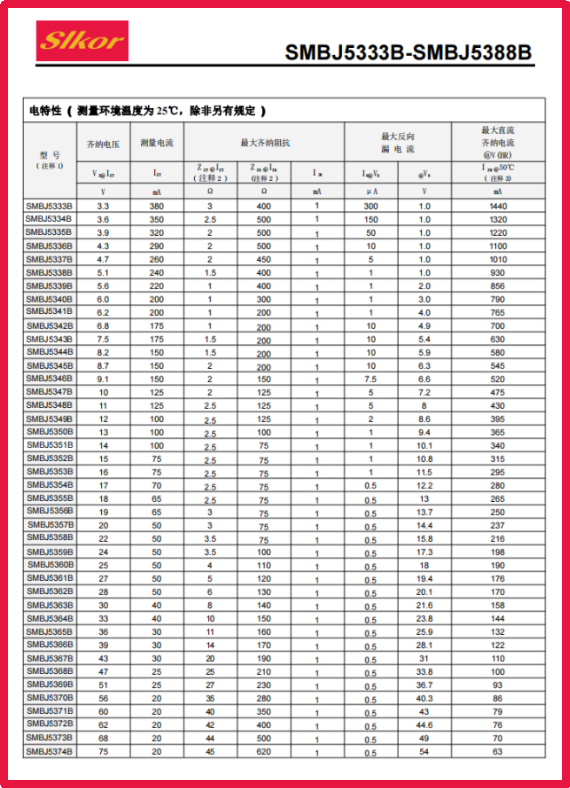

薩科微Slkor穩壓二極管SMBJ5346B相關參數

三、SMBJ5346B穩壓二極管在觸發電路中的關鍵角色?

觸發電路作為電子系統中的重要組成部分，負責在特定條件下激活或控制其他電路的工作狀態。在這類電路中，穩壓二極管扮演著至關重要的角色，尤其是像SMBJ5346B這樣的高性能穩壓二極管，其精確的穩壓特性、高功率處理能力和低反向電流使得它成為觸發電路設計中的理想選擇。

1.觸發電路的基本原理?

觸發電路通常用于接收外部信號，并在滿足一定條件時觸發后續電路的動作。這些條件可能包括特定的電壓水平、時間延遲或邏輯組合等。觸發電路的設計要求高度精確和可靠，以確保整個電子系統的穩定運行。

2.SMBJ5346B在觸發電路中的作用?

?電壓穩定與調節?：SMBJ5346B穩壓二極管能夠提供穩定的9.1V電壓輸出，這在觸發電路中至關重要。通過將其作為電壓參考或穩壓元件，可以確保觸發信號在預定的電壓水平下準確產生，避免因電壓波動而導致的誤觸發或性能不穩定。

?過壓保護與電路安全?：在觸發電路中，過壓是一個常見的潛在威脅。SMBJ5346B的高功率處理能力和低反向電流特性使其成為有效的過壓保護元件。當電路中出現異常的高電壓時，SMBJ5346B能夠迅速響應并將電壓限制在安全范圍內，從而保護后續電路免受損壞。

?快速響應與精確觸發?：觸發電路要求快速且準確地響應外部信號。SMBJ5346B穩壓二極管具有低反向恢復時間和高開關速度，這使得它能夠在極短的時間內從截止?fàn)顟B(tài)切換到導通狀態，確保觸發信號的及時傳遞和精確執行。

?3.SMBJ5346B在觸發電路中的應用案例?

以某型工業控制器的觸發電路為例，SMBJ5346B穩壓二極管被用作關鍵的穩壓和保護元件。在該電路中，當外部輸入信號達到特定的電壓閾值時，SMBJ5346B會迅速導通，觸發后續的控制邏輯電路執行相應的動作。同時，它還起到了過壓保護作用，有效防止了因外部干擾或電源波動而導致的電路損壞。
