作為一位從事PCB設計工作多年的PCB工程師，長時間的畫板工作時常讓人感到頭禿。這種令人困擾的壓力，既不是源于對板子的設計要求，也不是受限于不同產品結構之間的兼容，真正讓我煩惱的，是一個對于許多工程師們都會忽略的問題——PCB DFM，也就是PCB的可制造性分析檢查。

01

PCB DFM問題出在哪？

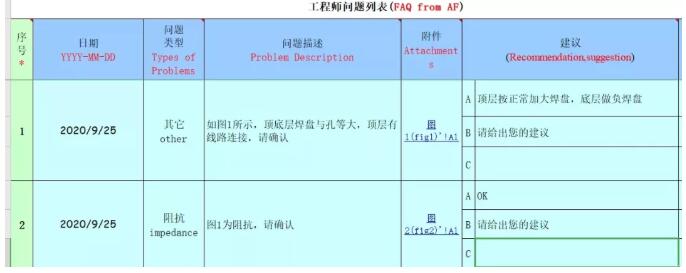

板子的整體構造是否符合生產要求、能否滿足板廠的批量生產條件、生產成本能不能滿足項目預算等等。這些問題對于大部分工程師都是滿頭問號，在板子的設計時基本沒有考慮這方面的問題。面對工廠板廠反饋回來的【EQ詢問】，也是胡亂回復一通，最終導致板子的成品報廢無法使用，最后自然就要工程師自己背鍋。

之所以說工程師們是背鍋的，主要是因?yàn)檫@類問題，其實在整個PCB行業都是常態了。大部分的PCB設計研發公司都沒有設置DFM流程，而工程師對這類問題本身也搞不懂，僅僅因?yàn)槭菍?duì)接板廠的最后一公里，就成了專業背鍋俠。

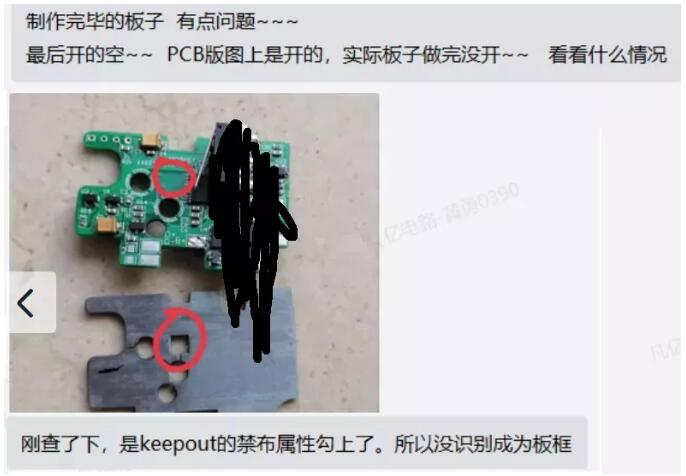

當然，也不能說工程師完全沒有責任，有時候確實也是PCB設計的問題，如下：

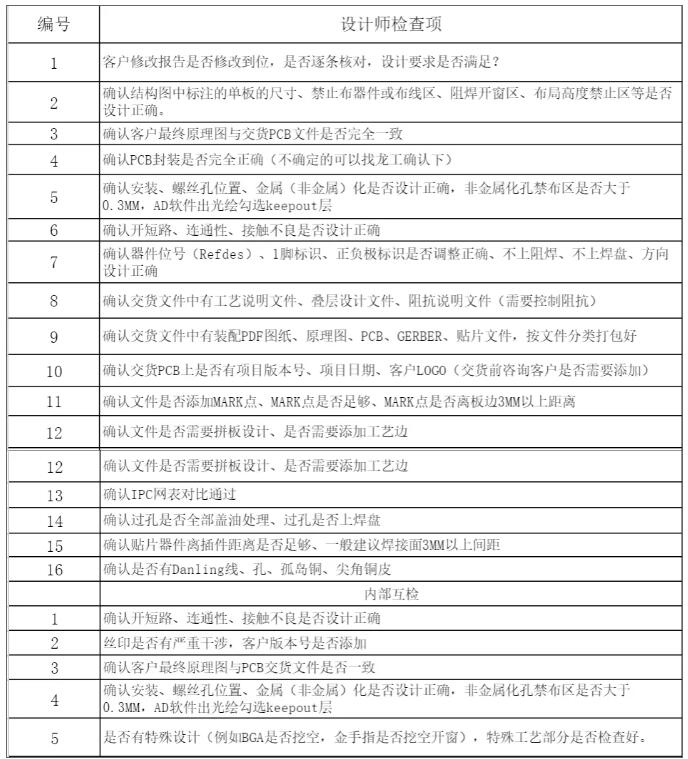

這種問題往往沒法通過EDA設計軟件檢測出來，面對這種問題大部分情況下只能通過各種規范檢查表一一核對，以此規避此類問題。

然而，手動核對往往就會出現不嚴謹?shù)那闆r，如果遇到不負責任的檢測人員，最后板子依舊會存在問題。

02

PCB DFM應該如何解決

那么是不是可以有一種工具把這些“PCB檢查項目”匯總到一起進行自動檢測呢？

其實這類軟件是有的，但是這類軟件往往收費高且兼容性不夠（往往只能檢測固定格式的文件），使用盜版還有可能造成版權風險。對于很多企業來說性價比太低，根本不在考慮范圍之內。從而造成了目前業內板子出現問題，然后頻頻讓工程師背鍋情況。

那是否有這么一款高效且免費的軟件呢？

答案是：有！

為幫助各位PCB工程師們解決這一行業弊病，拒絕背鍋。

今天就給大家推薦一個免費高兼容的PCB設計分析工具【華秋DFM】。

之所以給大家推薦這個，主要是根據多年P(guān)CB行業經驗，我覺得它有以下幾項的實用功能。

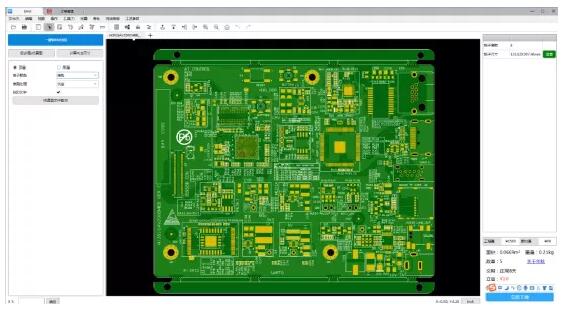

1、仿真功能：它可以模擬出實物的效果，具體表現如下

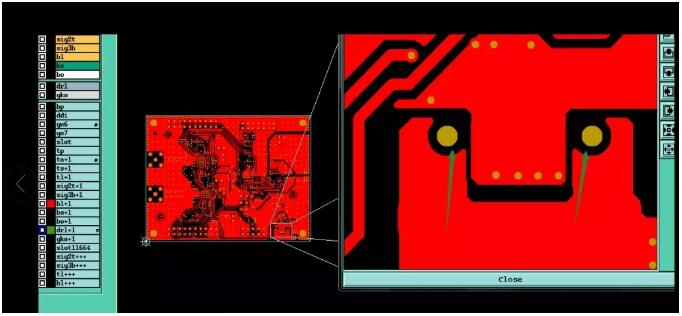

這個是不是和實物非常的接近？像一些沒鉆孔的問題，看這個一眼就能瞧出來了吧。如果沒有rou文件，那么孔那里看到的就是堵住的。

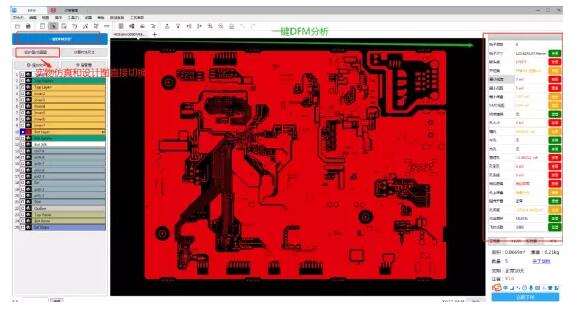

2、PCB板缺陷分析：包括開短路，最小線寬，線距等20多項問題，且精確定位到具體位置。

右側是它分析的一個總的結果，可以點擊查看詳細內容，幫助我們判斷是否真有問題。

3、它可以直接導入PCB源文件，也可以導入Gerber文件進行分析，也就是說不用每次都導入Gerber文件進行分析?？梢灾С謱?dǎo)入PCB源文件，包括Allegro，Pads，AD等常用軟件。

4、可以一鍵導出Gerber文件，坐標文件，也可以導出絲印圖pdf文件等等。
