光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為光敏二極管、光敏三極管等等。下面小編給大家介紹一下“光電耦合器由哪幾部分組成光電耦合器如何測好壞”

　　1.光電耦合器由哪幾部分組成

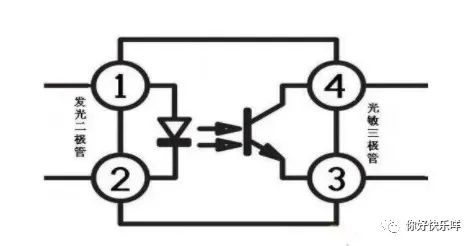

　　光電耦合器是由發光源和受光器兩部分組成。常見的發光源有發光二極管，受光器有光敏二極管、光敏三極管。光電耦合器是以光為光電耦合器輸入端加電信號使發光源發光，其工作原理是光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就可以實現電一光一電的轉換。媒介傳輸電信號的一種電一光一電轉換器件。

　　2.光電耦合器如何測好壞

　　可以通過測量電路上內部二極管和三極管的正向和反向電阻來為您判斷光電耦合器。較為可靠的檢測方法有以下三種。

　　A.通過比較法排除可能出現故障的光耦。用萬用表測量其內部二極管和晶體管的正負電阻。將測量值與良好的光電耦合器的相應腳進行比較。如果電阻差很大，光耦合器就會損壞。

　　B.以EL817光電耦合器檢測為例，說明了數字萬用表的檢測方法。

　　C．光耦傳輸特性的測量：測試具體接線見下圖，將數字萬用表開關撥至二極管擋位，黑筆接發射極，紅筆接集電極，⑥腳基極懸空。這時，表內基準電壓2．8V經表內二極管擋的測量電路，加到三極管的c、e結之間。但由于輸入二極管端無光電信號而不導通，液晶顯示器顯示溢出符號。當輸入端②腳[敏感詞]E孔，①腳[敏感詞]C孔的NPN插座時，表內基準電源2．8V經表內三極管hFE擋的測量電路，使發光二極管發光，受光三極管因光照而導通，顯示值由溢出符號瞬間變到188的示值。當斷開①腳陽極與C孔的插接時，顯示值瞬間從188示值又回到溢出符號。不同的光耦，傳輸特性與效率也不相同，可選擇示值稍小、顯示值穩定不跳動的光耦應用。由于表內多使用9V疊層電池，故給輸入端二極管加電的時間不能過長，以免降低電池的使用壽命及測量精度，可采用斷續接觸法測量。
