深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際領先的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。今天介紹的是薩科微slkor三極管MMBT5401。這款三極管適用于中功率放大和開關電路應用，具有出色的性能和可靠性。具有較高的集電極電流(Ic)和功率(Pd)承受能力，能夠滿足中功率放大和開關電路的需求。它還具有低飽和電壓和快速的開關特性，能夠?qū)崿F(xiàn)高效的功率轉換和快速的信號響應。

薩科微slkor三極管介紹與應用

三極管小知識

三極管是一種重要的電子器件，具有放大和開關功能。深入了解三極管的結構、工作原理、特性和應用，有助于更好地理解和應用它們。三極管有三個工作區域，分別是截止區、放大區和飽和區。在截止區，基極與發射極之間的電壓低于閾值電壓（一般為0.6V），此時三極管處于截止?fàn)顟B(tài)，沒有電流通過。在這個區域，三極管的集電極與發射極之間的電阻非常大，可以近似看作是一個開路。在放大區，基極與發射極之間的電壓大于閾值電壓，但還沒有達到飽和電壓（一般為0.2V），此時三極管開始導通。這個區域是三極管最常用的工作區域，用于放大電流和電壓。在飽和區，基極與發射極之間的電壓大于飽和電壓，此時三極管完全導通，輸出信號達到[敏感詞]值。

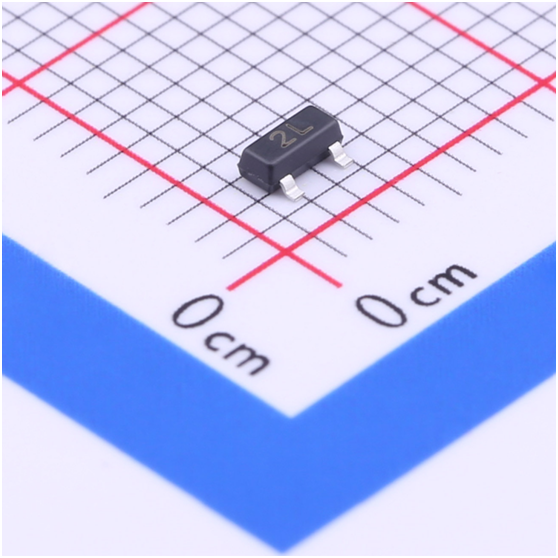

薩科微slkor三極管MMBT5401產品圖

MMBT5401是一款PNP型三極管，具有以下參數和特點。它的集射極擊穿電壓為-150V，集電極-發射極飽和電壓為500mV@50mA,10mA，適用于一些中功率放大應用，且器件在飽和區時的性能較好。它的直流電流增益為-60@10mA,5V，集電極電流為-500mA，集電極截止電流為50nA，截止電流指在截止區時，集電極的漏電流，這個參數越小，說明器件的截止?fàn)顟B(tài)越好。MMBT5401的功率為225mW，特征頻率為100MHz，適用于一些高頻應用和開關電路的應用。

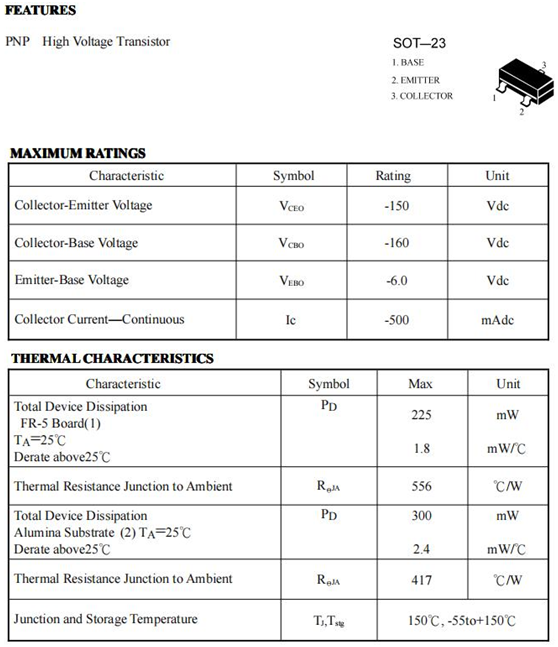

薩科微slkor三極管MMBT5401參數

此外，MMBT5401的互補三極管是MMBT5551，通過互補對的使用，可以更靈活地設計和優化電路。MMBT5401使用無鉛材料，符合RoHS標準。RoHS是歐盟制定的一項環保指令，符合RoHS標準的產品不含鉛、汞、鎘、六價鉻等有害物質，對環境和人體健康的影響更小，MMBT5401作為一種無鉛材料，符合RoHS標準，更加環保和可持續。

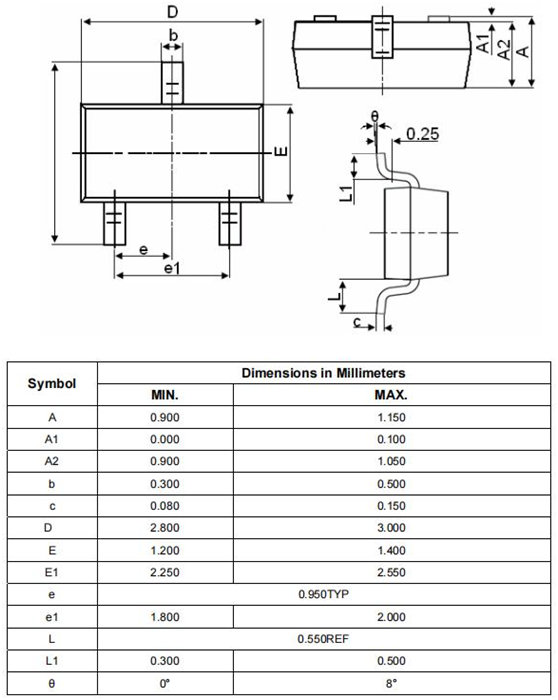

薩科微slkor三極管MMBT5401平面圖

MMBT5401適用于中功率放大和開關電路應用以及高頻應用。它具有以下特點和優勢，它的高功率承受能力、低飽和電壓和良好的高頻性能，使其非常適合用于高頻應用，可以快速地響應高頻信號，并保持較低的失真和干擾。無論是在音頻放大器、電源控制還是電機驅動等領域，MMBT5401都能提供可靠的性能，是中功率放大和開關電路的理想選擇。
