IGBT模塊封裝壁壘:高可靠性

發布時間:2024-03-14作者來源:薩科微瀏覽:1391



IGBT模塊的封裝技術難度高,高可靠性設計和封裝工藝控制是其技術難點。IGBT模塊具有使用時間長的特點,汽車級模塊的使用時間可達15年。因此在封裝過程中,模塊對產品的可靠性和質量穩定性要求非常高。高可靠性設計需要考慮材料匹配、高效散熱、低寄生參數、高集成度。

封裝工藝控制包括低空洞率焊接/燒結、高可靠互連、ESD防護、老化篩選等,生產中一個看似簡單的環節往往需要長時間摸索才能熟練掌握,如鋁線鍵合,表面看只需把電路用鋁線連接起來,但鍵合點的選擇、鍵合的力度、時間及鍵合機的參數設置、鍵合過程中應用的夾具設計、員工操作方式等等都會影響到產品的質量和成品率。

圖片

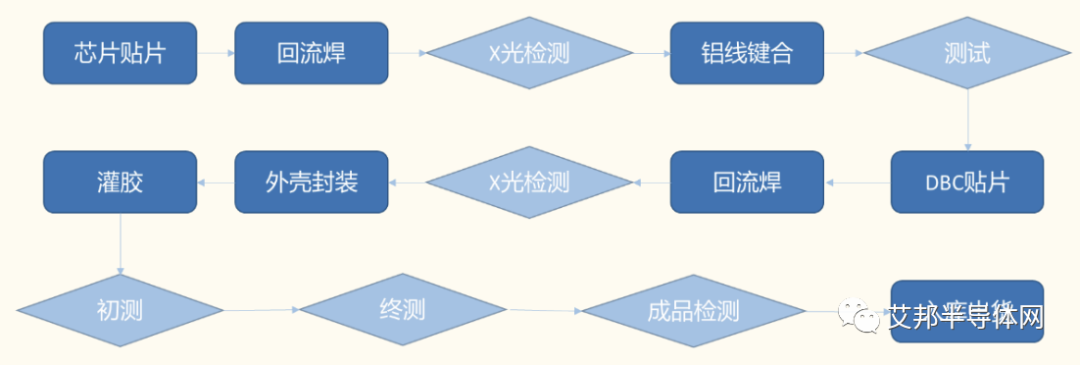

IGBT模塊封裝工藝流程

散熱效率是模塊封裝的關鍵指標,會直接影響IGBT的[敏感詞]工作結溫,從而影響IGBT的功率密度。由于熱膨脹系數不匹配、熱機械應力等原因,模組中不同材料的結合點在功率循環中容易脫落,造成模塊散熱失效。

主流方案

先進方案

芯片間連接方式

鋁線鍵合

鋁帶鍵合、銅線鍵合

模組散熱結構

單面直接水冷

雙面間接水冷、雙面直接水冷

DBC板/基板材料

DBC:Al2O3

DBC:AIN、Si3N4

基板:Cu

基板:AISiC

芯片與DBC基板的連接方式

SnAg焊接

SnSb焊接、銀燒結、銅燒結

IGBT封裝技術的升級方向
提高模組散熱性能的方法包括改進芯片間連接方式、改進散熱結構、改進DBC板/基板材料、改進焊接/燒結工藝等。比如英飛凌的IGBT5應用了先進XT鍵合技術,采用銅線代替鋁線鍵合、銀燒結工藝、高可靠性系統焊接,散熱效率得到大幅提升,但同時也面臨著成本增加的問題。

鋁基碳化硅散熱件

另外還有客戶壁壘:認證周期長,先發企業優勢明顯

IGBT產品取得客戶認可的時間較長。由于其穩定性、可靠性方面的高要求,客戶的認證周期一般較長,態度偏向謹慎,在大批量采購前需要進行多輪測試。新進入者很難在短期內獲得下游客戶認可。

消費類

工業級

汽車級

工況

不同行業有所不同

高溫&低溫、震動

工作結溫

-20-70°

-25-150°C

-40-150°

濕度

根據工作環境確定

0-100%

失效率要求

3%

<1%

0

使用時間

1-3年

3-10年

10-15年

認證標準

JEDEC標準(器件)

JEDEC標準(器件)

AEC-Q101(器件)

IEC60747-15(模組)

IEC60747-15(模組)

AQG   324(模組)

設計要點

防水

防水、防腐、防潮、防霉變

增強散熱效率、抗震設計

不同應用場景對IGBT模塊的要求


以汽車級IGBT為例,認證全周期可達2-3年。IGBT廠商進入車載市場需要獲得AEC-Q100等車規級認證,認證時長約12-18個月。通過后,廠商還需與車廠或Tier 1供應商進行車型導入測試驗證,這一過程可能持續2-3年。在測試驗證完成后,供應商通常會先以二供或者三供的身份供貨,再逐步提高量。而在需求穩定的情況下,車廠出于供應鏈安全考慮,更傾向于與現有供應商保持合作,新IGBT供應商可能無法得到驗證機會。
