3D動畫講解:晶體管的工作原理,最后震撼了。。。

發布時間:2022-03-18作者來源:薩科微瀏覽:3895

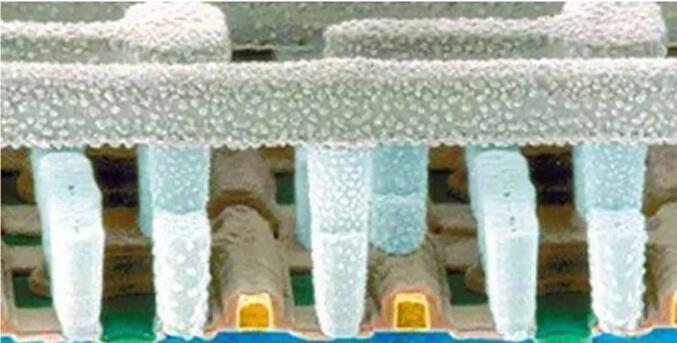

1947年,美國物理學家肖克利、巴丁和布拉頓三人合作發明了晶體管——一種三個支點的半導體固體元件。

圖片

由于晶體管具有功耗低、體積小、價格相對便宜、連接方式靈活等特點,晶體管問世后,很多之前不能實現的功能在電子線路特別是脈沖電路、數字電路中得以實現,讓我們一塊捋一捋。下面這個視頻講的比較直觀、透測,是學習科普的[敏感詞]作品,建議大家看看(有翻譯)!

(視頻來源:TEDEd,翻譯:@Turbo小小周)


下面這個動畫是LearnEngineering制作的,視頻中我們可以很直觀的學習晶體管的工作原理,晶體管有三個極;雙極性晶體管的三個極,分別由N型跟P型組成發射極(Emitter)、基極(Base) 和集電極(Collector);場效應晶體管的三個極,分別是源極(Source)、柵極(Gate)和漏極(Drain)。

晶體管則主要包括  MOSFET、IGBT、雙極性晶體管Bipolar (也叫三極管)等。 在這三種晶體管的市場競爭格局方面,三極管的市場相對比較分散,因其價格低,在少數價格敏感、感性負載驅動等應用中還有一定需求,但由于三極管存在功耗偏大等問題,在全球節能減排的大環境下,其市場規??傮w趨于衰退,正在被MOSFET所取代。

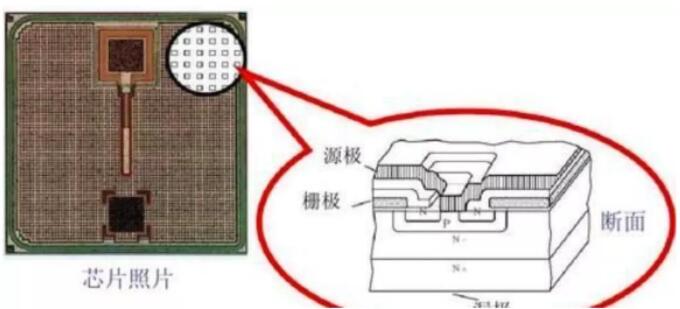

芯片晶體管橫截面


  晶體管是電子電路的核心元件, 主流的晶體管包括 MOSFET 和 IGBT 兩種 ,前者具有驅動簡單、高頻特性好的特點,具有雙向?qū)щ娞匦?,主要用于高頻率,低功率的工作環境,廣泛運用于消費電子、通信、工控和汽車電子等領域; IGBT 則具有開關頻率高、不耐超高壓和可改變電壓等特征,主要適用于低頻率、高功率的工作環境,廣泛應用于逆變器、變頻器和電源開關等領域,被稱為電子行業的“CPU”。

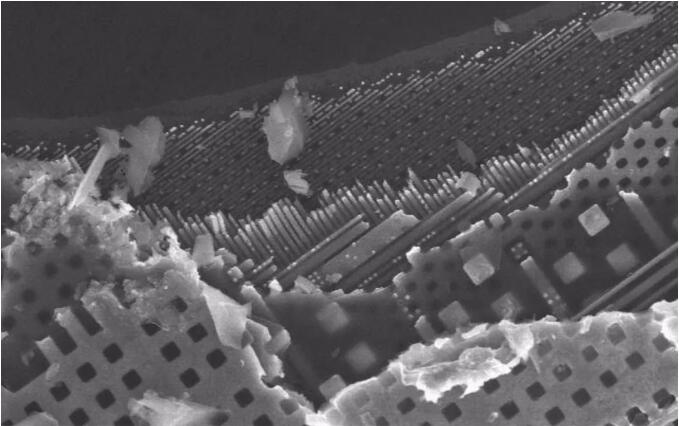

  芯片中可以有100多億個晶體管,如此之多的晶體管,會是怎樣的存在呢,當芯片被不停地放大后,我們看到了一個奇跡:      這是一個Top-down View 的SEM照片,可以非常清晰的看見CPU內部的層狀結構,越往下線寬越窄,越靠近器件層。

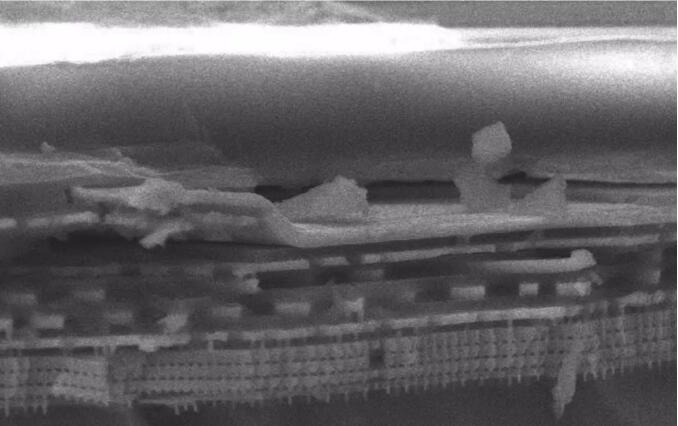

這是CPU的截面視圖,可以清晰的看到層狀的CPU結構,芯片內部采用的是層級排列方式,這個CPU大概是有10層。其中最下層為器件層,即是MOSFET晶體管。





Mos管在芯片中放大可以看到像一個“講臺”的三維結構,晶體管是沒有電感、電阻這些容易產生熱量的器件的。最上面的一層是一個低電阻的電極,通過絕緣體與下面的平臺隔開,它一般是采用了P型或N型的多晶硅用作柵極的原材料,下面的絕緣體就是二氧化硅。


平臺的兩側通過加入雜質就是源極和漏極,它們的位置可以互換,兩者之間的距離就是溝道,就是這個距離決定了芯片的特性。

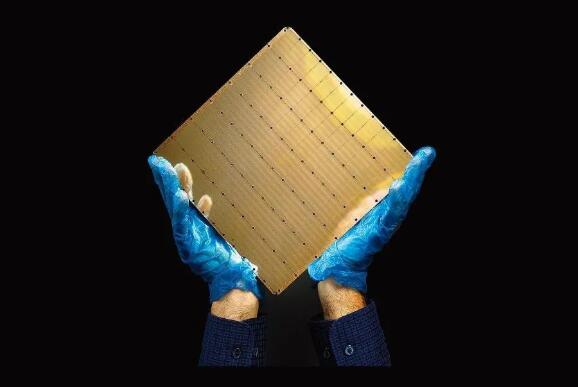

擁有2.6萬億晶體管的芯片,來自Cerebras系統公司


當然,芯片中的晶體管不僅僅只有Mos管這一種類,還有三柵極晶體管等,晶體管不是安裝上去的,而是在芯片制造的時候雕刻上去的。
