前言

??隨著電器的使用越來越頻繁，我們生活中使用到電器產品的次數也隨之變多，而電器的使用因為是靠著電能的，而電能對我們?nèi)梭w傷害十分的大，因此我們需要對電器產品有著十分高度的注意，而今天小編要介紹的是可控硅型號。

??隨著電器的使用越來越頻繁，我們生活中使用到電器產品的次數也隨之變多，而電器的使用因為是靠著電能的，而電能對我們?nèi)梭w傷害十分的大，因此我們需要對電器產品有著十分高度的注意，而今天小編要介紹的是可控硅型號，下面請看可控硅型號的介紹。

??可控硅參數及型號介紹

??可控硅，是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，亦稱為晶閘管。具有體積小、結構相對簡單、功能強等特點，是比較常用的半導體器件之一。該器件被廣泛應用于各種電子設備和電子產品中，多用來作可控整流、逆變、變頻、調壓、無觸點開關等。家用電器中的調光燈、調速風扇、空調機、電視機、電冰箱、洗衣機、照相機、組合音響、聲光電路、定時控制器、玩具裝置、無線電遙控、攝像機及工業控制等都大量使用了可控硅器件。雙向晶閘管的電極引線不規則，通常G極是在T1極側引出而不是T2極側。雙向晶閘管的兩個主電極T1和T2還是有區別的，雙向晶閘管的觸發通常是相對與T1與G之間的電流。

??1、可控硅參數

??（一）按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

??（二）按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

??（三）按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

??（四）按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

??（五）按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。

??（六）過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，必須是過零點才觸發，導通可控硅參數介紹

??（七）非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。

??2、額定通態電流（IT）即[敏感詞]穩定工作電流，俗稱電流。常用可控硅的IT一般為一安到幾十安。

??反向重復峰值電壓（VRRM）或斷態重復峰值電壓（VDRM），俗稱耐壓。常用可控硅的VRRM/VDRM一般為幾百伏到一千伏。

??控制極觸發電流（IGT），俗稱觸發電流。常用可控硅的IGT一般為幾微安到幾十毫安。

??在規定環境溫度和散熱條件下，允許通過陰極和陽極的電流平均值。

??2、常用單、雙向可控硅型號介紹

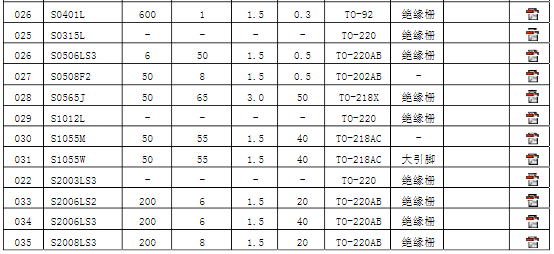

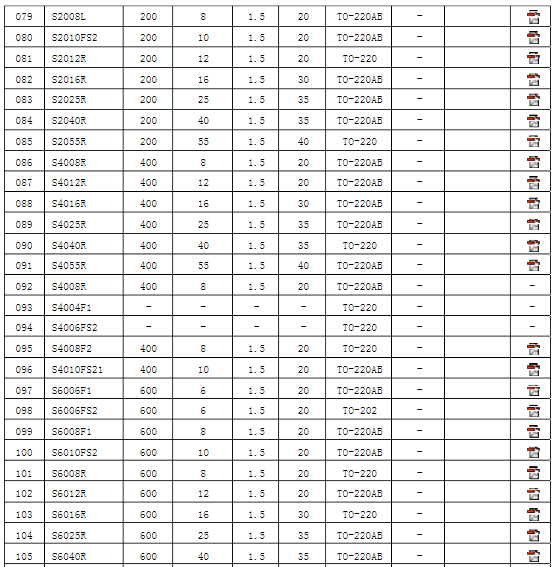

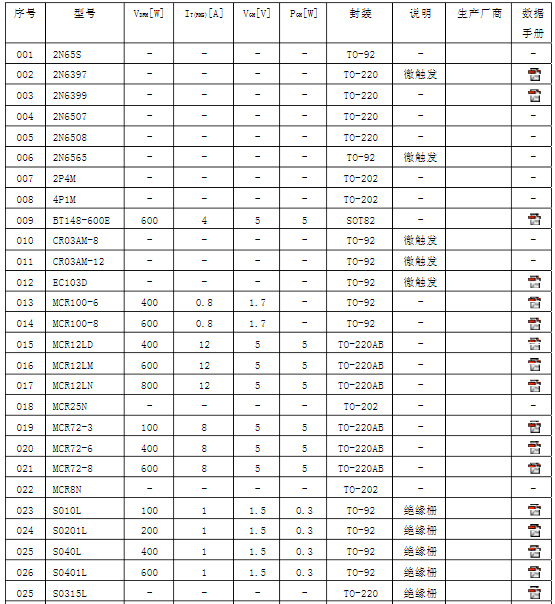

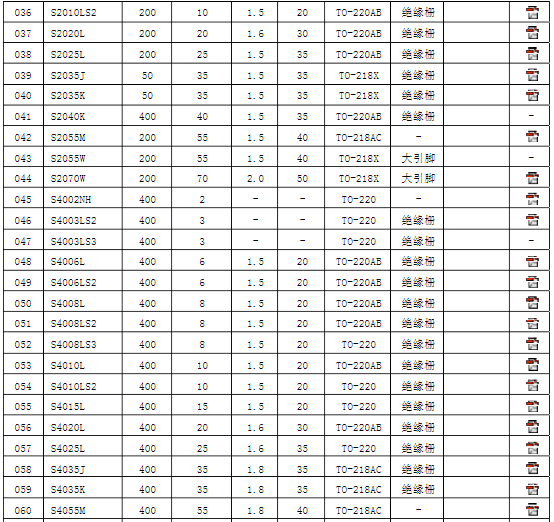

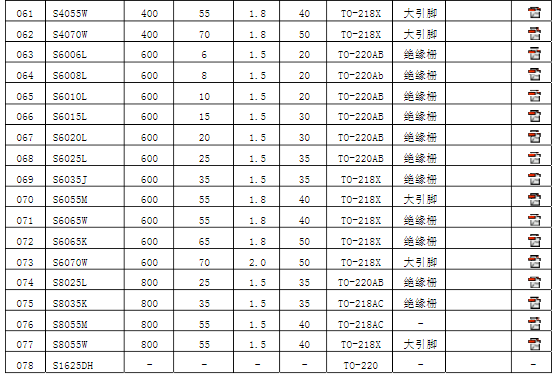

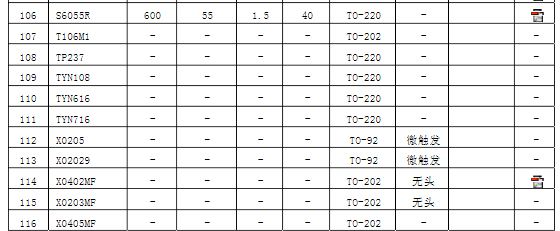

??1、常用單向可控硅：

??

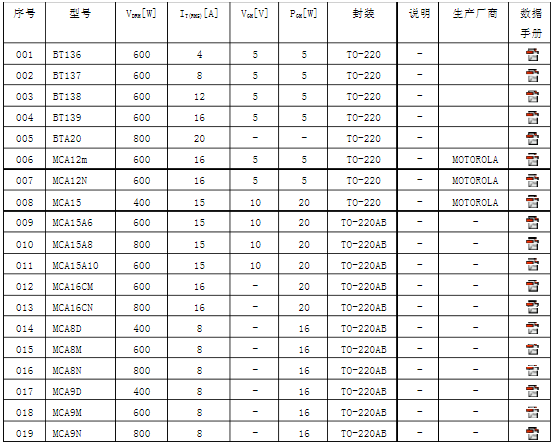

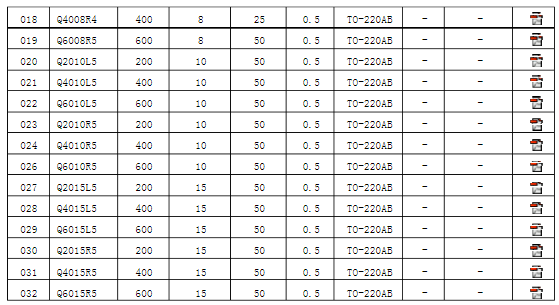

??2、常用雙向可控硅：

??



以上便是可控硅型號的介紹，可控硅是用作我們?nèi)粘Ｉ钪须娖鳟a(chǎn)品的控制開關以及變頻調壓等作用的關鍵產品，能夠幫助我們?nèi)ジ玫目刂剖褂眉抑须娖鳎覀儗τ?a target="_blank" title="可控硅" href="http://huanghaixing.com/products/one-way-SCR.html">可控硅型號的了解可以幫助我們?nèi)ミM行區別選擇從而對應不同的電器產品選購不同的可控硅。
