深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際領先的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。今天介紹的是薩科微slkor中壓MOS管SL2309。SL2309是薩科微半導體推出的一款中壓P溝道MOSFET，具有低導通電阻、高開關速度、低輸入電容等優異的性能特點。該器件采用了薩科微自主研發的碳化硅功率器件技術，具有更高的工作溫度、更高的開關速度和更低的導通電阻，適用于多種應用場景。

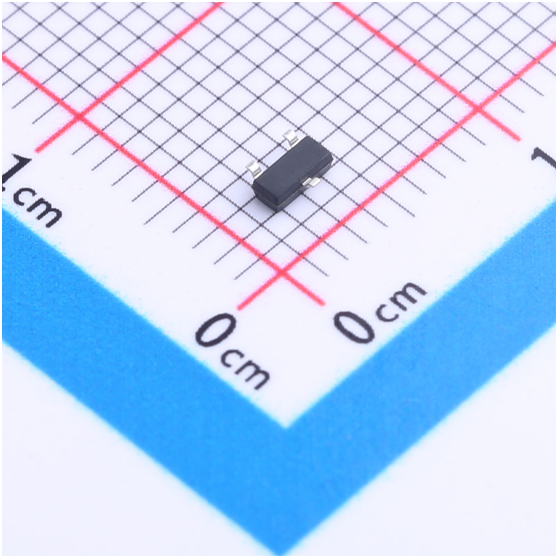

薩科微slkor中壓MOS管SL2309產品圖

應用背景：

MOS管有著在電路設計上的靈活性大，柵偏壓可正可負可零，三極管只能在正向偏置下工作，電子管只能在負偏壓下工作；低功耗、性能穩定、抗輻射能力強，制造成本低廉與使用面積較小、高整合度；極強的大電流處理能力，可以方便地用作恒流源等特點。因而現在芯片內部集成的幾乎都是MOS管。

產品介紹：

SL2309是一款中壓P溝道MOSFET，具有低導通電阻和高速開關特性。該器件的漏源電壓為-60V，連續漏極電流為-1.6A，功率為1.5W。此外，SL2309還具有低閾值電壓和低輸入電容等特點，非常適合用于功率開關和DC-DC轉換器等應用中。

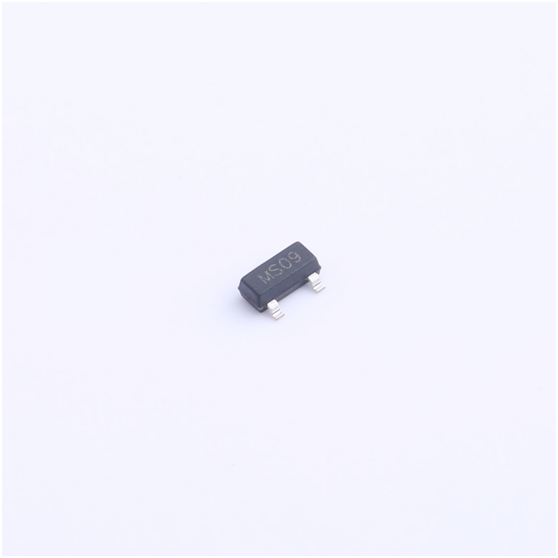

薩科微slkor中壓MOS管SL2309產品圖

SL2309具有優異的性能特點。其中，導通電阻（RDS(on)）為140mΩ @ 10V, 1.5A，即在-10V電壓下，-1.5A電流下，器件的導通電阻為140mΩ。閾值電壓（Vgs(th)）為-2V @ 250uA，表示在-250uA電流下，器件的閾值電壓為-2V。柵極電荷（Qg）為11.3nC @ 10V，指在-10V電壓下，器件的柵極電荷為11.3nC。輸入電容（Ciss）為444.2pF @ 30V，反向傳輸電容（Crss）為17.9pF @ 30V。這些參數都是評估器件性能的重要指標，可以幫助用戶選擇合適的器件應用于不同的場景中。

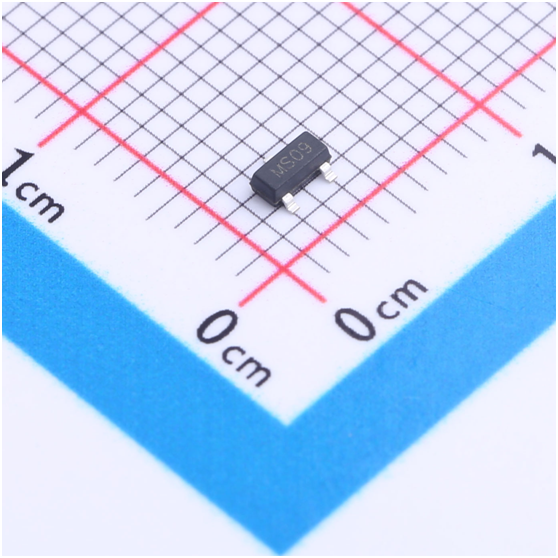

薩科微slkor中壓MOS管SL2309產品背面圖

此外，該器件的工作溫度范圍為-55℃ ~ +150℃，在這個溫度范圍內，器件可以正常工作，溫度范圍比較廣泛，有利于適應不同的工作環境。封裝為SOT-23-3。這種封裝的器件體積小、重量輕，可以方便地集成到各種電路板中，提高了電路板的密度和可靠性。SL2309的工作溫度范圍和封裝都說明了該器件的適用性和靈活性，可以滿足不同應用場景的需求。

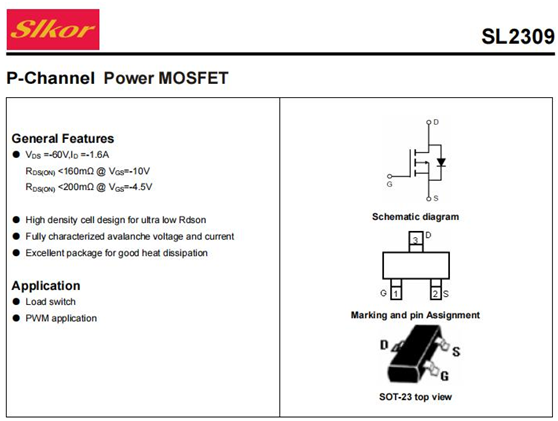

薩科微slkor中壓MOS管SL2309產品參數

SL2309具有多種優秀特性，因此適用于多種應用領域，包括DC-DC轉換器、電池管理、電機驅動、電源開關和LED驅動等。其中，DC-DC轉換器是其主要應用之一，它可以在應用中實現高效率的電能轉換。此外，SL2309還可以用于電池管理，包括電池充放電控制、電池保護和電池狀態監測等功能，從而確保電池的安全和穩定性。在電機驅動方面，它可以用于各種電機的驅動和控制，包括步進電機、直流電機和交流電機等，實現精準控制和高效能耗。，在LED驅動方面，SL2309可以用于各種LED燈的驅動和控制，包括LED照明、LED顯示和LED背光等，實現高亮度、高效能耗和長壽命的LED應用?？梢哉f，SL2309具有廣泛的應用領域，可以滿足不同領域的電源管理需求。

總結：

總之，SL2309是一款性能優異的中壓P溝道MOSFET，適用于多種應用場景，包括DC-DC轉換器、電池管理、電機驅動、電源開關和LED驅動等。但需要注意的是，此器件為靜電敏感器件，操作時需注意防靜電措施。同時，操作時需注意[敏感詞]額定電壓和電流，以免損壞器件。
