近日，蔚來汽車發布自研芯片"神璣NX9031"，作為業界[敏感詞]采用5nm車規工藝制造的高階智能駕駛芯片，其集成超500億顆晶體管的卓越性能引發行業廣泛關注。在這一技術突破背后，一個看似不起眼卻至關重要的電子元件——瞬態抑制二極管SMF13A，正默默守護著這些精密芯片的安全運行。本文將探討瞬態抑制二極管如何成為智能駕駛系統不可或缺的"隱形衛士"，以及SMF13A型號在這一領域的獨特優勢。

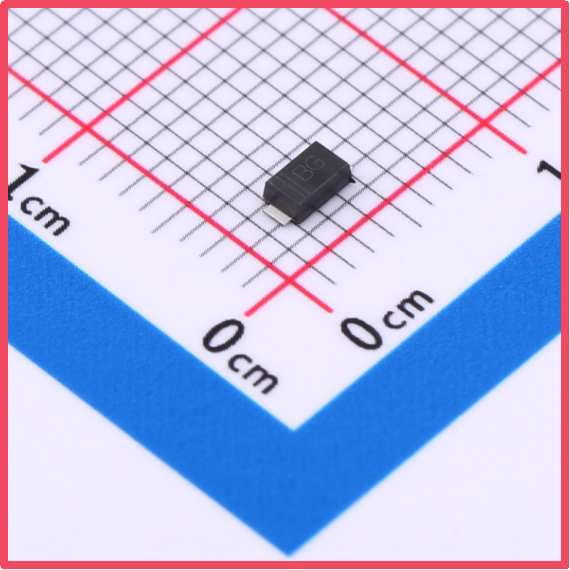

薩科微Slkor瞬態抑制二極管SMF13A產品圖

高端芯片的脆弱性：為何需要瞬態保護

蔚來"神璣NX9031"芯片采用5nm制程工藝，集成度高達500億晶體管，這種高度集成的設計使其計算性能大幅提升的同時，也帶來了對電壓波動極度敏感的特性。在汽車電子環境中，電源波動、靜電放電(ESD)、雷擊感應等瞬態電壓威脅無處不在。研究表明，汽車電子系統中約35%的故障與電壓瞬變有關，而智能駕駛系統因其復雜性，面臨的風險更高。

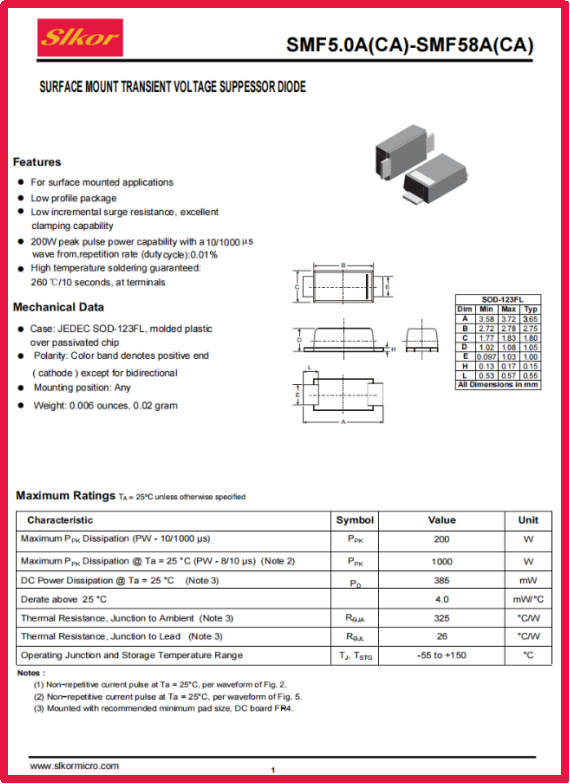

薩科微Slkor瞬態抑制二極管SMF13A規格書

瞬態抑制二極管(TVS二極管)正是為解決這一問題而設計。它能在納秒級時間內響應過電壓事件，將危險電壓鉗位在安全范圍內。以SMF13A為例，其13V的工作電壓(VRWM)和14.4V的擊穿電壓(VBR min)特別適合保護工作電壓在12V左右的汽車電子系統，而21.5V的鉗位電壓(VC)則確保被保護電路不會承受過高電壓。

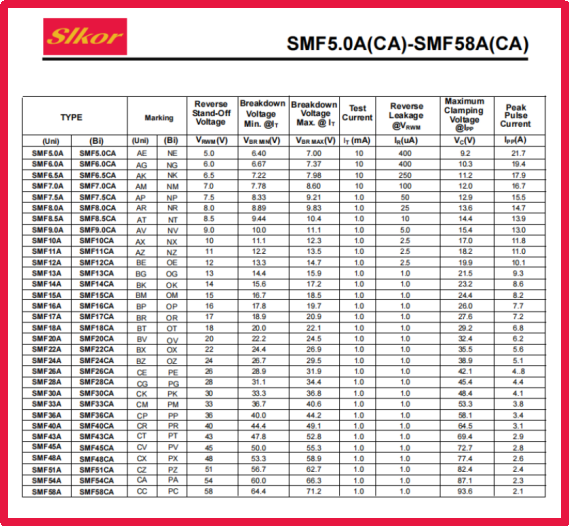

薩科微Slkor瞬態抑制二極管SMF13A相關參數

SMF13A在智能駕駛系統中的典型應用場景

在蔚來這樣的高端智能駕駛系統中，SMF13A瞬態抑制二極管可以發揮多重保護作用：

1. 傳感器接口保護：激光雷達、毫米波雷達等傳感器信號線極易引入瞬態干擾，SMF13A可為這些敏感接口提供可靠保護。其1.0μA的低反向電流(IR)確保不會影響信號傳輸質量。

2. 電源總線保護：智能駕駛系統的多電源域需要分級保護，SMF13A的SOD-123FL封裝體積小巧，適合高密度布局，可在各電源節點部署形成防護網絡。

3. 數據線保護：攝像頭、超聲波傳感器等高速數據線需要低電容保護器件，SMF13A的結電容特性使其非常適合這類應用。

4. 芯片IO口保護：直接為"神璣NX9031"等主芯片的IO口提供第二重保護，防止靜電放電損壞精密晶體管。

行業趨勢：智能駕駛推動保護器件升級

隨著蔚來"神璣NX9031"等高性能智能駕駛芯片的出現，對電路保護器件提出了更高要求。未來瞬態抑制二極管將呈現以下發展趨勢：

1. 更低鉗位電壓：保護更精密的納米級芯片

2. 更快響應時間：應對高速電路的瞬態威脅

3. 更小封裝尺寸：適應高密度集成需求

4. 更高可靠性：滿足自動駕駛安全等級要求

SMF13A的設計理念已前瞻性地考慮了這些需求，其技術參數和封裝形式都非常契合智能駕駛系統的發展方向。作為電路保護解決方案的重要組成部分，這類高性能瞬態抑制二極管將與主芯片共同進化，為智能駕駛提供更可靠的安全保障。

結語

蔚來"神璣NX9031"芯片的發布標志著中國汽車芯片設計能力的新高度，而在這些光鮮亮麗的主芯片背后，是無數像SMF13A這樣的基礎元器件在默默守護系統安全。在追求算力突破的同時，我們不應忽視這些"隱形衛士"的重要性。選擇合適的高性能瞬態抑制二極管，是確保智能駕駛系統可靠運行的必要條件，也是汽車電子設計不可忽視的關鍵環節。
