一文讀懂 Intel 先進封裝技術(一)

發布時間:2022-03-17作者來源:薩科微瀏覽:3723

導 讀


       Intel(英特爾)是半導體行業和創新領域的全球卓越廠商,致力于推動人工智能、5G、高性能計算等技術的創新和應用突破,驅動智能互聯世界。   56年前,intel創始人之一的戈登·摩爾提出了摩爾定律 (Moore's Law),推動著集成電路產業一直發展到今天。   在先進封裝領域,Intel依然是技術的領導者,創造性地推出了EMIB,F(xiàn)overos,Co-EMIB,ODI等先進封裝和互聯技術,繼續驅動著技術不斷向前!   今天,我們有機會連線Intel封裝研究與系統解決方案總監Johanna Swan院士,就先進封裝技術進行深入的溝通和交流,學習先進封裝最前沿的發展動態。   在個人電腦領域,Intel 當之無愧是[敏感詞]創造力的公司,Intel inside深入人心,從奔騰到酷睿再到i3\i5\i7\i9,人們?nèi)鐢?shù)家珍,每一款產品都帶給人們?nèi)碌捏w驗,推動著數字世界不斷向前!
  異構時代已然到來,Intel是否迸發出了新的創造力,又會帶給世界什么樣的新技術和產品?我們還是聽聽來自Intel的聲音~




Suny Li                            ~1

首先,我們想請Swan院士談一談 Intel 在先進封裝技術領域的研發規劃和 [敏感詞]的研究成果。


Johanna Swan                    ~1

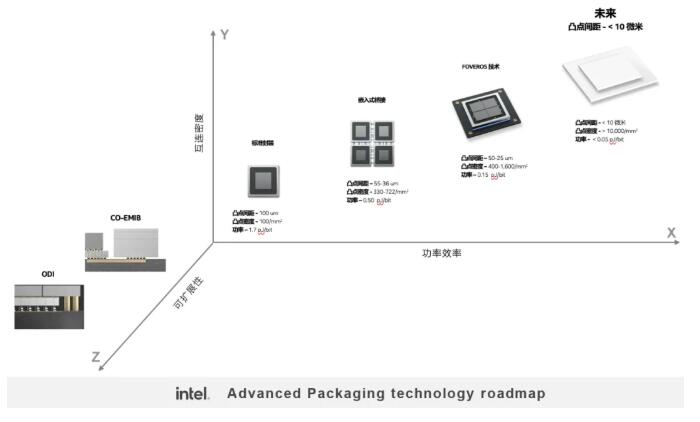

好的 ,我首先給大家分享  Intel  先進封裝技術路線圖,圖中 X 軸代表功率效率, Y 軸代表互連密度,Z 軸則展示了我們的技術可擴展性。

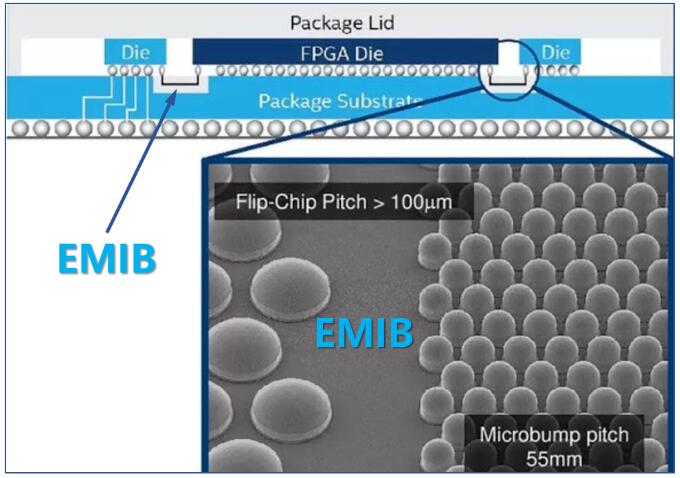

從標準封裝,到嵌入式多芯片互聯橋EMIB,更多的芯片被包含到封裝中,凸點間距也越來越小,從100um變?yōu)?5-36um。

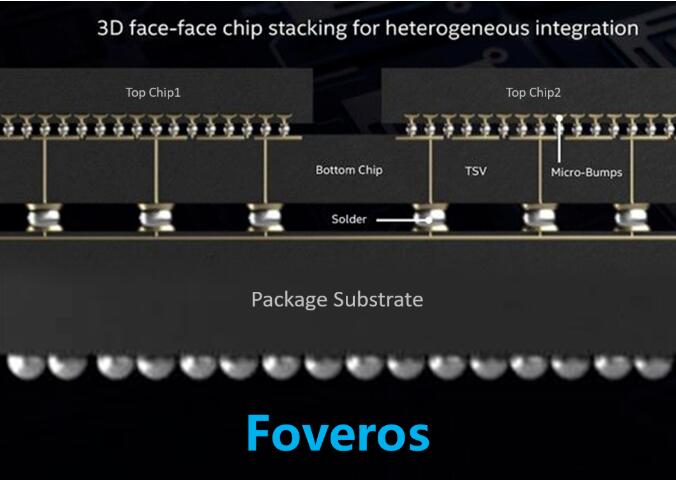

然后,到 Foveros,開始將芯片堆疊在一起,進行橫向和縱向之間的互連,凸點間距進一步降低為50-25um。

下一步,Intel 要做小于10um的凸點間距。   達到小于 10 微米的凸點間距意味著什么?這就要說到 Intel 的混合鍵合技術Hybrid Bonding。

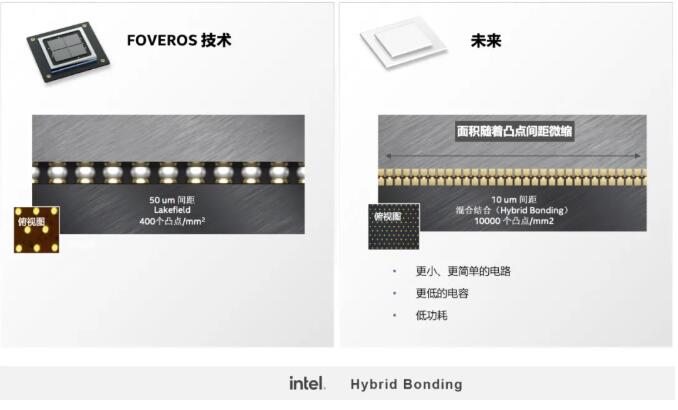

在今年 ECTC 上 Intel 發表了一篇關于混合鍵合技術的論文,這是一種在相互堆疊的芯片之間獲得更密集互連的方法,并可實現更小的外形尺寸。下圖左邊的技術,被稱為 Foveros,凸點間距是 50 微米,每平方毫米有大約 400 個凸點。對于未來, Intel 要做的是縮減到大約 10 微米的凸點間距,并達到每平方毫米 10,000 個凸點。

Hybrid Bonding 技術可以在芯片之間實現更多的互連,并帶來更低的電容,降低每個通道的功率,并讓我們朝著提供[敏感詞]產品的方向發展。

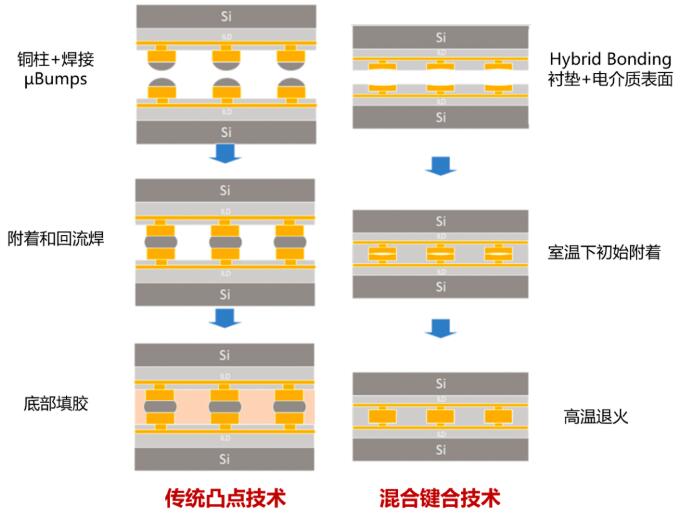

下圖是傳統凸點焊接技術和Hybrid Bonding 混合鍵合技術的比較,混合鍵合技術需要新的制造、操作、清潔和測試方法?;旌湘I合技術的優勢包括:有更高的電流負載能力,可擴展的間距小于1微米,并且具有更好的熱性能。

從圖中我們可以看出,傳統凸點焊接技術兩個芯片中間是帶焊料的銅柱,將它們附著在一起進行回流焊,然后進行底部填充膠。   Hybrid Bonding 混合鍵合技術與傳統的凸點焊接技術不同, 混合鍵合技術沒有突出的凸點,特別制造的電介質表面非常光滑,實際上還會有一個略微的凹陷。在室溫將兩個芯片附著在一起,再升高溫度并對它們進行退火,銅這時會膨脹,并牢固地鍵合在一起,從而形成電氣連接。   混合鍵合技術可以將互聯間距縮小到10 微米以下,可獲得更高的載流能力,更緊密的銅互聯密度,并獲得比底部填充膠更好的熱性能。當然, 混合鍵合技術 需要新的制造、清潔和測試方法。   為什么更小的間距會更有吸引力?   Intel 正在轉向Chiplet的設計思路,開始將SoC分解成 GPU、CPU、IO 芯片,然后通過SiP技術將它們集成在一個封裝內;然后,通過Chiplet技術,更小的區塊擁有單獨的 IP,并且可以重復使用,這是一種非常優秀的技術,可根據特定客戶的獨特需求定制產品。

Chiplet 技術改變了芯片到芯片的互聯, 更多的芯片間互聯需要更高的互聯密度,因此需要從傳統的凸點焊接轉向混合鍵合。

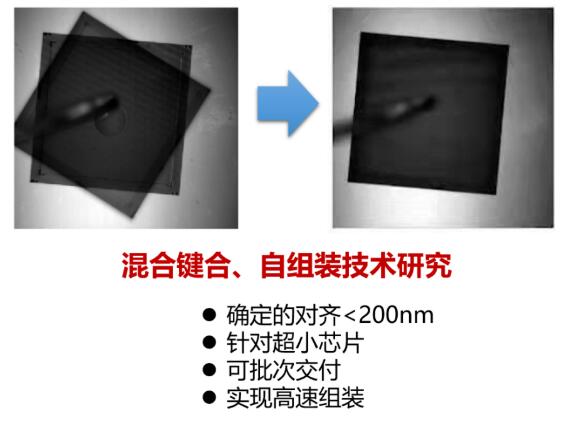

此外,我們面對另一個挑戰,就是如何將這些芯片組裝到一起,并保持制造流程以相同的速度進行?,F(xiàn)在有更多的芯片需要放置,能否在一次只放置一個芯片的基礎上以足夠快的速度加工?解決方案是批量組裝,我們稱之為自組裝Self-Assembly技術。

Intel 正在積極與法國原子能委員會電子與信息技術實驗室 CEA-LETI 合作,研究一次能夠放置多個芯片,同時進行確定性快速放置,拾取并放置更多芯片。

自組裝過程中,芯片能夠?qū)⒆陨砘謴?fù)到[敏感詞]能量狀態,你只需要讓它足夠接近,到[敏感詞]限度的能量狀態會自己組裝、放置到位,是一種自組裝機制。這是 Intel 與 CEA-LETI 一起進行的研究。   我們已經將混合鍵合、自組裝技術添加到先進封裝技術的 Roadmap 中。


下接《一文讀懂 Intel 先進封裝技術(二) 》
