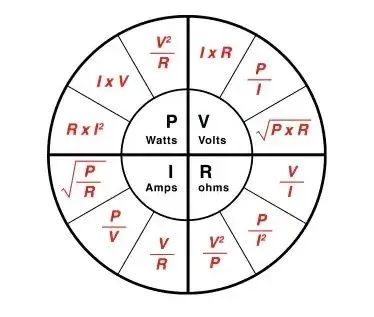

計算電阻電路中電流、電壓、電阻和功率之間的關系。

歐姆定律解釋了電壓、電流和電阻之間的關系，即通過導體兩點間的電流與這兩點間的電勢差成正比。說明兩點間的電壓差、流經該兩點的電流和該電流路徑電阻之間關系的定律。該定律的數學表達式為V= IR，其中V是電壓差，I是以安培為單位的電流，R是以歐姆為單位的電阻。若電壓已知，則電阻越大，電流越小。

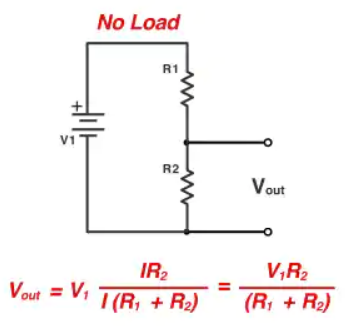

計算電阻分壓器電路的輸出電壓，以實現既定的阻值和電源電壓組合。

什么是分壓器?

分壓器是一個無源線性電路，能產生一個是其輸入電壓(V1)一部分的輸出電壓(Vout)。分壓器用于調整信號電平，實現有源器件和放大器偏置，以及用于測量電壓。歐姆定律解釋了電壓、電流和電阻之間的關系，即通過兩點間導體的電流與這兩點間的電勢差成正比。

這是一個說明兩點間的電壓差、流經該兩點的電流和該電流路徑電阻之間關系的定律。該定律的數學表達式為V= IR，其中V是電壓差，I是以安培為單位的電流，R是以歐姆為單位的電阻。若電壓已知，則電阻越大，電流越小。

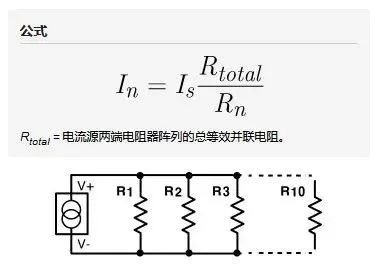

計算連接到電流源的多至10個并聯電阻上流過的電流：

計算指定頻率下電感器或電容器的電抗或?qū)Ъ{大小。

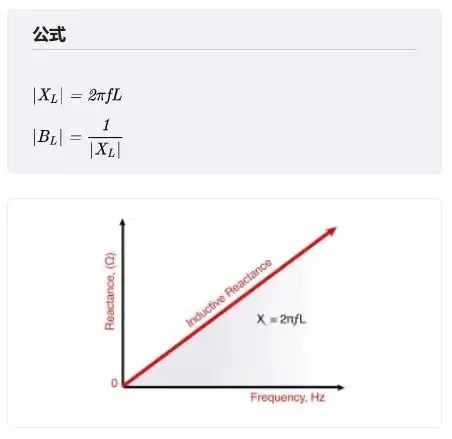

感抗/導納

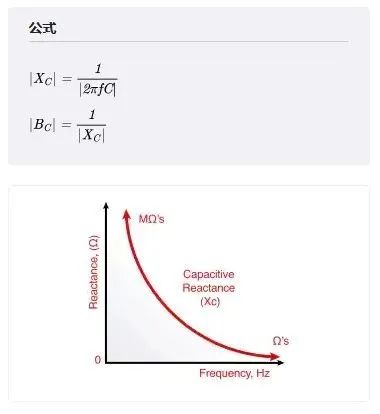

容抗/導納

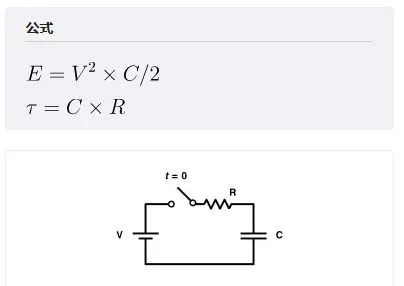

計算電阻與電容的積，亦稱RC時間常數。該數值在描述電容通過電阻器進行充電或放電的方程式中出現，表示在改變施加到電路的電壓后，電容器兩端的電壓達到其最終值約63%所需的時間。同時該計算器也會計算電容器充電到指定電壓所存儲的總能量。

如何計算時間常數：時間常數(T)可由電容(C)和負載電阻(R)的值確定。電容器(E)中存儲的能量(E)由兩個輸入確定，即由電壓(V)和電容決定。

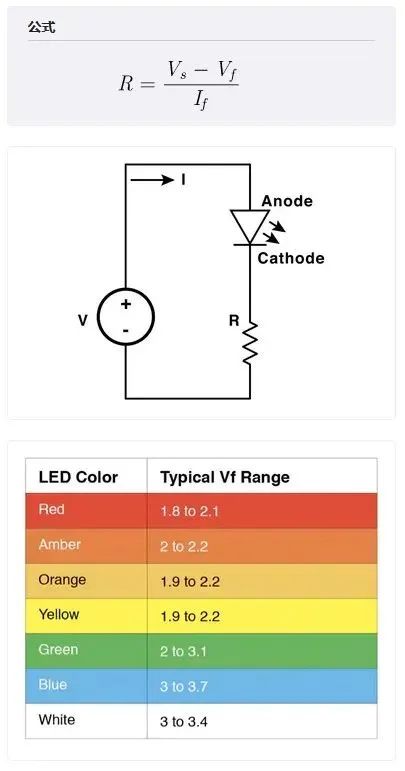

計算在指定電流水平下通過電壓源驅動一個或多個串聯LED所需的電阻。注意：當為此目的選擇電阻器時，為避免電阻器溫度過高，請選擇額定功率是下方計算出的功率值的2至10倍之間的電阻器。

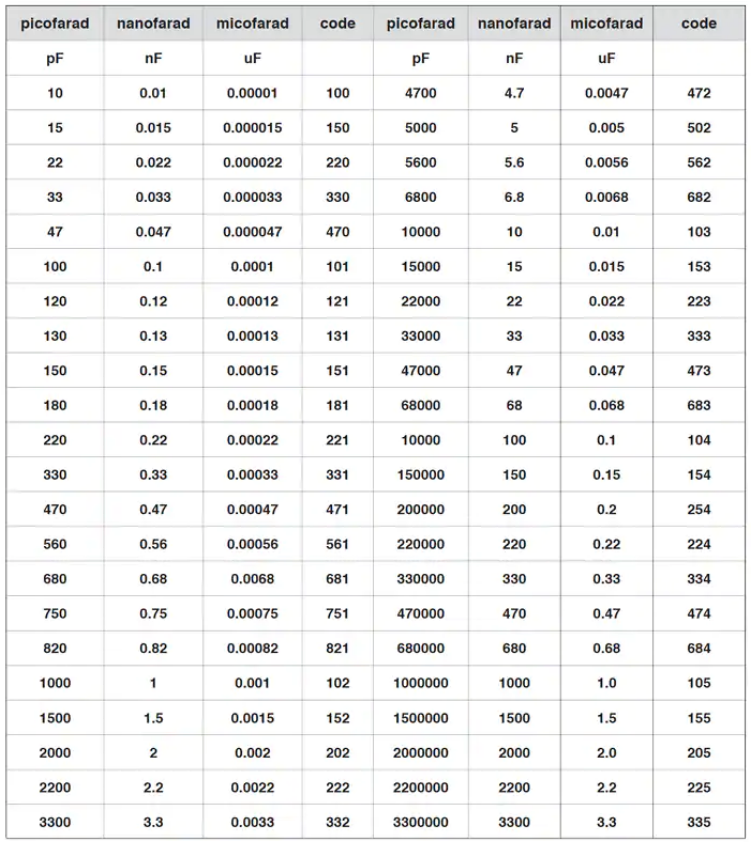

換算包括pF、nF、μF、F在內的不同量級電容單位之間的電容測量值。

電池續航時間計算公式：電池續航時間=電池容量(mAh)/ 負載電流(mA)

根據電池的標稱容量和負載所消耗的平均電流來估算電池續航時間。電池容量通常以安培小時(Ah)或毫安小時(mAh)為計量單位，盡管偶爾會使用瓦特小時(Wh)。

將瓦特小時除以電池的標稱電壓(V)，就可以轉換為安培小時，公式如下：Ah= Wh /V安培小時(亦稱安時)，是一種電荷度量單位，等于一段時間內的電流。一安時等于一個小時的一安培連接電流。毫安小時或毫安時是一千分之一安培小時，因此1000mAh 電池等于1Ah電池。上述結果只是估算值，實際結果會受電池狀態、使用年限、溫度、放電速度和其它因素的影響而發生變化。如果所用電池是全新的高質量電池，在室溫下工作且工作時間在1小時到1年之間，則這種預估結果最貼近實際結果。

使用IPC-2221標準提供的公式計算銅印刷電路板導體或承載給定電流所需“印制線”的寬度，同時保持印制線的溫升低于規定的極限值。此外，如果印制線長度已知，還會計算總電阻、電壓降和印制線電阻引起的功率損耗。由此求得的結果是估算值，實際結果會隨應用條件而發生變化。我們還應注意，與電路板外表面上的印制線相比，電路板內層上的印制線所需的寬度要大得多，請使用適合您情況的結果。

如何計算印制線寬度：首先，計算面積：面積[mils^2]= (電流[Amps]/(k*(溫升[℃])^b))^(1/c)

然后，計算寬度：寬度[mils]= 面積[mils^2]/(厚度[oz]*1.378[mils/oz])用于IPC-2221內層時：k= 0.024、b= 0.44、c= 0.725用于IPC-2221外層時：k= 0.048、b= 0.44、c= 0.725其中k、b和c是由對IPC-2221曲線進行曲線擬合得出的常數。

公值：厚度：1oz     環境溫度：25C     溫升：10C
