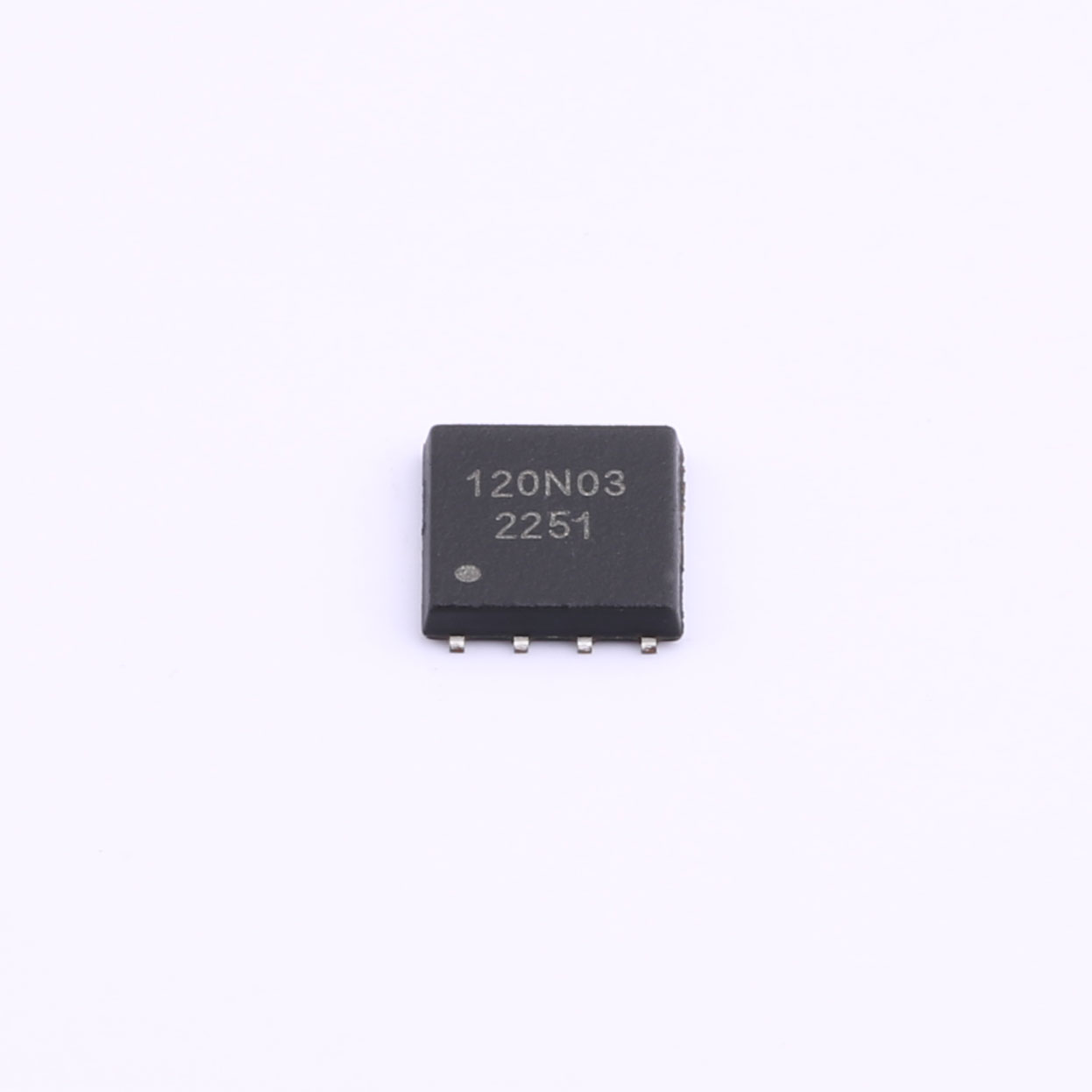

產品名稱：MOS管SL120N03R

生產商：薩科微Slkor

產品類型：N溝道

電性能參數：

漏源電壓（Vdss）： 30V

連續漏極電流（Id）： 120A

導通電阻（RDS(on)@Vgs, Id）： 1.15mΩ @ 10V, 20A

閾值電壓（Vgs(th)@Id）： 1.5V @ 250μA

封裝規格：

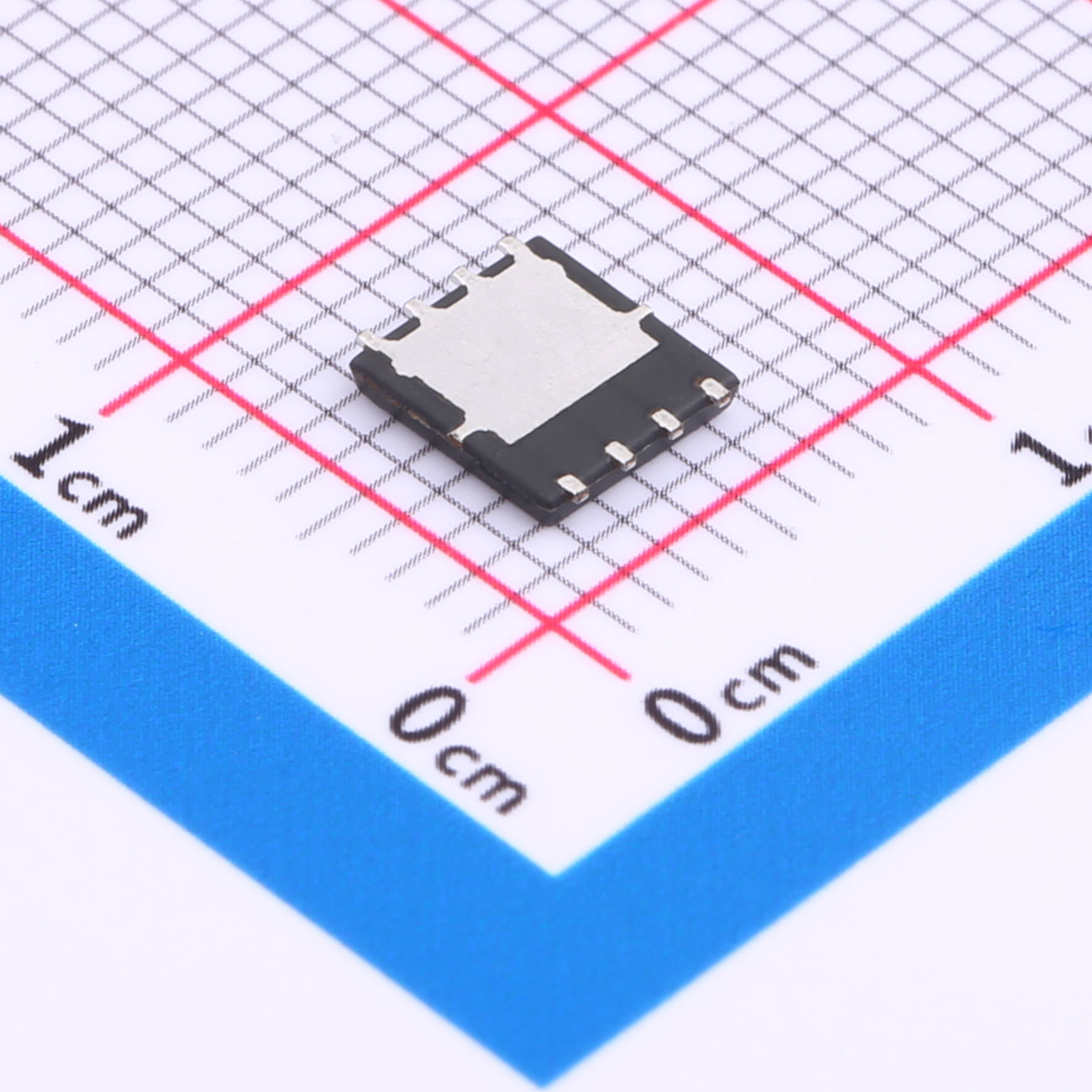

封裝類型： PDFN5x6-8L

產品特性與應用：

MOS管SL120N03R是一款高電壓N溝道MOS場效應管，由薩科微Slkor公司生產。其高電壓、超大電流和低導通電阻特性使其適用于中高電壓、大電流的電子應用。

主要特性：

中高電壓承受能力： 漏源電壓（Vdss）為30V，適用于中高電壓電路設計。

超大電流承受能力： 連續漏極電流（Id）為120A，適用于超大電流應用場景。

低導通電阻： 在10V電壓和20A電流下，導通電阻為1.15mΩ，有助于降低功耗和提高效率。

相對低的閾值電壓： 閾值電壓（Vgs(th)@Id）為1.5V @ 250μA，確保穩定的電路控制。

封裝優勢：

PDFN5x6-8L封裝具有緊湊、散熱性能良好的特點，適用于高密度電路板設計。

應用領域：

MOS管SL120N03R廣泛應用于中高電壓、大電流的電子應用，包括但不限于：

電源開關： 適用于中高電壓電源開關電路。

電源逆變器： 用于中高電壓電源逆變器的輸出控制。

大功率電機驅動： 用于大功率電機控制電路。

安全與可靠性：

MOS管SL120N03R經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。

散熱設計建議：

由于中高電壓和大電流特性，建議在設計中考慮有效的散熱措施，以確保MOS管工作在合適的溫度范圍內。

總結：

MOS管SL120N03R以其中高電壓、超大電流和低導通電阻的特性，為中高電壓大電流的電子系統提供了可靠的解決方案。在需要中高電壓承受能力和超大電流特性的場景下，SL120N03R是一個值得考慮的選擇。
