產品名稱

MOS管 SL403

制造商

薩科微Slkor

概述

SL403是一款高性能的P溝道MOS場效應晶體管。它的設計旨在提供可靠的開關和線性放大，適用于多種電子應用。優秀的電氣性能和高功率容忍性使其成為許多應用的理想選擇。

電氣特性

漏源電壓(Vdss): -30V

連續漏極電流(Id): -70A

導通電阻(RDS(on)@Vgs,Id): 5.1mΩ@-20V, -20A

閾值電壓(Vgs(th)@Id): 2.5V@-250uA

封裝和引腳

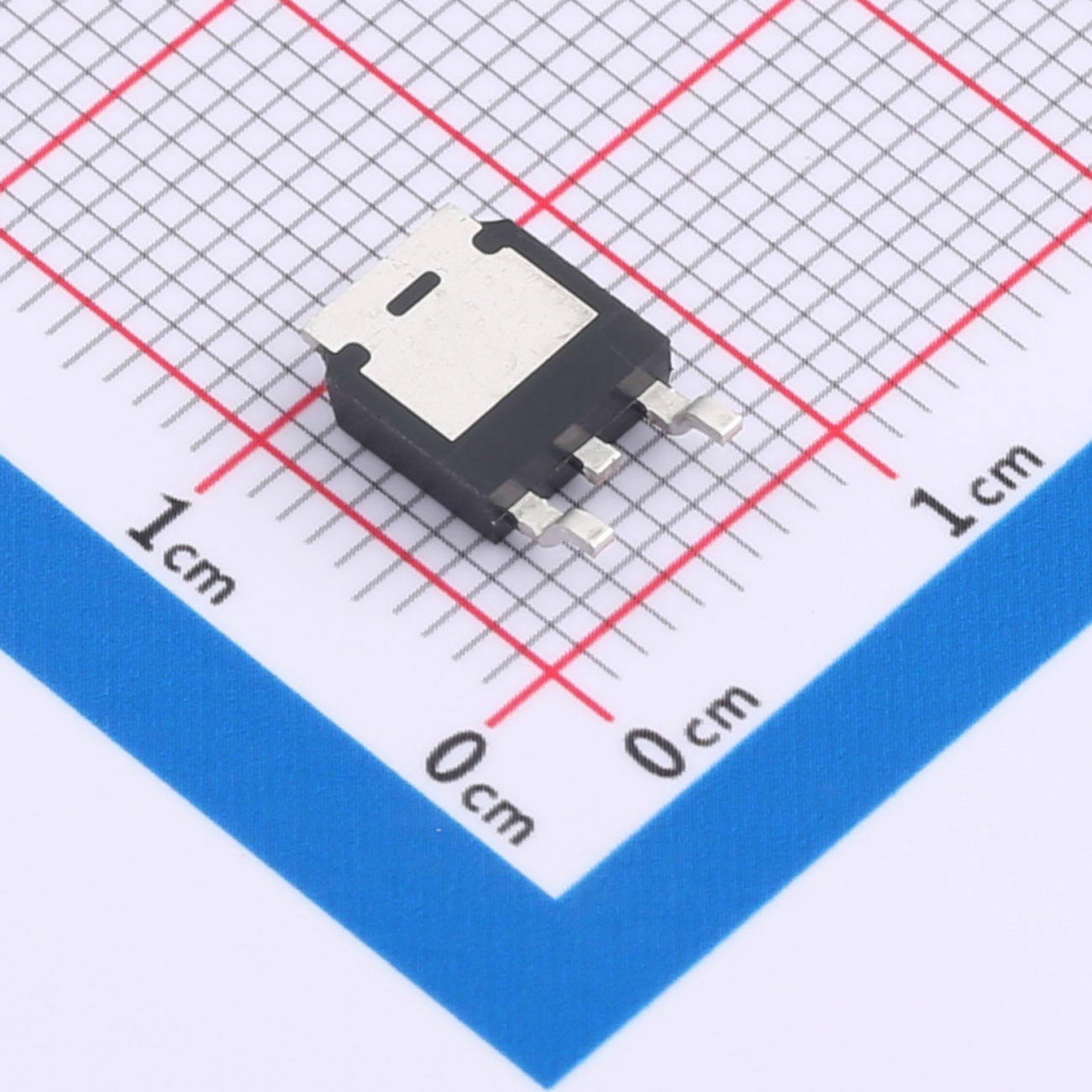

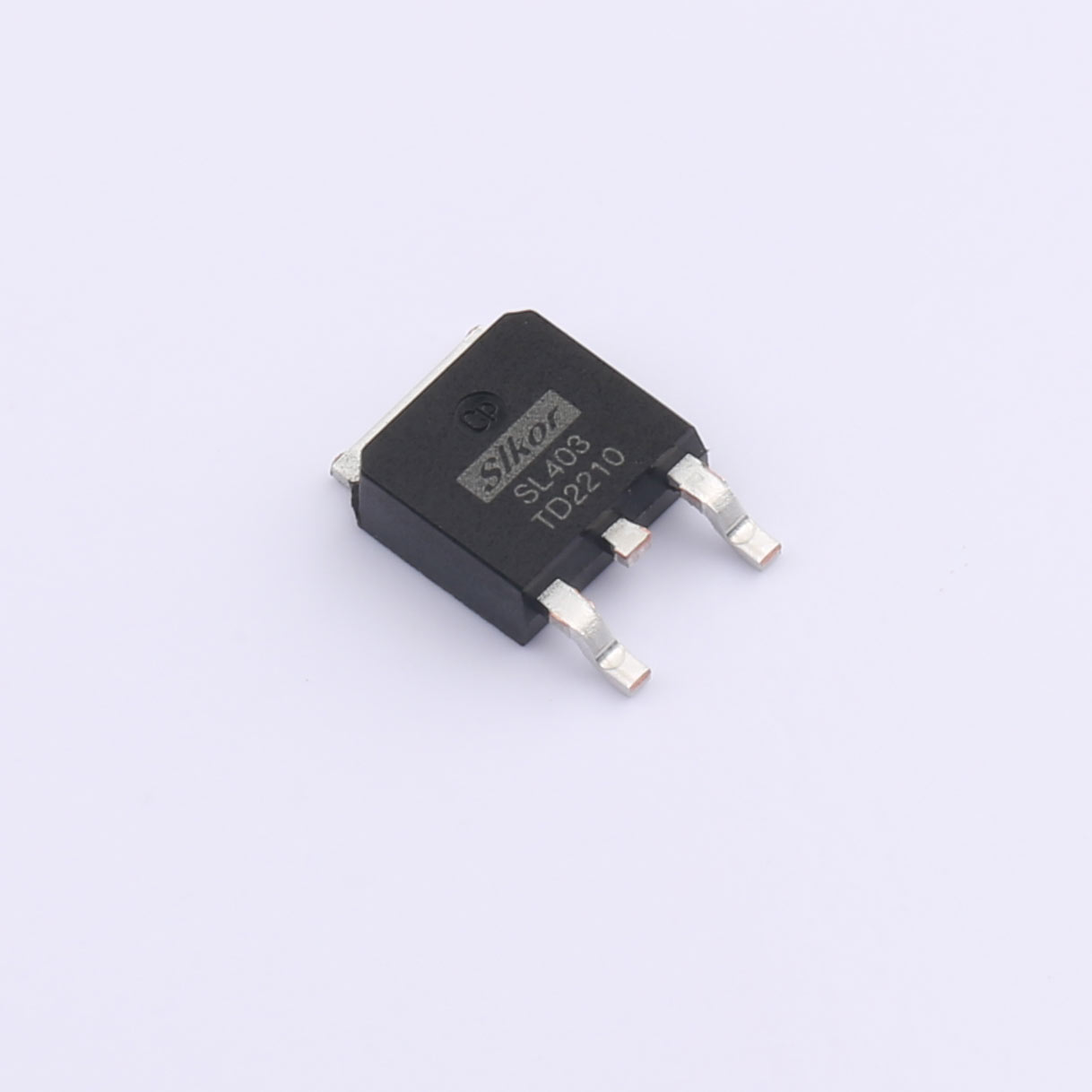

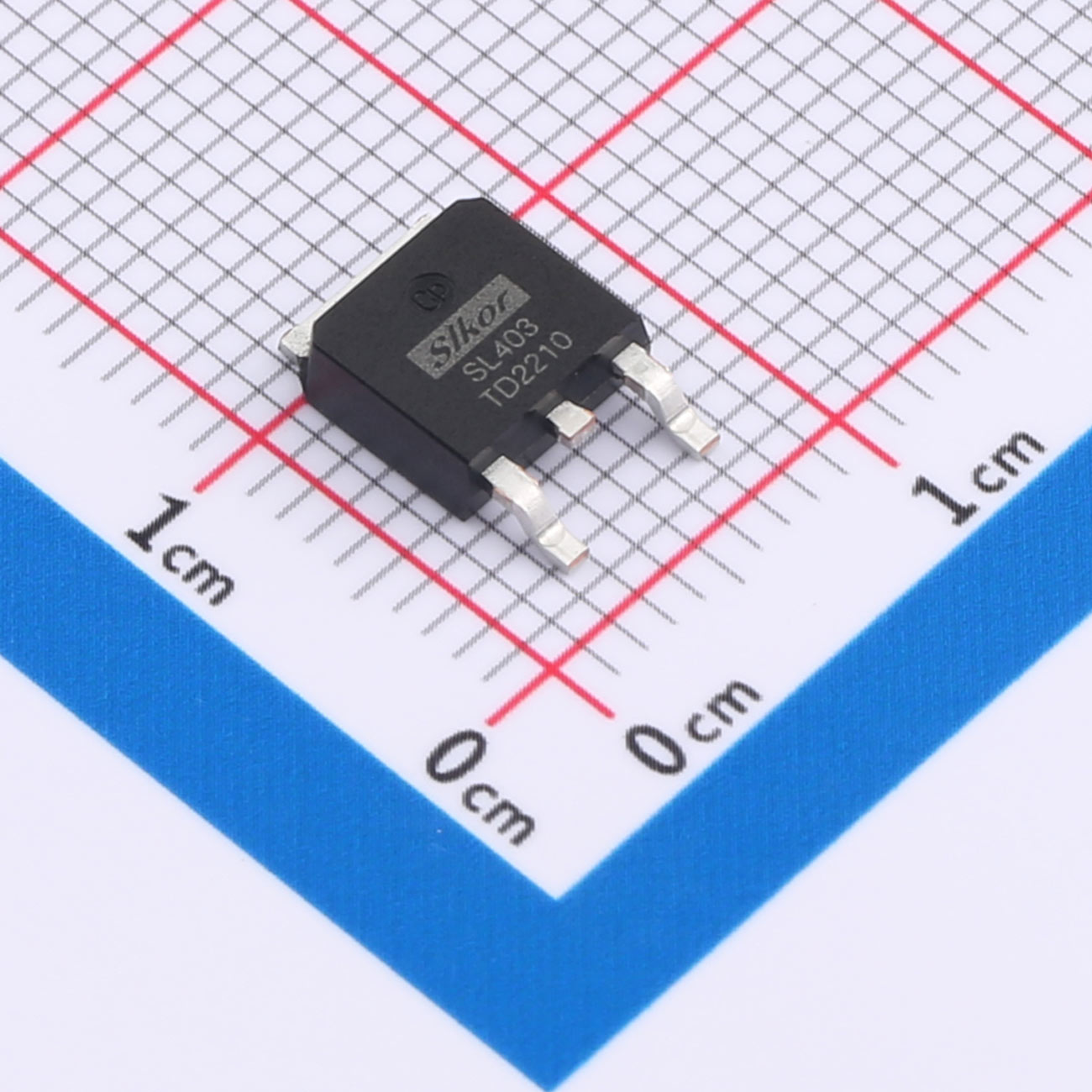

SL403采用TO-252-3封裝，具有以下引腳：

漏源極 (D): 連接到正極。

柵極 (G): 控制MOSFET的導通。

源極 (S): 連接到負載并接地。

產品優勢

適應性強: 適用于多種電子應用。

高電壓容忍性: 適用于各種應用，包括電源系統和電機控制。

高功率處理能力: 可靠地處理大電流和高功率應用。

低導通電阻: 最小化導通損耗，提高能效。

低閾值電壓: 有助于實現低壓控制和高效能。

應用領域

SL403廣泛應用于：

電源設計: 包括開關電源和電源適配器。

電機驅動: 用于控制各種類型的電機。

汽車電子: 適用于汽車電子系統中的功率管理和控制。

安裝和使用

在設計電路和集成SL403時，請參考制造商提供的技術規格和應用手冊。確保適當?shù)纳嵩O(shè)計以維持設備的性能和可靠性。
