變壓器方式

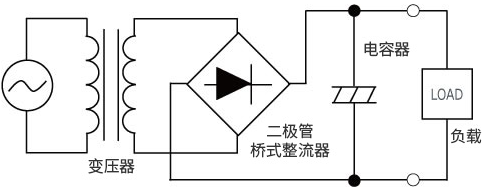

這是普通AC/DC轉換器的變壓器方式電路結構。

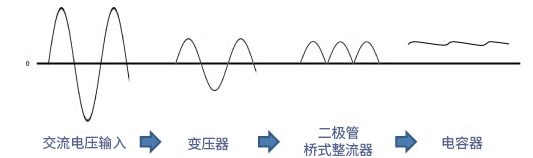

下圖顯示了變壓器方式電壓波形的變化。
變壓器方法首先需要通過變壓器將交流電壓降壓到適當?shù)慕涣麟妷海ɡ?，從AC100V降至AC10V等）。這屬于AC/AC轉換，降壓值由變壓器的繞組比設定。
接下來，通過二極管橋式整流器對經(jīng)過變壓器降壓的交流電壓進行全波整流，轉換為脈沖電壓。
最后，經(jīng)電容器平滑并輸出紋波小的直流電壓，這是最傳統(tǒng)的AC/DC轉換方法。
