一、可控硅的概念和結構

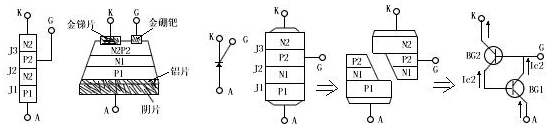

　　晶閘管又叫可控硅(Silicon Controlled Rectifier) 簡稱SCR。它的主要成員有單向晶閘管、雙向晶閘管、光控晶閘管、逆導晶閘管、可關斷晶閘管、快速晶閘管，等等。大家常使用的是單向晶閘管，也就是普通晶閘管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極：[敏感詞]層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號可以看到，它和二極管一樣是一種單方向?qū)щ姷钠骷?，關鍵是多了一個控制極G，這就使它具有與二極管完全不同的工作特性。

　　可控硅最主要的作用之一就是穩壓穩流。

　　可控硅在自動控制控制，機電領域，工業電氣及家電等方面都有廣泛的應用。可控硅是一種有源開關元件，平時它保持在非道通狀態，直到由一個較少的控制信號對其觸發或稱“點火”使其道通，一旦被點火就算撤離觸發信號它也保持道通狀態，要使其截止可在其陽極與陰極間加上反向電壓或?qū)⒘鬟^可控硅二極管的電流減少到某一個值以下。

二、雙向可控硅又稱為雙向晶閘管

　　普通晶閘管(VS)實質上屬于直流控制器件。要控制交流負載，必須將兩只晶閘管反極性并聯，讓每只SCR控制一個半波，為此需兩套獨立的觸發電路，使用不夠方便。

　　雙向晶閘管是在普通晶閘管的基礎上發展而成的，它不僅能代替兩只反極性并聯的晶閘管，而且僅需一個觸發電路，是目前比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。

　　雙向晶閘管可廣泛用于工業、交通、家用電器等領域，實現交流調壓、電機調速、交流開關、路燈自動開啟與關閉、溫度控制、臺燈調光、舞臺調光等多種功能，它還被用于固態繼電器(SSR)和固態接觸器電路中。

三、可控硅的種類

　　可控硅有多種分類方法。

　　1、按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

　　2、按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

　　3、按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

　　4、按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

      5、按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。
