產品介紹：ESD靜電保護二極管SLESD3301

一、產品概述

薩科微slkor靜電保護二極管SLESD3301是一款專為3.3V電路設計的先進ESD二極管，旨在保護敏感電子元件免受靜電放電和瞬態過電壓的損害。該二極管集成了卓越的電氣性能與緊湊的SOD-523封裝，為現代電子設備提供了高效、可靠的靜電保護解決方案。無論是消費電子產品、數據通信設備還是工業自動化系統，SLESD3301都能有效保障電路的穩定性和安全性。

二、產品特性

反向工作電壓（VRWM）：3.3V：專為3.3V工作電壓環境設計，確保在正常工作條件下二極管不會導通，對電路無影響。

擊穿電壓（VBR min）：5V：設定了明確的擊穿閾值，當電壓超過此值時，二極管立即響應，迅速將靜電放電引導至地線。

漏電流（IR）：0.2μA：在反向電壓下，二極管保持極低的漏電流，有助于降低系統功耗，提升能效。

鉗位電壓（VC）：11V：在靜電放電事件中，二極管能有效將電壓鉗制在11V以下，防止高電壓對后級電路造成損害。

結電容（CJ）：0.25pF：超低結電容設計，減少了信號傳輸過程中的衰減和相位偏移，特別適合高速信號線路的保護。

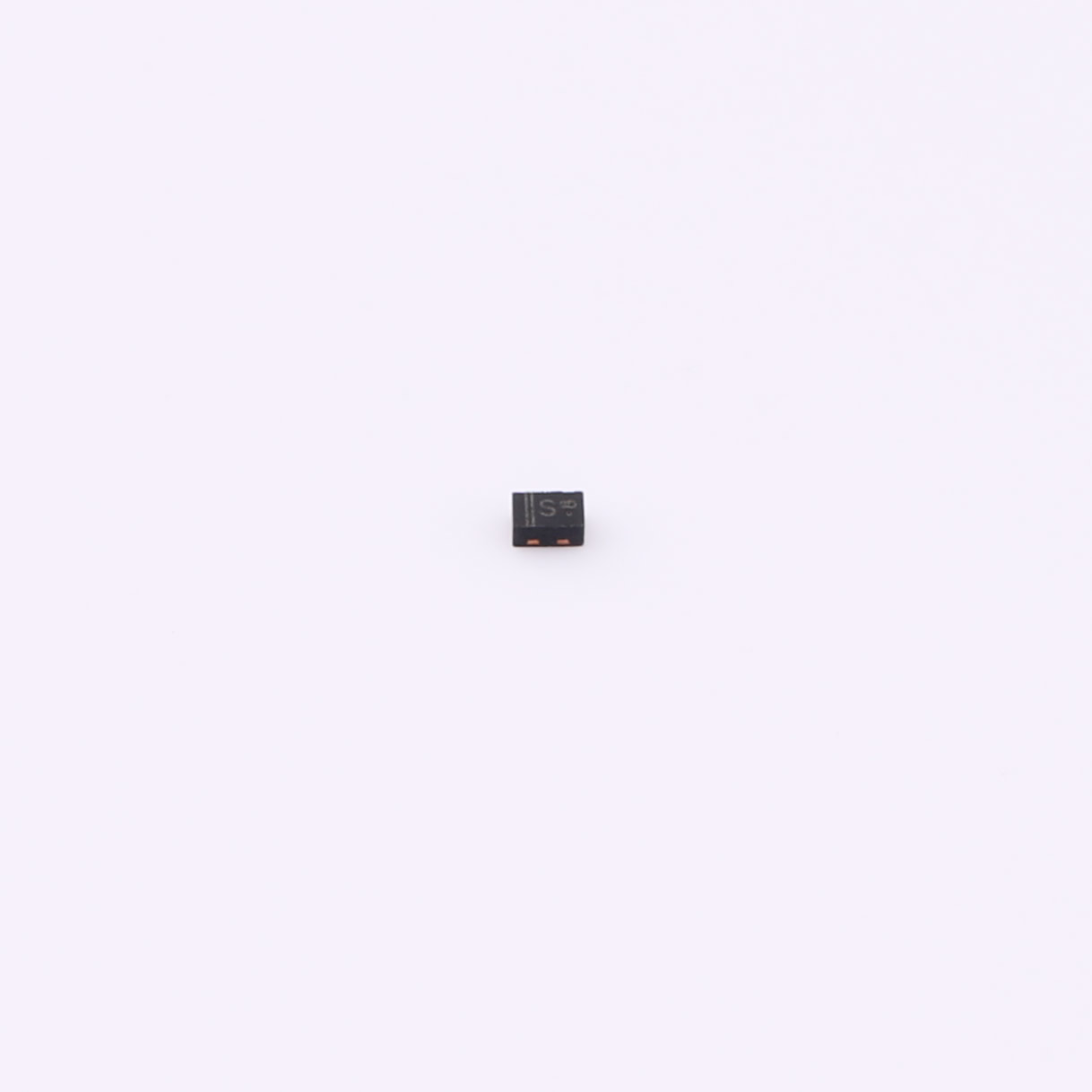

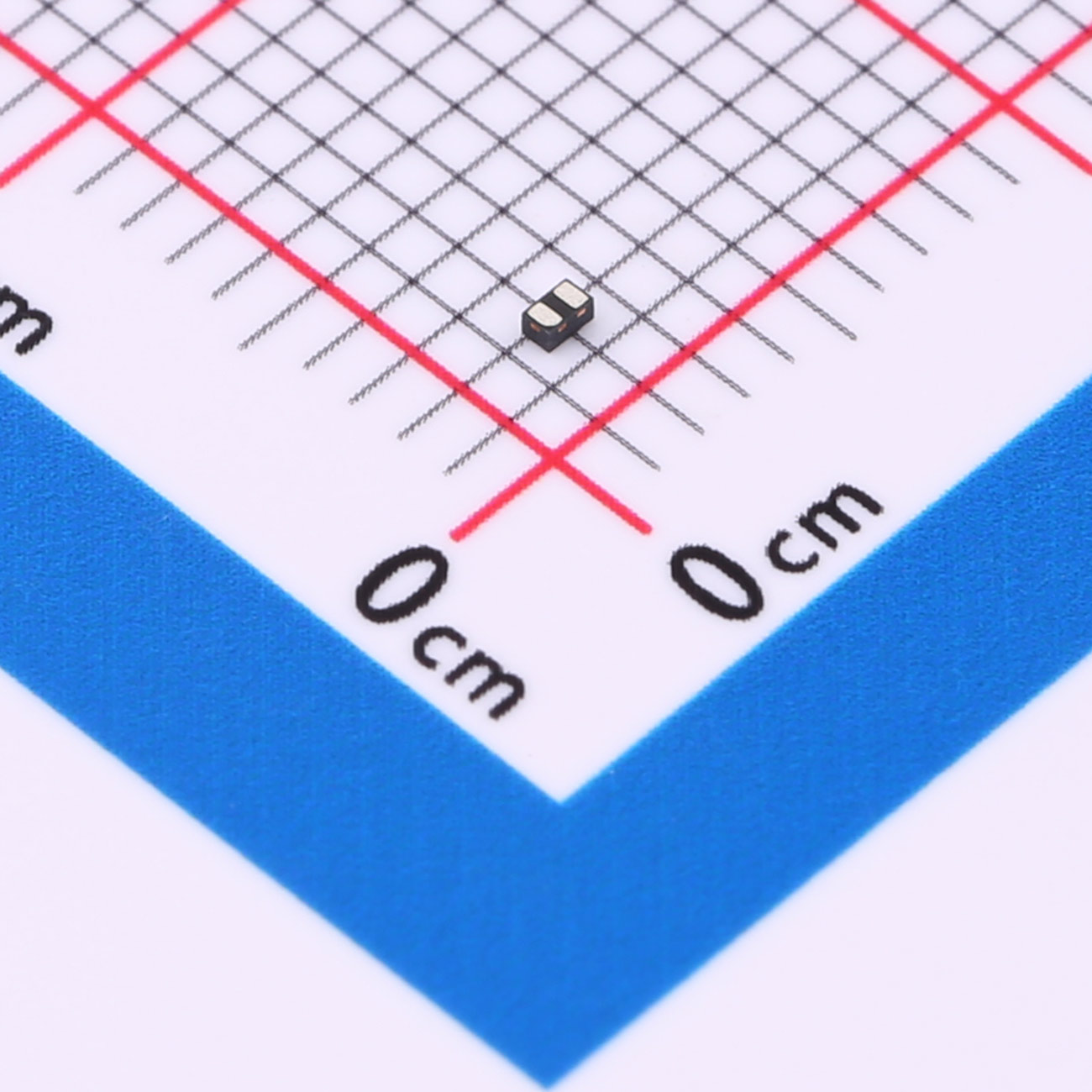

DFN1006-2L封裝：采用小型化、高可靠性的SOD-523封裝，便于PCB布局和布線，節省空間，同時滿足自動化生產的需求。

三、產品優勢

高效靜電防護：快速響應靜電放電事件，確保電路元件免受損害，提高產品可靠性。

低功耗設計：極低的漏電流特性，有助于降低系統整體功耗，延長電池壽命（在便攜式設備中尤為重要）。

低結電容特性：減少信號干擾，保持信號完整性，特別適用于高速數據傳輸場景。

易于集成：緊湊的SOD-523封裝，便于集成到各種電子設備中，提高生產效率。

高可靠性：經過嚴格測試驗證，確保在惡劣環境下仍能穩定工作，延長產品使用壽命。

四、應用領域

消費電子：智能手機、平板電腦、智能手表、藍牙耳機等便攜式設備的內部電路保護。

數據通信：路由器、交換機、服務器、網絡接口卡等高速通信設備的靜電防護。

工業自動化：傳感器、控制器、執行器等精密工業自動化設備的電路保護。

汽車電子：車載信息系統、導航設備、高級駕駛輔助系統等汽車電子元件的靜電保護。

五、注意事項

極性識別：在安裝時，請務必確認二極管的極性標識，確保正向接入，避免反向接入導致?lián)p壞。

工作環境：避免在[敏感詞]溫度、濕度或腐蝕性環境下使用，以免影響產品的性能和壽命。

靜電防護：在處理和安裝過程中，應采取適當?shù)撵o電防護措施，防止靜電對二極管造成損害。

存儲條件：存放于干燥、陰涼、通風良好的環境中，避免高溫、潮濕及陽光直射。

定期檢查：在關鍵應用中，建議定期對SLESD3301靜電保護二極管進行性能檢查，確保其有效性和可靠性。同時，關注整個電路系統的運行狀態，確保系統安全穩定運行。
