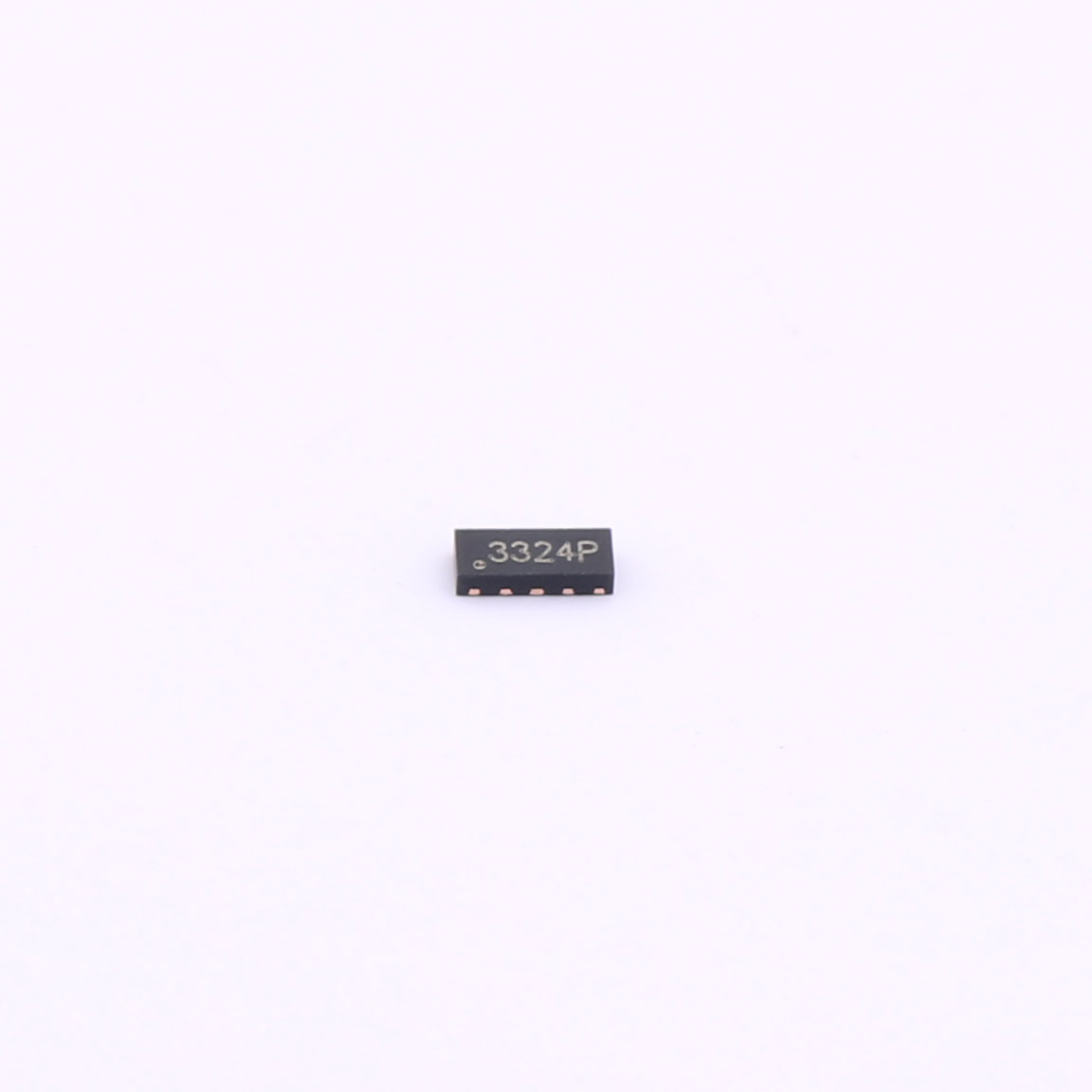

產品介紹：SLESD3324P ESD靜電保護二極管

一、產品概述

薩科微slkor靜電保護二極管SLESD3324P是一款專為低電壓、高靈敏度電子設備設計的ESD二極管。該產品采用先進的DFN2510封裝，不僅具有緊湊的尺寸，還集成了卓越的電氣性能，為3.3V及以下工作電壓的電路提供高效、可靠的靜電防護。SLESD3324P能夠有效抵御靜電放電和瞬態過電壓的沖擊，保護后級電路免受損害，是精密電子設備的理想保護元件。

二、產品特性

低反向工作電壓（VRWM）：3.3V：專為3.3V及以下工作電壓的電路設計，確保在正常工作條件下二極管保持高阻態，不影響電路性能。

高擊穿電壓（VBR min）：4.2V：設定了明確的擊穿閾值，當電壓超過此值時，二極管迅速導通，將過電壓引導至地線，保護后級電路安全。

低漏電流（IR）：1μA：在反向電壓下，二極管保持較低的漏電流，有助于減少系統功耗，提升能效。

低鉗位電壓（VC）：10V：在靜電放電事件中，二極管迅速將電壓鉗制在10V以下，有效防止后級電路因過電壓而受損。

超低結電容（CJ）：0.4pF：極小的結電容設計，對高速信號傳輸影響微乎其微，確保信號完整性和穩定性。

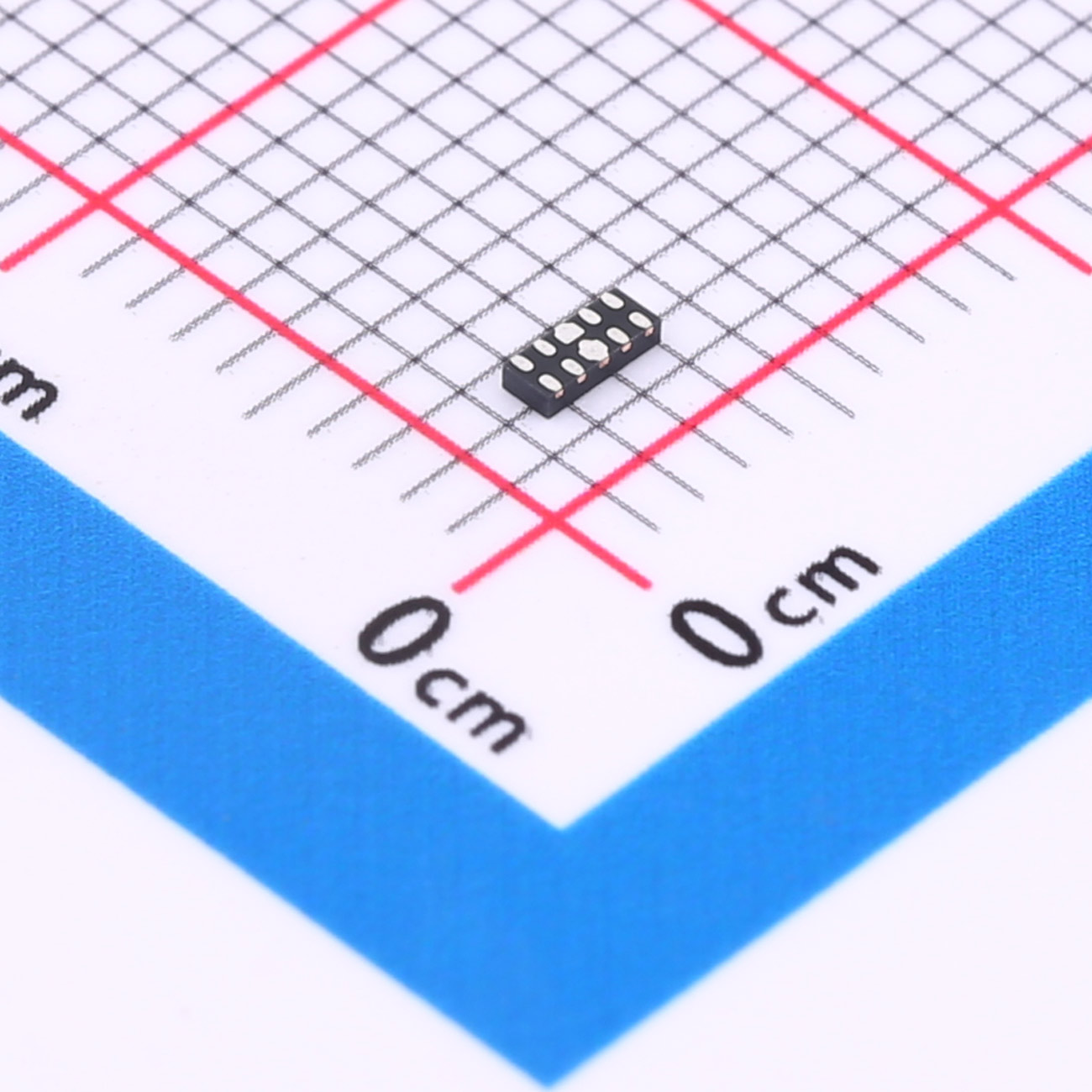

DFN2510封裝：采用較大尺寸的DFN封裝，便于自動化生產和PCB布局，同時提供足夠的散熱面積，確保產品長期穩定運行。

三、產品優勢

高效靜電保護：快速響應靜電放電事件，有效保護電路免受損害。

低漏電流設計：減少系統功耗，提升設備續航能力。

高速信號兼容性：超低結電容，適應高速信號傳輸需求。

穩定可靠：經過嚴格測試驗證，確保在各種應用環境中穩定可靠。

易于集成：DFN2510封裝便于PCB布局和布線，提高生產效率。

四、應用領域

移動通信設備：智能手機、平板電腦等高端移動設備。

消費電子：高清音頻設備、便攜式游戲機、數碼相機等。

醫療電子設備：精密醫療儀器、健康監測設備等。

物聯網（IoT）設備：智能家居節點、可穿戴設備等。

工業自動化：高精度傳感器、控制電路板等。

五、注意事項

靜電防護：在處理和安裝過程中，采取適當?shù)撵o電防護措施，避免靜電對二極管造成損害。

極性正確：確保二極管的正負極性正確連接，避免反向接入導致?lián)p壞。

工作環境：避免在[敏感詞]溫度、濕度或腐蝕性環境下使用，以保證產品的長期穩定性和可靠性。

存儲條件：存放于干燥、陰涼、通風良好的環境中，避免高溫、潮濕及陽光直射。

定期檢查：在關鍵應用中，建議定期對SLESD3324P靜電保護二極管進行性能檢查，確保其有效性和可靠性。同時，注意監控電路中的其他元件狀態，確保整個系統的穩定運行。
