伴隨我國新能源汽車?yán)谜哧懤m(xù)出臺，城市交通系統紛紛推出新能源公交車，加上工廠、倉庫也逐步應用新能源 AGV，充電樁的需求量日增月益。預計 2022年，我國將擁有分布式充電樁 980 萬，集中式充電樁 4.2 萬。充電樁的身影將出現在社會的各個角落，與生活、生產環環相扣，充電樁通訊系統智能升級勢在必行。

客戶挑戰和需求

客戶計劃服務約 9000 輛電動大巴，需布局智能化充電樁網絡。通過為充電樁安裝主控箱，快捷采集分析數據，預測大巴充電時間，并進行預防性維護，從而保證充電的效率，減少企業的經濟成本。
同時，客戶地處深圳，氣候炎熱潮濕，主控箱若無法應對戶外應用場景便會影響交通系統的正常運行，這意味著通訊設備必須達到相應防護等級。
新能源大巴運輸客流途中需要根據用電情況決定進站充電時間，合理的充電決策有助于降低總成本，提高運輸效率。

運作環境溫度高、濕度大，必須確保通訊設備哪怕在濕度高達95% 的情況下也可正常運作。如遇雷雨天氣，須能克服充放電過程中出現的浪涌高壓等異常狀況。
實現與周邊不同充電樁通訊的互聯互通，形成智能化網絡。

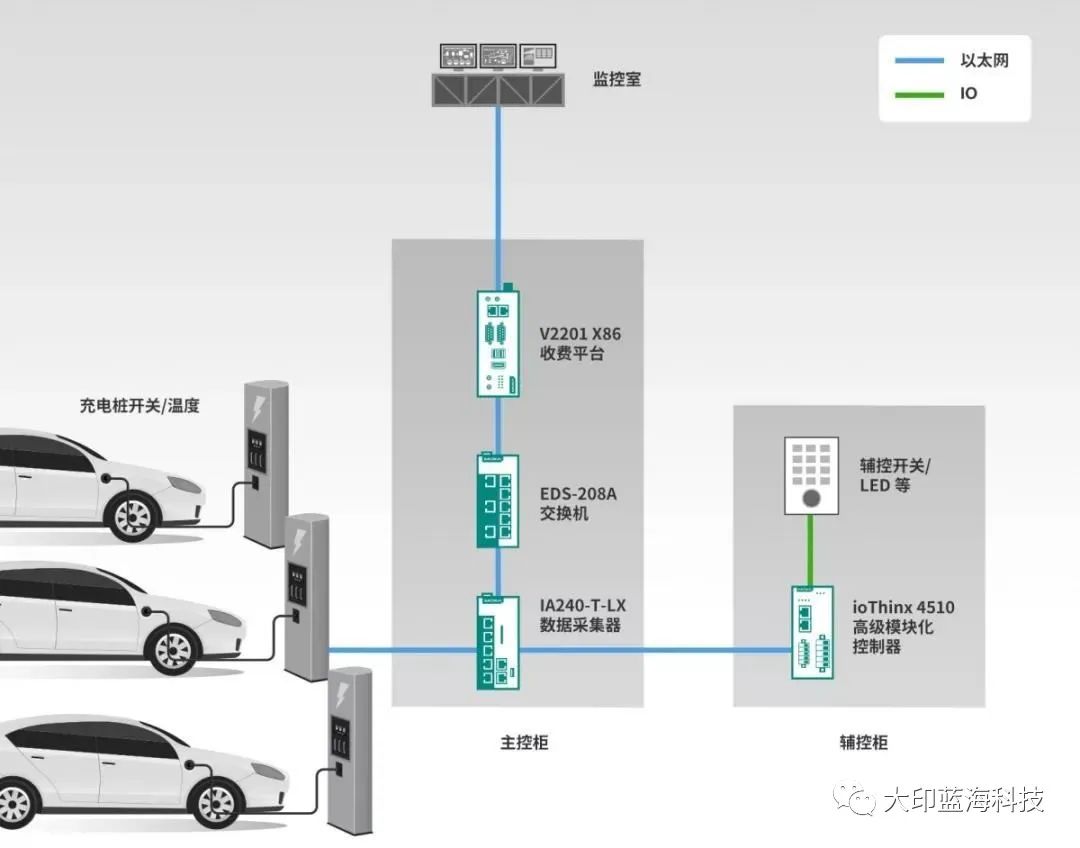

充電樁主控箱布局復雜，涉及環節眾多，從設計到維護都具有挑戰性。

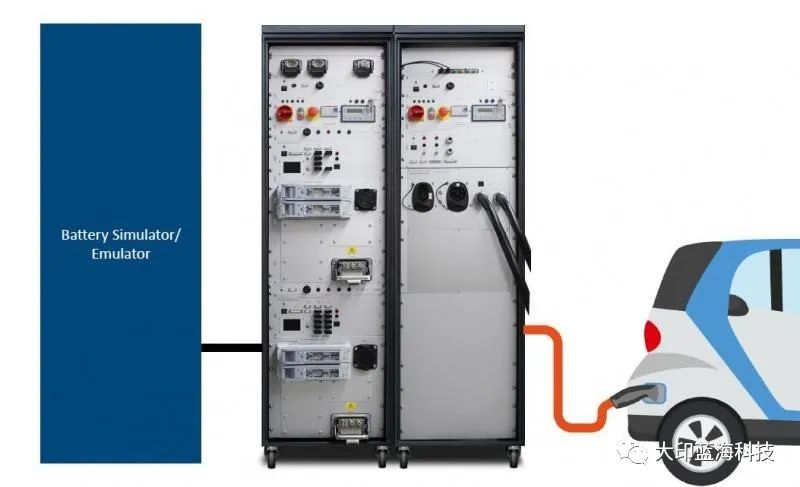

關于新能源汽車充電樁CP通信

充電樁上的CP通信主要是用于交流充電。也就是我們所稱的慢充。而CP是屬于我們的確認連接線。一方面是為了確定我們槍與座之間的連接。另一方面是用來傳輸我們充電樁，能提供的[敏感詞]電流信號。

CP信號全稱為控制引導功能信號 Control Pilot function，該信號主要用于監控電動汽車和電動汽車供電設備之間(充電樁)交互的功能。其實很簡單，CP信號就是汽車和充電樁之間的握手通信的PWM脈沖調制信號。

交流充電樁上才有CP這個信號，CP的定義為控制引導信號。

作用：充電樁和充電車，無其他通訊信號，只能由CP的信號來判斷、控制充電狀態和充電電流大小。

充電狀態是CP對PE電壓信號來決定，充電電流大小是PWM波的占空比來決定。
CP信號對應到充電槍的幾個狀態，但需要說明的是PWM信號的占空比表示為充電樁[敏感詞]能提供的充電電流數據。PWM信號的幅值表示充電槍的不同狀態序號。

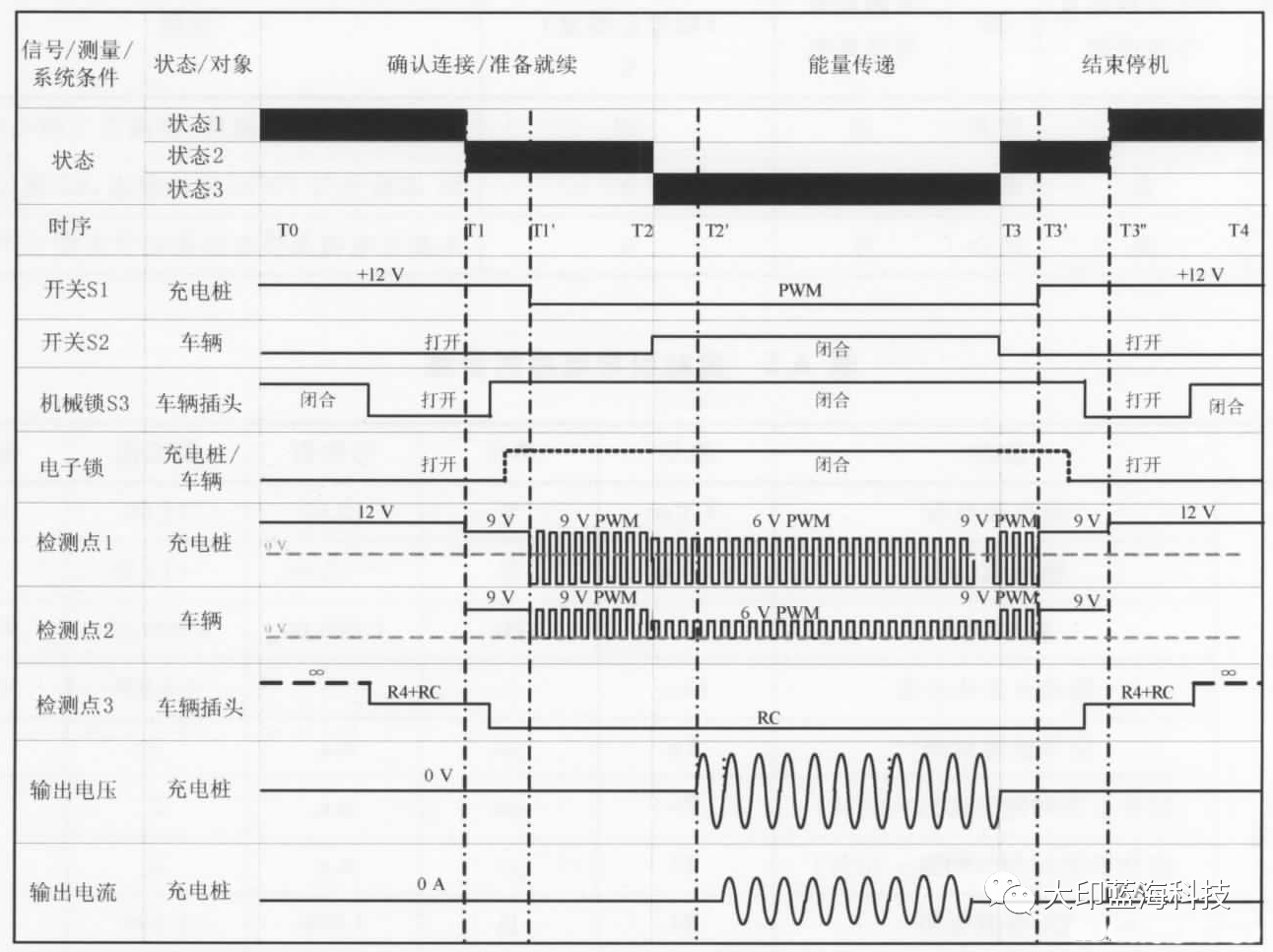

CP通信流程：

新能源充電樁CP通信抗干擾濾波器
PWM脈寬調制EMC降噪電機驅動控制

數據通信濾波器相關延伸應用領域

超強數據抗干擾濾波器/控制信號/消防信號隔離器/對講系統降噪器

BLDC直流無刷-步進電機PWM開關量共模降噪抗干擾濾波器/保護器

開關量整形抗干擾濾波器/控制信號/消防隔離器/通信對講降噪器

數字信號整形器/數字共模抗擾/數字信號濾波器/數字信號降噪器

激光測距-PWM數據信號濾波器/ PWM脈沖信號共模干擾降噪濾波器

礦用氣體檢測控制信號抗擾濾波器/總線抗擾隔離器

產品型號 UBD-3000GLIF

產品圖片

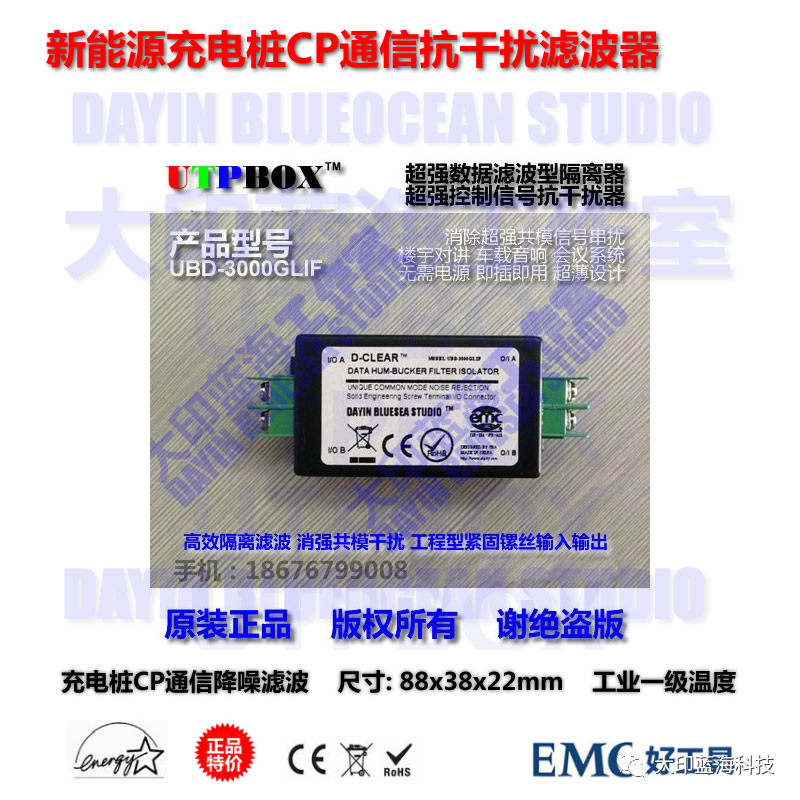

UBD-3000GLIF PWM數據抗干擾濾波器

產品特點:

高性能超強共模干擾抑制,高達68dB的共模抑制比

本機小于0.3dB的[敏感詞]損耗 大于18dB的線路回?fù)p

超強-超低頻交流市電(50-100HZ)共纜串?dāng)_抑制

支持新版充電樁CP通信 +/-12V @1KHz PWM總線標準

高達10MHz@正弦?guī)挘?/span>48dB CMRR@1KHz共模抑制

支持低壓電源與數據信號共纜串?dāng)_共模隔離抑制

支持?jǐn)?shù)據源高阻抗輸出 國際電纜傳輸距離大于500米

無需電源 無需設置 支持熱插拔 即插即用 綠色環保

防老化ABS超薄型機殼 防老化 (防水型可選)

7.5寬大鏍絲接線端子 確保穩定可靠

-45度至+85度工業一級產品設計

綠色RHOS 符合CE/FCC國際認證

100%灌封，防水防潮耐化學性抗震動

安裝尺寸：88X38X22mm

產品應用:

新能源充電樁智能通信 特斯拉超級工廠 北汽新能源汽車 CP脈寬調制PWM通信總線抗擾 新能源EMC實驗室 工業光電控制 精密數據采集處理 樓宇對講系統 激光測距數據采集 消防系統指揮系統 多媒體數字標牌

充電樁通信系統智能升級
