摘要：
運放（operational amplifier）能對信號進行數學運算的放大電路。它曾是模擬計算機的基礎部件，采用集成電路工藝制做的運算放大器，除保持了原有的很高的增益和輸入阻抗的特點之外，還具有精巧、廉價和可靈活使用等優點，因而在有源濾波器、開關電容電路、數-模和模-數轉換器、直流信號放大、波形的產生和變換，以及信號處理等方面得到十分廣泛的應用。電流源給定的電流，此線路通電流為定值，與你的負載阻

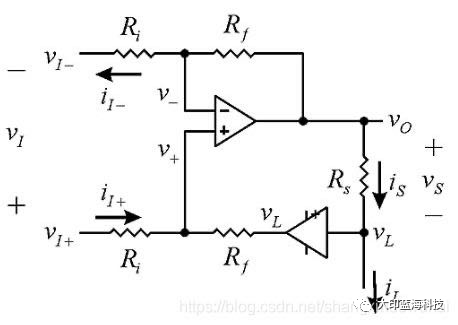

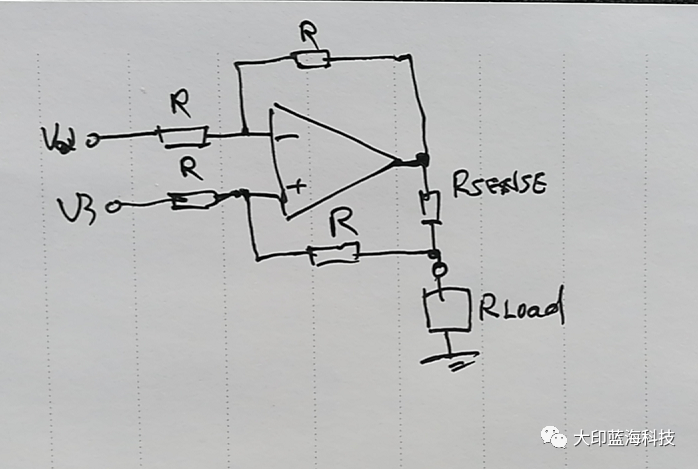

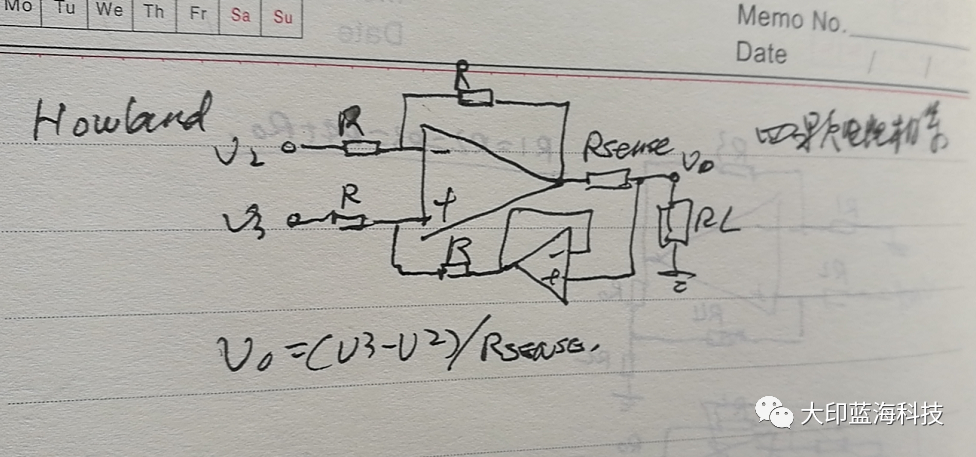

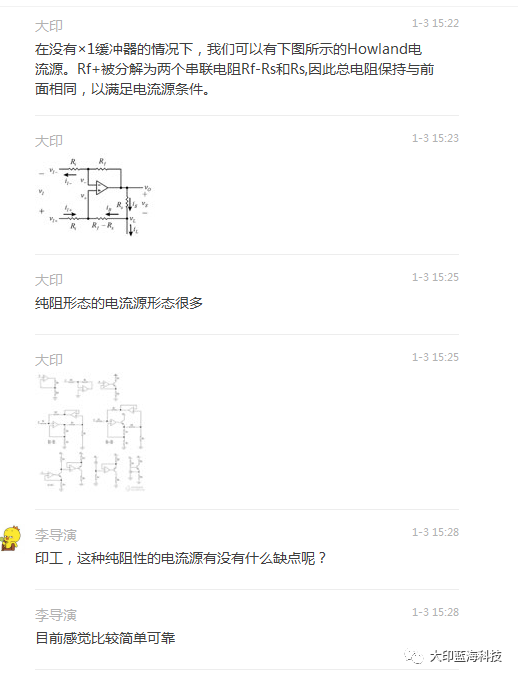

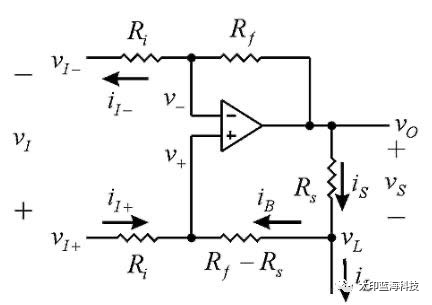

關于電流源，由麻省理工學院Brad Howland發明的運放電流源得到了廣泛使用，在電路設計領域已廣為人知。不過對于不熟悉這一行業的人來說理解起來可能有些難度。下面從比較簡單、大家熟悉的電路開始做一些解釋。

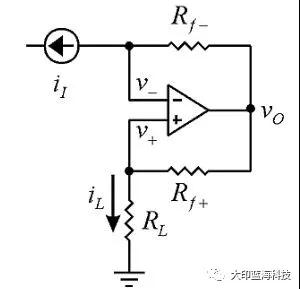

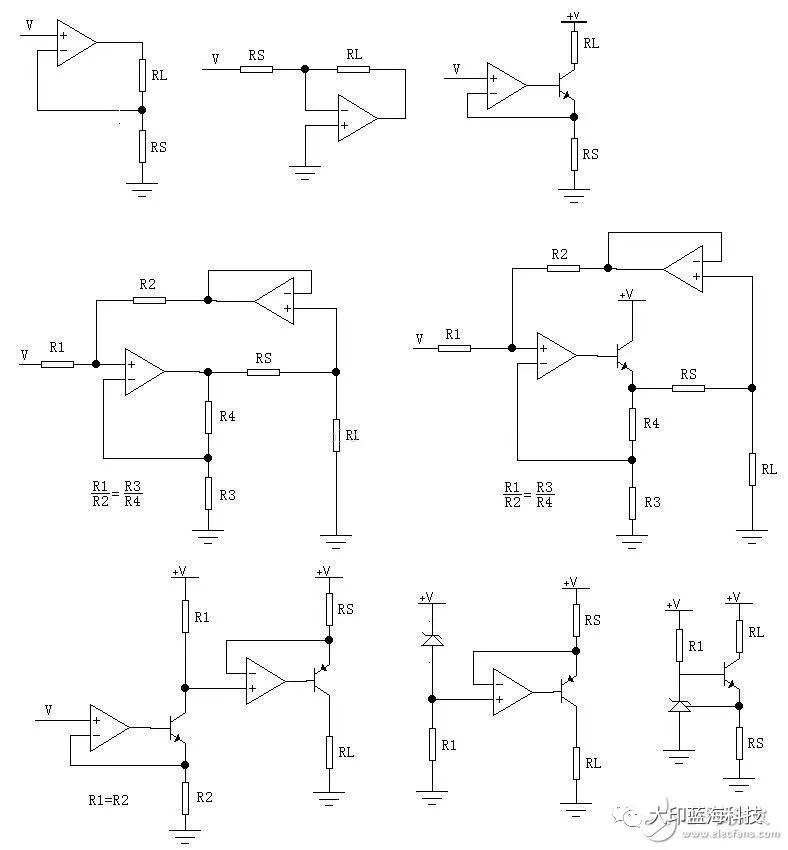

這個要討論的電路是運放電流鏡，如下圖所示。

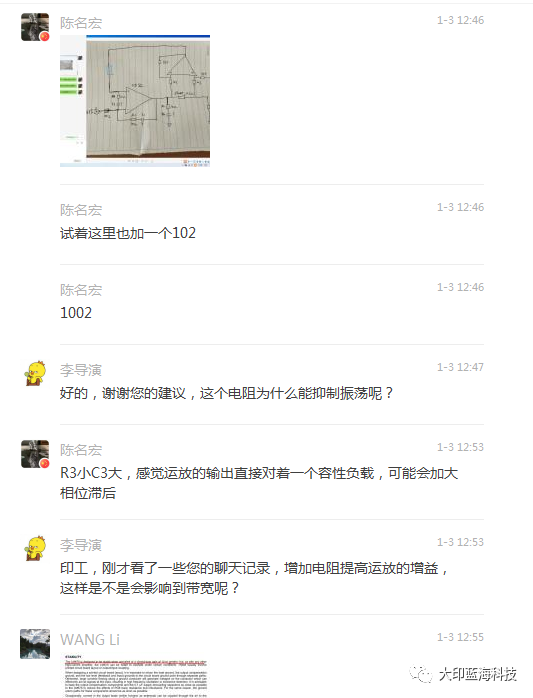

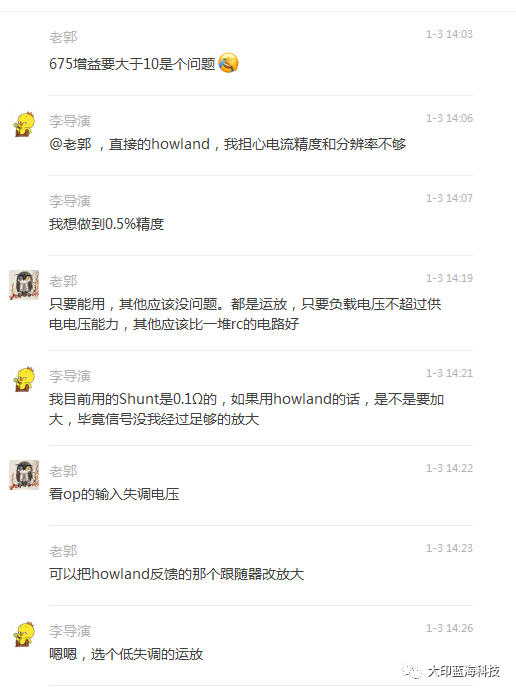

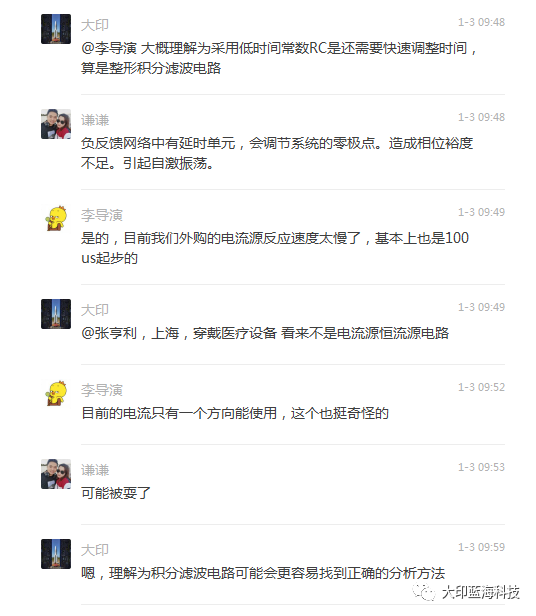

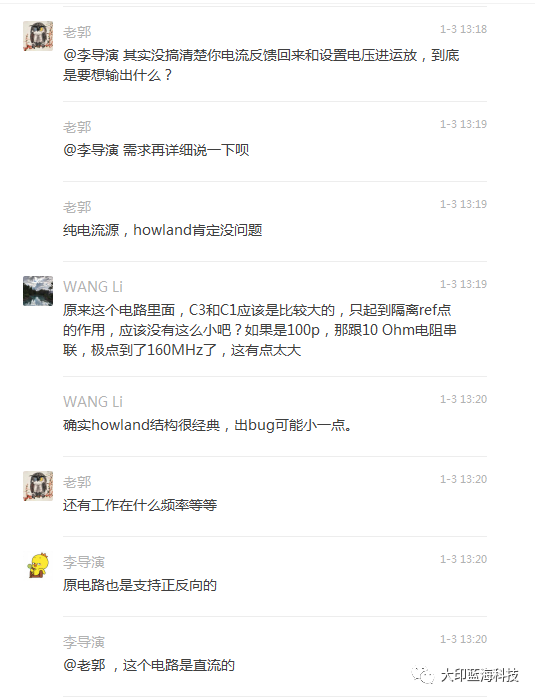

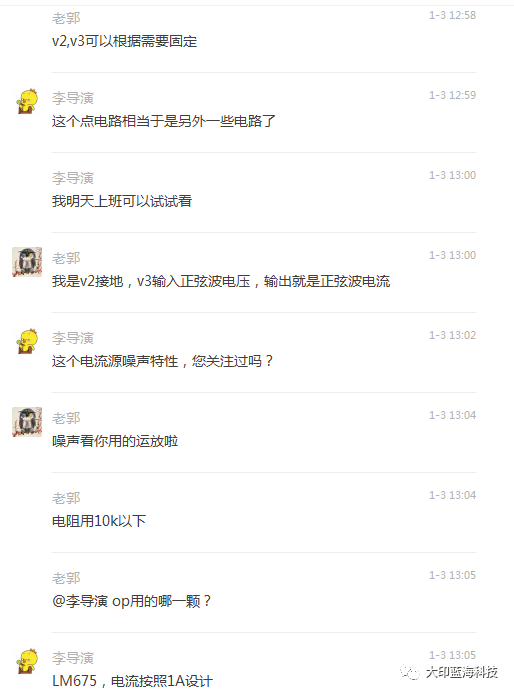

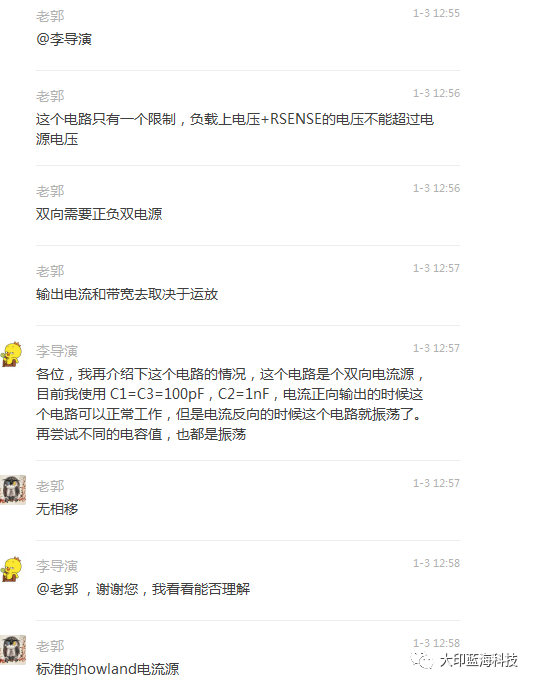

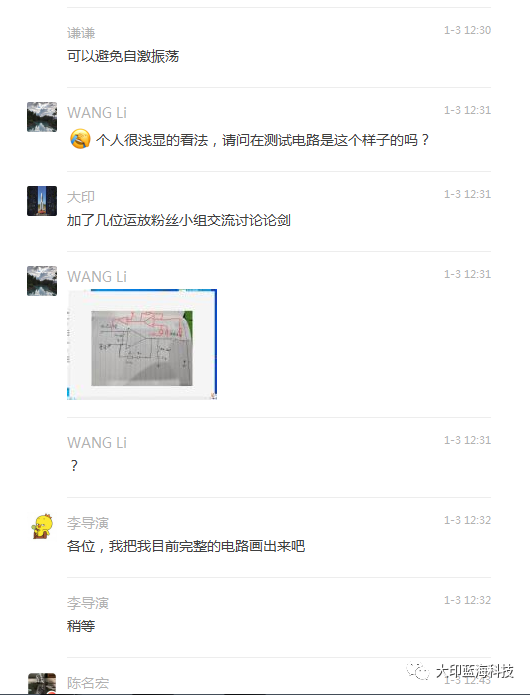

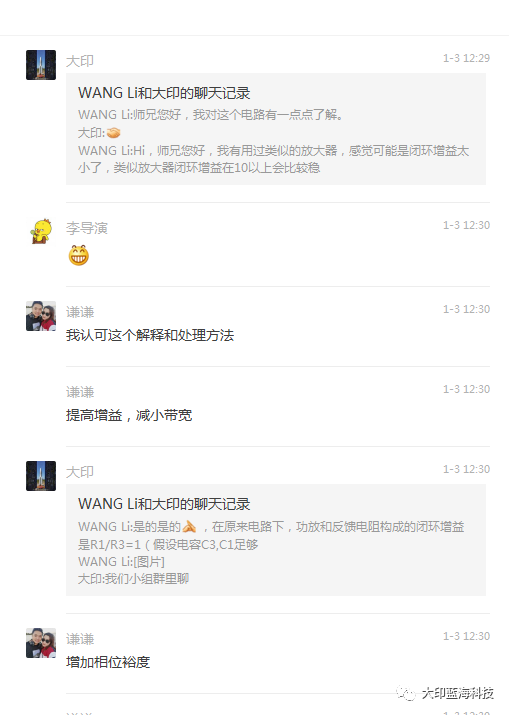

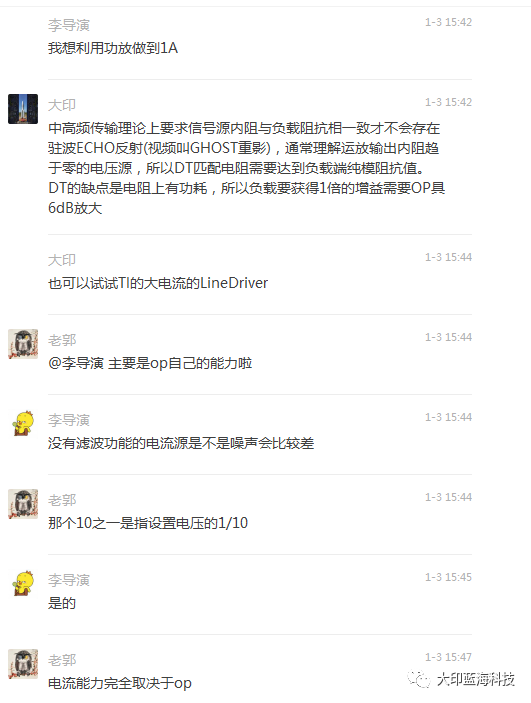

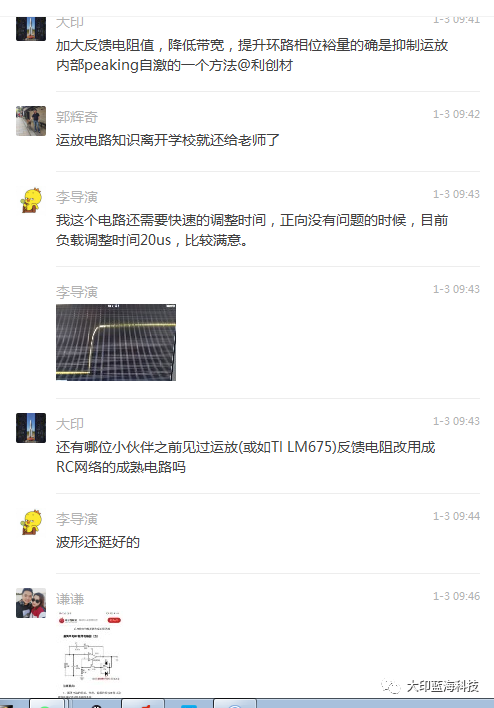

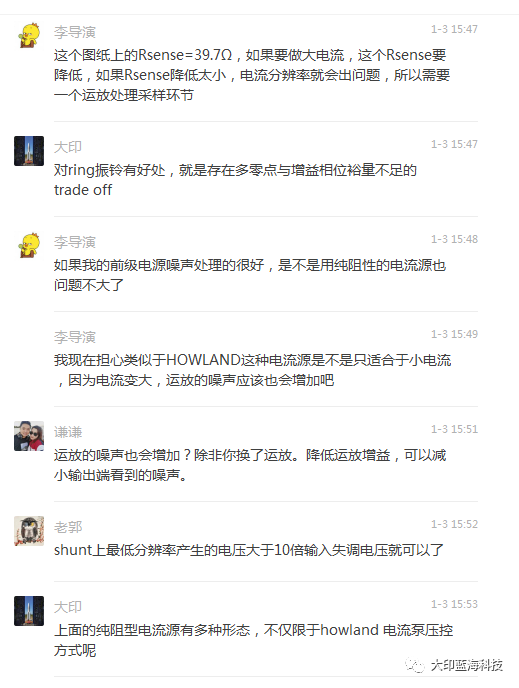

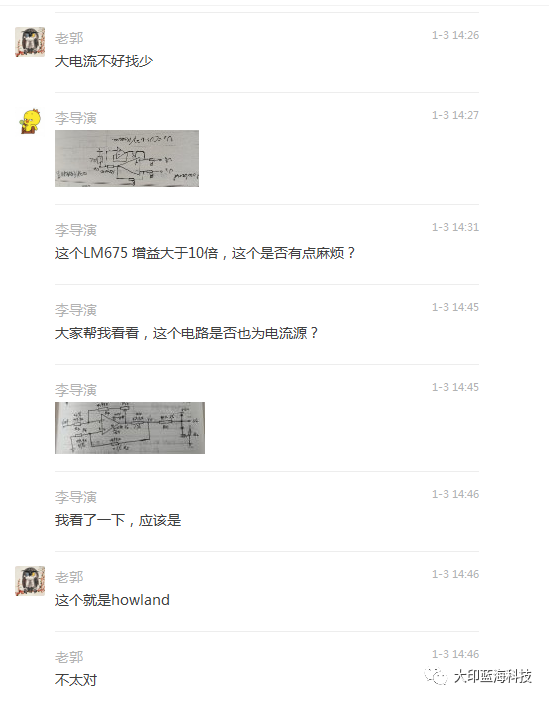

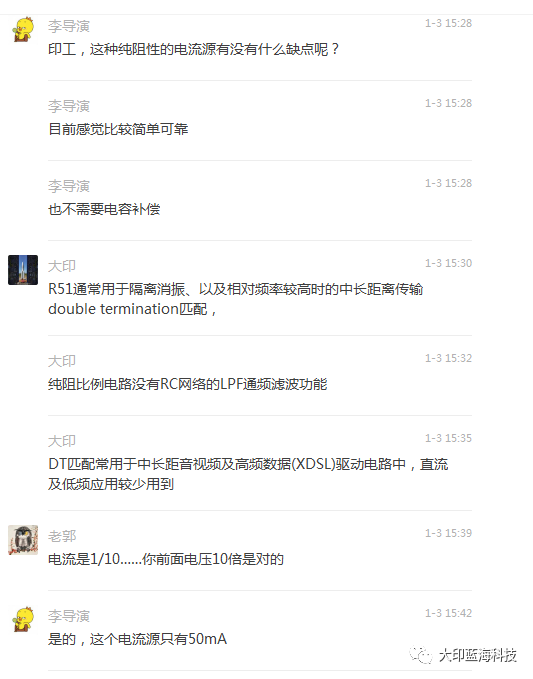

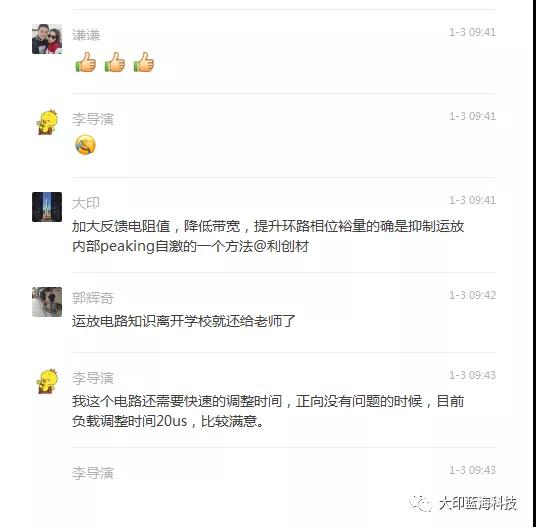

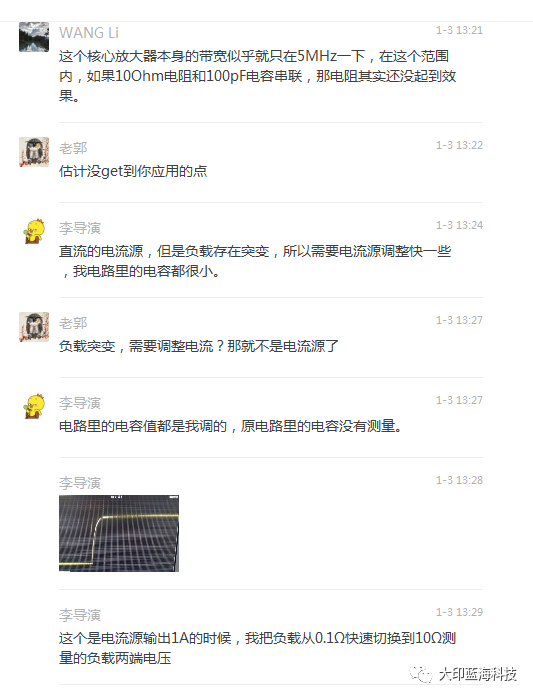

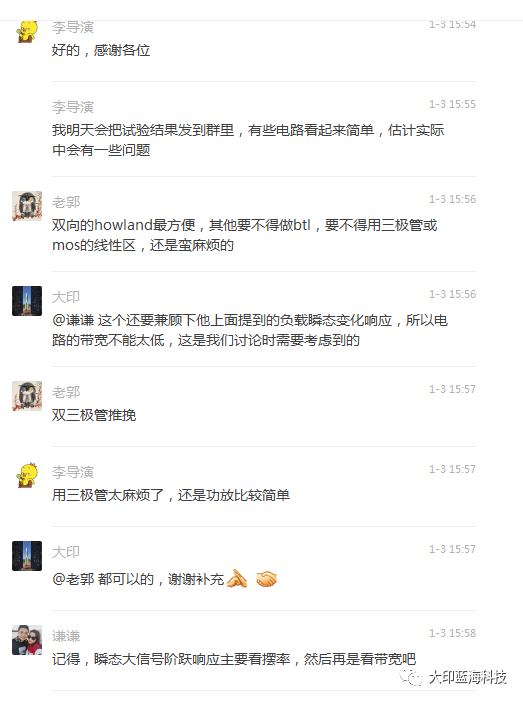

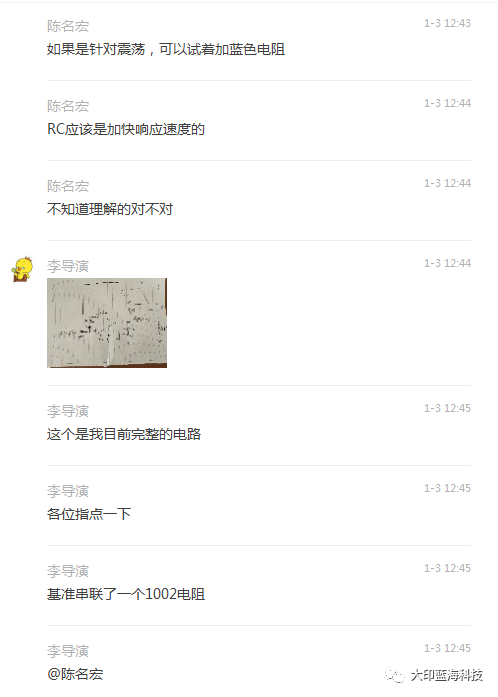

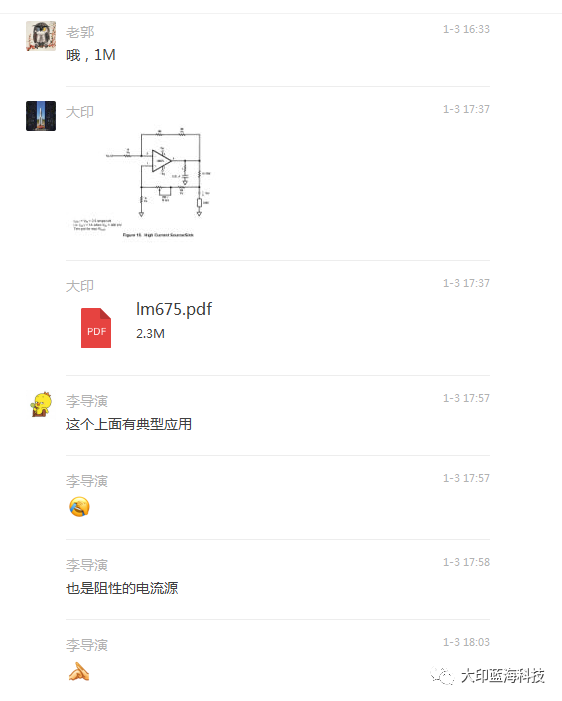

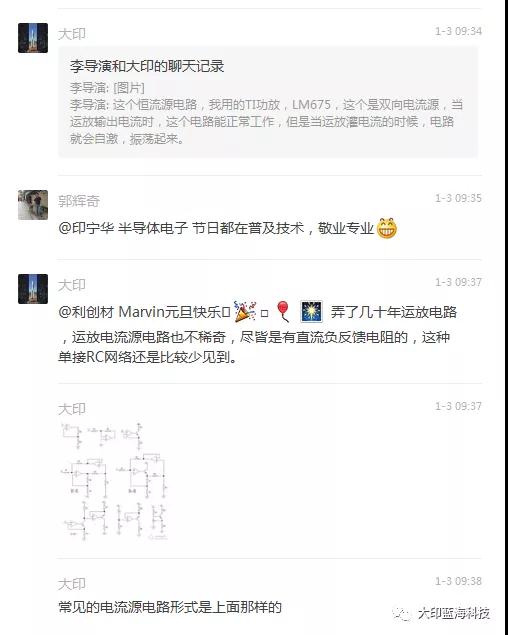

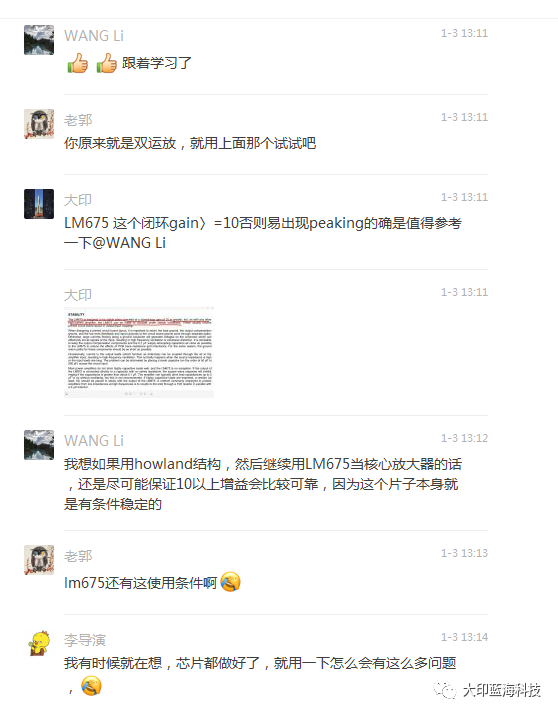

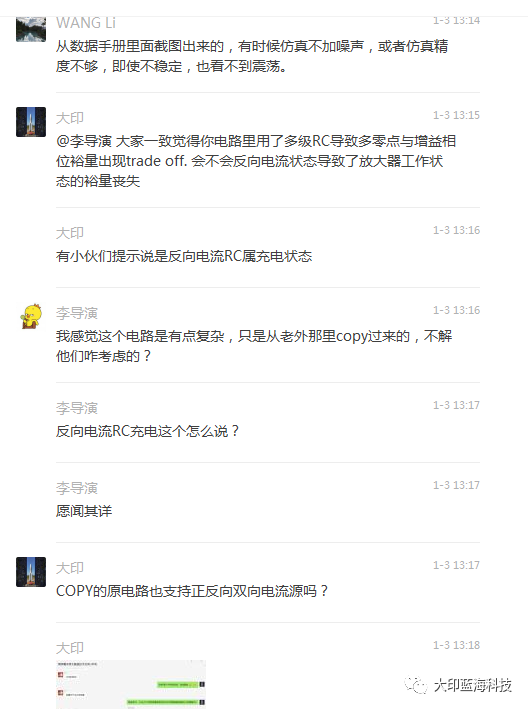

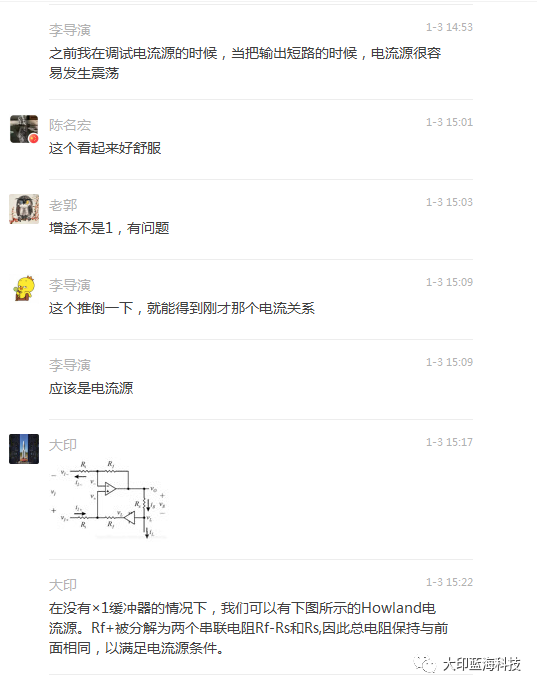

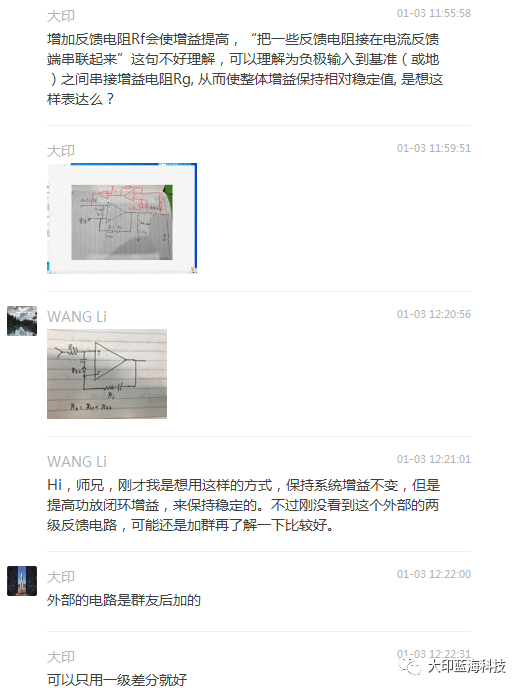

昨天的半導體電子行業小伙伴對運放濾波型電流源電路設計的論劍記錄：

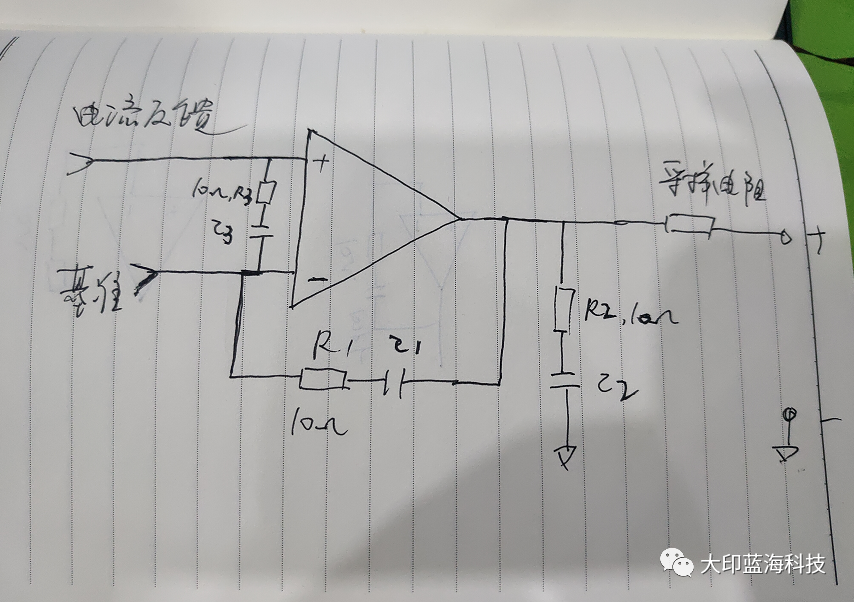

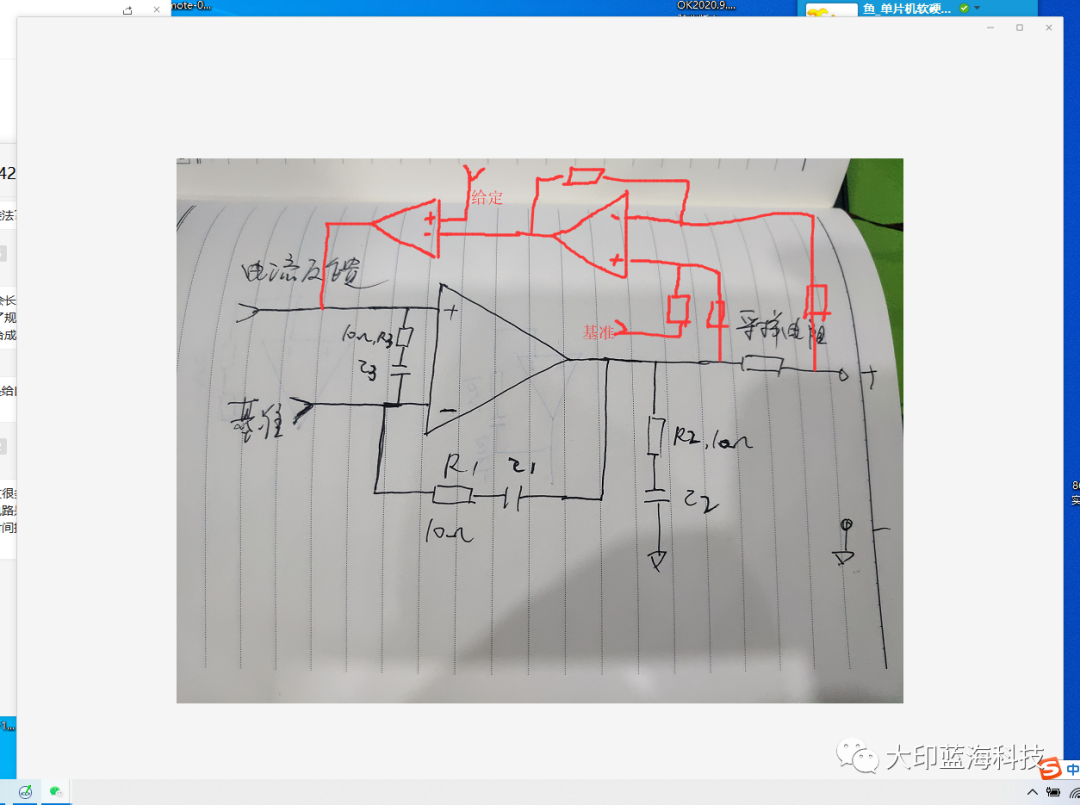

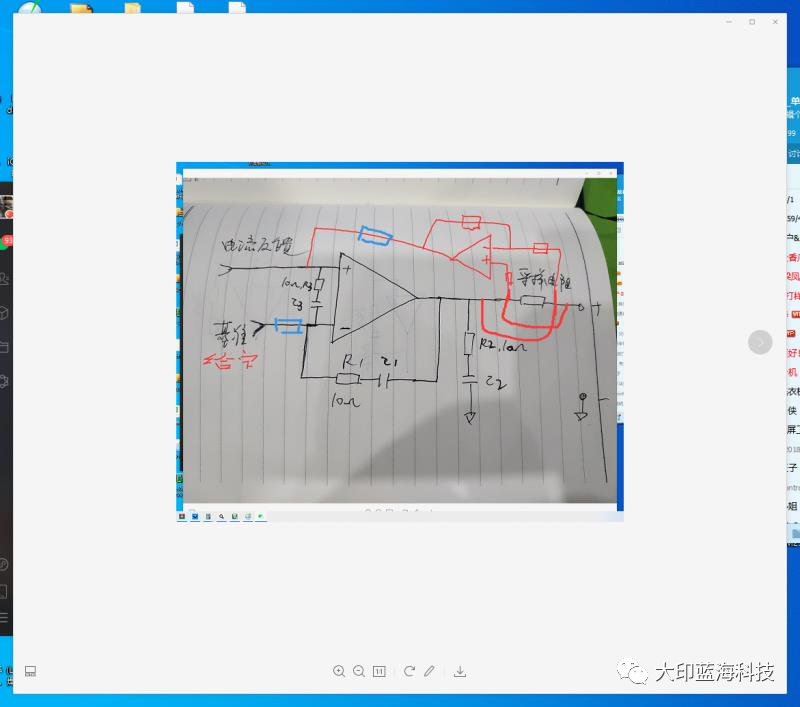

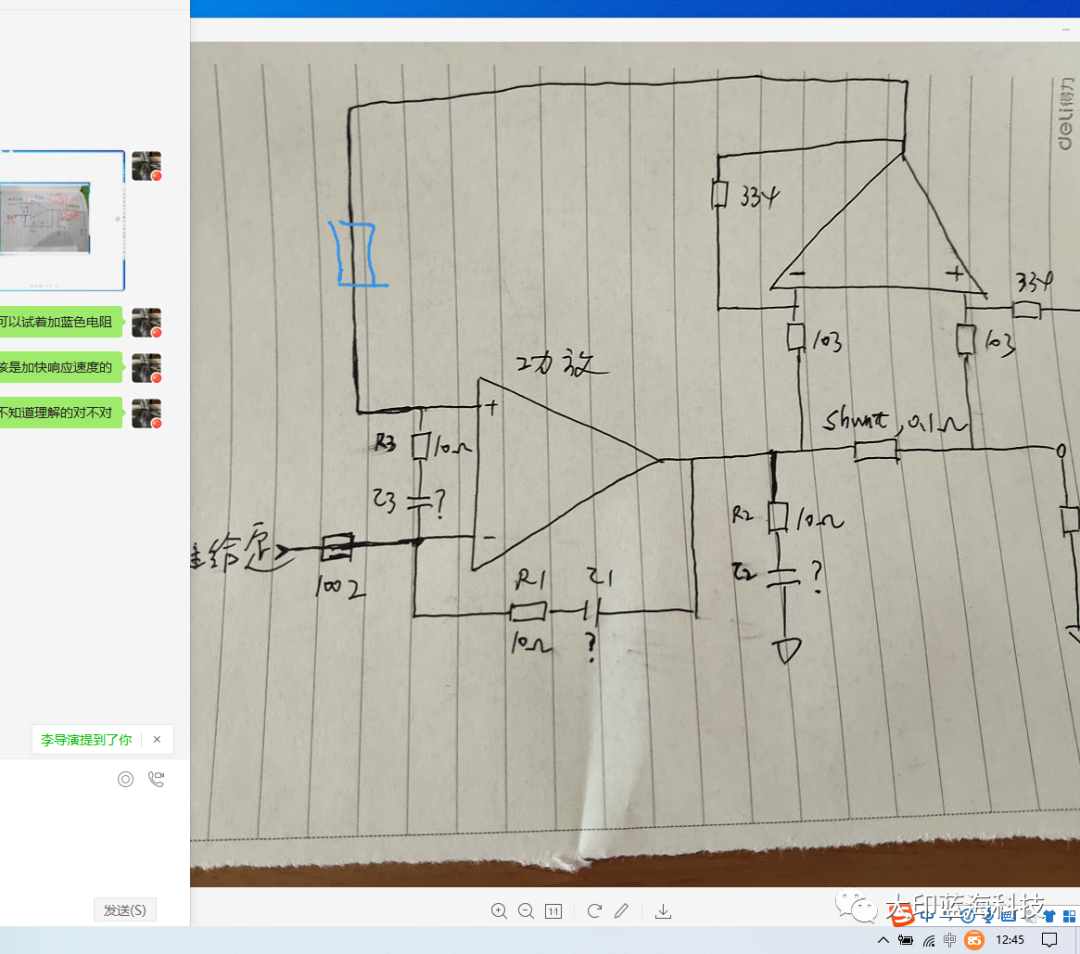

李導演:  各位大佬，幫忙看一下這個電路

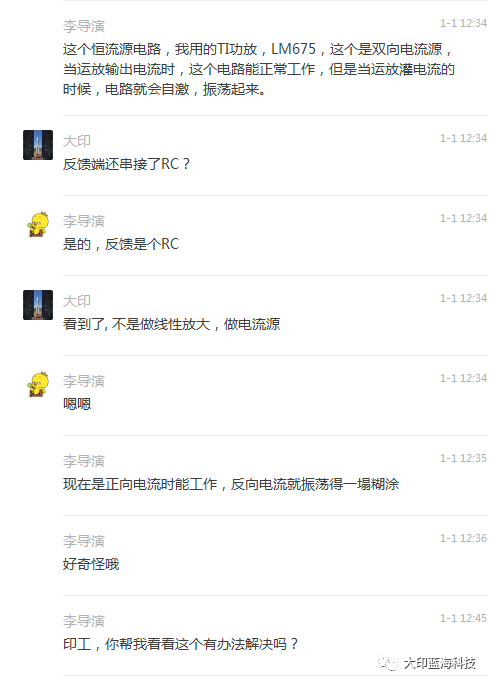

雙向電流源，正向能工作，反向振蕩，無法使用

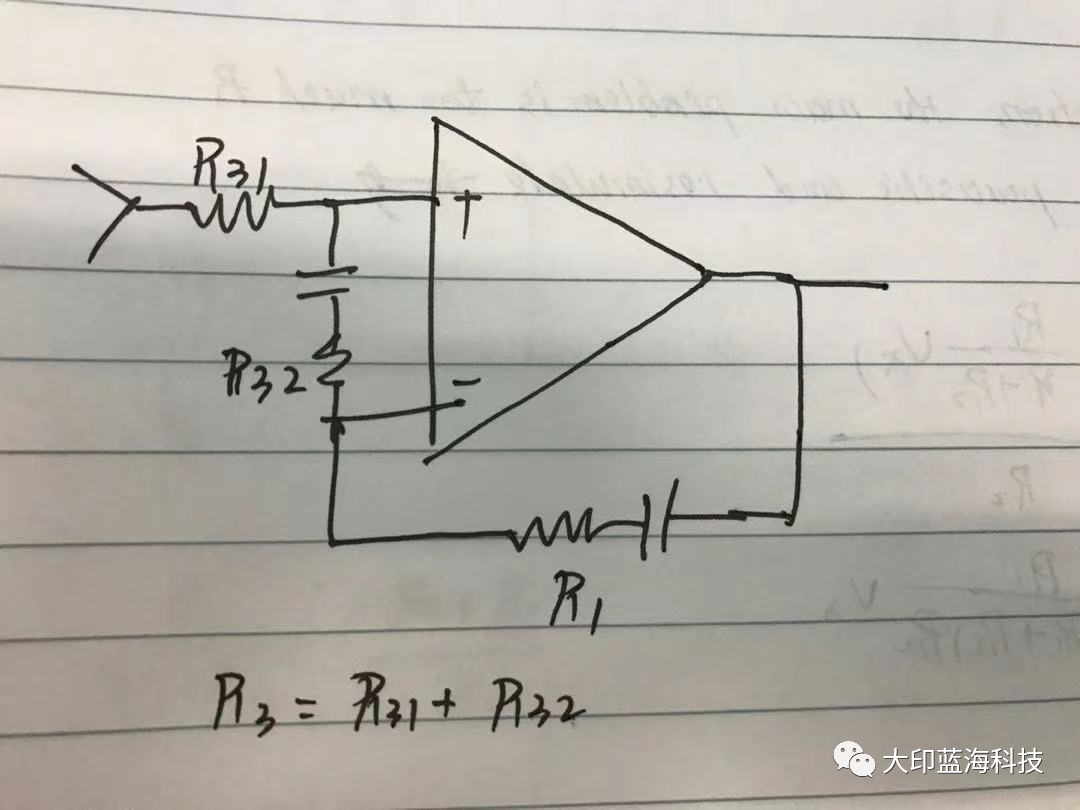

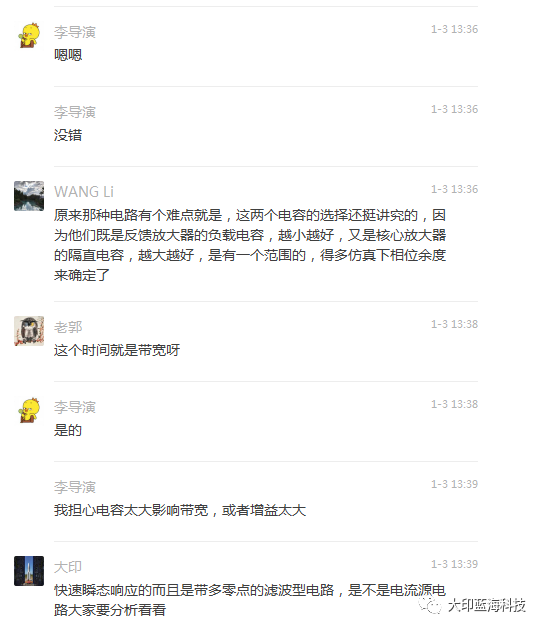

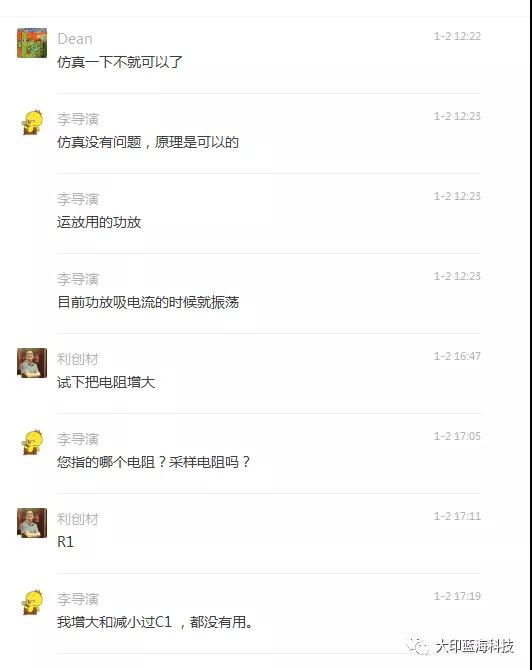

R1增大和C1增大的效果是否等價？
