網格方案的選取和網格質量是CAE仿真分析的支點，沒有網格就沒有數值計算。網格沒有認真對待，你給我一個結果，我也不相信。

從拓撲上來說，可以把有限元網格生成方法分為兩大類：

• 結構化 (constructed) 網格生成方法；




• 非結構化 (non-constructed) 網格生成方法，其可以細分為更多的劃分方法。

結構化方法是指所有的內部節點都擁有相同數目的相鄰單元，而非結構化方法剛恰恰相反。結構化方法效率高，速度快，并且有許多優化措施，對于形狀較簡單的物體，結構化方法不失為一種好的方法，但對于大量的工程問題多為復雜邊界，使得非結構化方法的優越性能得到體現。非結構化網格生成方法又稱為自動網格生成方法，所謂自動是指算法程序不需要任何用戶干預就可以在任意復雜的區域生成有效的有限元網格。

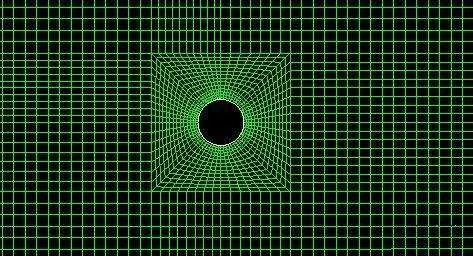

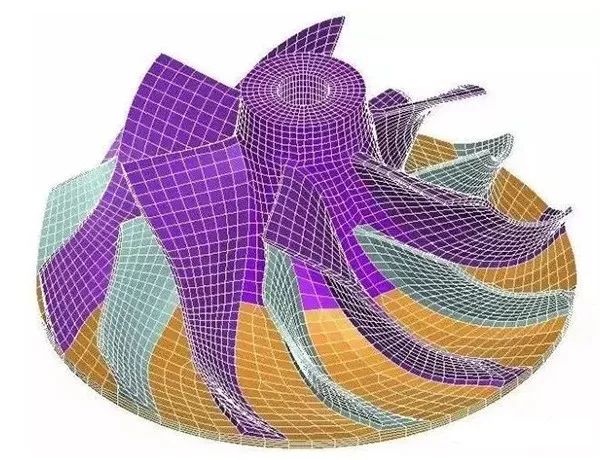

結構化網格優點：

• 利用這種網格進行數值計算的誤差很小，容易收斂，它可以很容易地實現區域的邊界擬合，適用于流體和表面應力集中等方面的計算。




• 網格生成的速度快，生成的質量好，數據結構簡單。但它只能用于模擬幾何結構較為簡單的幾何形體。

結構化網格典型的缺點：

• 適用的范圍比較窄，只適用于形狀規則的圖形。尤其隨著近幾年的計算機和數值方法的快速發展，人們對求解區域的幾何形狀的復雜性的要求越來越高，在這種情況下，結構化網格生成技術就顯得力不從心了。
