在當今快速發展的電子行業中，瞬態抑制二極管（Transient Voltage Suppressor Diode，簡稱TVS）以其卓越的浪涌電壓抑制能力，成為保護敏感電子元件免受瞬態電壓沖擊的重要器件。本文將深入探討SMBJ40CA這一型號的瞬態抑制二極管，通過詳細解析其極性、反向截止電壓、擊穿電壓、反向漏電流、峰值脈沖電流、[敏感詞]鉗位電壓和峰值脈沖功率等關鍵參數，揭示其在電路保護中的獨特優勢和應用特點。

?一、器件概述
?

SMBJ40CA是一款雙向瞬態抑制二極管，這意味著它能夠在正向和反向電壓沖擊下提供有效的保護。其設計旨在吸收和耗散電路中的瞬態能量，從而保護后續電路免受損害。

?二、關鍵參數解析?

?極性（Polarity）?：SMBJ40CA的雙向特性使其能夠無差別地應對正向和反向的瞬態電壓沖擊，簡化了電路設計的復雜性。

?反向截止電壓（Vrwm）?：40V的反向截止電壓意味著在正常工作條件下，SMBJ40CA能夠承受的[敏感詞]反向電壓為40V，而不會發生擊穿。這一參數確保了器件在正常工作范圍內的穩定性。

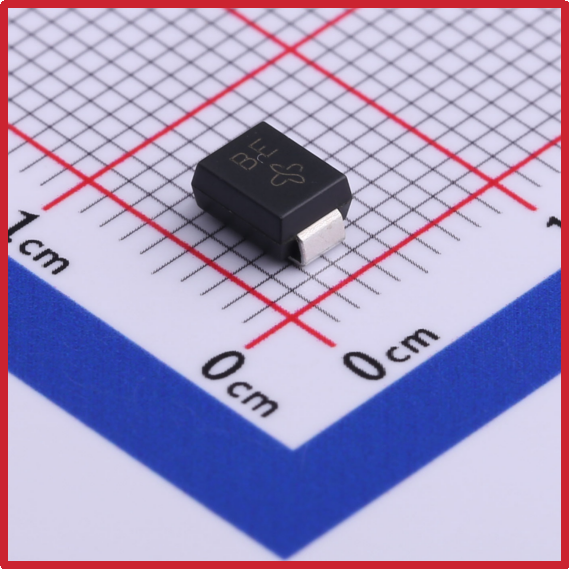

薩科微Slkor瞬態抑制二極管SMBJ40CA產品圖

?擊穿電壓（Breakdown Voltage）?：SMBJ40CA的擊穿電壓范圍在44.4V至51.1V之間。當電路中的電壓超過這一范圍時，TVS將迅速擊穿并導通，從而將瞬態電壓限制在安全水平。

?反向漏電流（Ir）?：在反向截止電壓下，SMBJ40CA的反向漏電流僅為5μA。這一極低的漏電流有助于減少器件在正常工作狀態下的功耗和發熱。

薩科微Slkor瞬態抑制二極管SMBJ40CA規格書

?峰值脈沖電流（Ipp）?：在10/1000μs的脈沖條件下，SMBJ40CA能夠承受的[敏感詞]峰值脈沖電流為9.3A。這一參數反映了器件在應對快速電壓變化時的能力，是評估其瞬態抑制性能的重要指標。

?[敏感詞]鉗位電壓（Vclamp）?：當TVS擊穿并導通后，它能夠?qū)㈦妷恒Q制在[敏感詞]鉗位電壓以下。SMBJ40CA的[敏感詞]鉗位電壓為64.5V，這有助于確保后續電路的安全運行。

?峰值脈沖功率（Ppp）?：在10/1000μs的脈沖條件下，SMBJ40CA能夠承受的[敏感詞]峰值脈沖功率為600W。這一參數反映了器件在應對高能量瞬態沖擊時的承受能力，是評估其耐用性和可靠性的重要指標。

薩科微Slkor瞬態抑制二極管SMBJ40CA相關參數

?三、應用優勢與特點
?

SMBJ40CA以其出色的瞬態抑制性能和穩定的電氣特性，在多個領域展現出廣泛的應用潛力。其雙向特性簡化了電路設計，降低了成本；同時，高擊穿電壓、低漏電流和強大的峰值脈沖承受能力，使其能夠有效地保護敏感電子元件免受瞬態電壓沖擊。此外，SMBJ40CA的緊湊封裝和高溫工作能力，使其適用于各種惡劣環境下的電路保護需求。

?四、結論

綜上所述，SMBJ40CA作為一款雙向瞬態抑制二極管，以其卓越的電氣性能和廣泛的應用潛力，成為電路保護領域的重要器件。通過詳細解析其關鍵參數，我們不難發現其在應對瞬態電壓沖擊時的出色表現。隨著電子行業的不斷發展，SMBJ40CA將在更多領域發揮重要作用，為電路的安全穩定運行提供有力保障。對于半導體行業內的專業人士而言，深入了解和掌握SMBJ40CA的特性與應用，將有助于他們更好地應對電路設計中的挑戰，推動電子產品的創新與發展。
