在電子世界中，每一個元器件都承載著特定的功能與作用。今天，我們將以一種全新的視角來剖析穩壓二極管BZT52B4V3，通過對其核心參數的解讀，探索它在電子設計領域的獨特價值。

一、穩壓之錨——4.3V的穩壓值

穩壓二極管的核心功能在于其能夠在電路中提供穩定的電壓輸出。BZT52B4V3型號二極管被設計為在反向擊穿時維持一個穩定的電壓值——4.3V。這一特性如同一個精準的錨點，為電路提供了可靠的電壓基準，確保了整體系統的穩定運行。

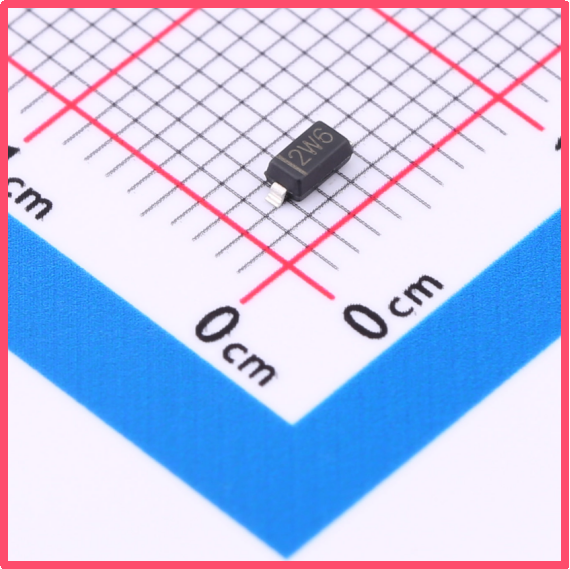

薩科微Slkor穩壓二極管BZT52B4V3產品圖

二、穩定之界——4.21V~4.39V的穩壓范圍

除了標稱的穩壓值外，BZT52B4V3還擁有一個寬泛而穩定的穩壓范圍，即從4.21V到4.39V。這個范圍不僅體現了二極管在不同工作條件下的適應性，更保障了電路在各種環境下都能維持在一個相對恒定的電壓水平，從而確保電子設備的可靠運作。

三、精準之度——±5%的精度

精度是衡量穩壓二極管性能的重要指標之一。BZT52B4V3以其±5%的高精度，展現了在電壓控制方面的卓越能力。這種精度不僅滿足了精密電子設備對電壓穩定性的嚴苛要求，更為工程師們在設計高精度電路時提供了有力的支持。

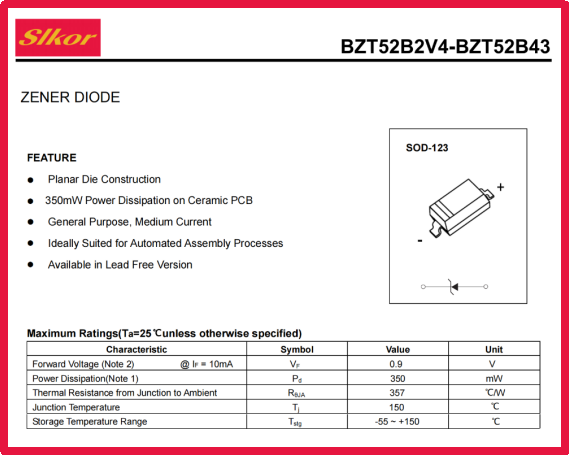

薩科微Slkor穩壓二極管BZT52B4V3規格書

四、承載之力——350mW的功率

功率是穩壓二極管能夠持續穩定工作的關鍵。BZT52B4V3的額定功率為350mW，意味著它能夠在不超過這一功率的情況下持續穩定地工作。這一特性為電路設計師提供了更多的靈活性，在確保性能的同時，也兼顧了元器件的耐用性和可靠性。

五、細微之流——3μA的反向電流

反向電流是衡量穩壓二極管性能的另一關鍵指標。BZT52B4V3在反向偏置狀態下的電流僅為3μA，這一微小的電流值不僅減少了不必要的功耗，更提高了電路的整體效率。在追求綠色環保和高效能的今天，這一特性無疑為BZT52B4V3增添了不小的競爭力。

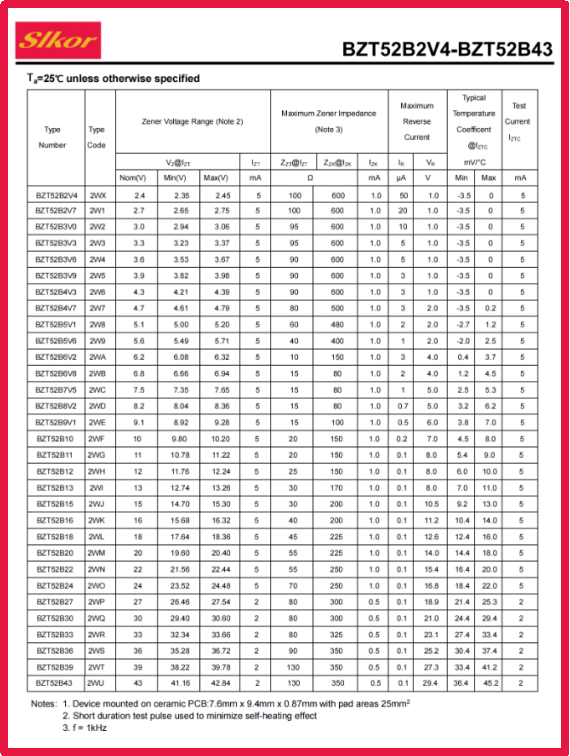

薩科微Slkor穩壓二極管BZT52B4V3相關參數

六、穩壓二極管在汽車電子中的EMC（電磁兼容性）設計

隨著汽車電子技術的飛速發展，電磁兼容性（EMC）問題日益成為設計中的重要考量因素。在復雜的汽車電子系統中，各種電子元器件在運行時會產生電磁輻射和電磁干擾，這可能對系統的正常運行造成不利影響。穩壓二極管作為汽車電子系統中的重要組成部分，其在EMC設計中的作用不容忽視。

1.穩壓二極管與EMC的關系

穩壓二極管的主要功能是提供穩定的電壓輸出，保護電路免受電壓波動的影響。然而，在汽車電子系統中，其特性還能對EMC性能產生積極影響。首先，穩壓二極管通過其反向擊穿特性，能夠在一定程度上吸收和抑制電路中的瞬態電壓和浪涌電流，從而減少這些因素對系統EMC性能的影響。其次，通過合理的布局和電路設計，穩壓二極管還能作為電磁屏蔽的一部分，降低電磁輻射和電磁干擾的傳播。

2.穩壓二極管在EMC設計中的作用

瞬態電壓抑制：汽車電子系統中，由于負載突變、電源波動等原因，會產生瞬態電壓和浪涌電流。這些瞬態現象不僅會對電路中的元器件造成損害，還會產生電磁輻射，影響系統的EMC性能。穩壓二極管能夠在瞬態電壓超過其穩壓值時迅速導通，將電壓鉗制在穩定水平，從而有效抑制瞬態電壓和浪涌電流的產生，減少電磁輻射。

電磁屏蔽：在EMC設計中，合理的電磁屏蔽是降低電磁輻射和電磁干擾的重要手段。穩壓二極管雖然不直接作為電磁屏蔽材料使用，但通過其布局和電路設計，可以與其他電磁屏蔽措施相結合，形成更加有效的電磁屏蔽體系。例如，將穩壓二極管放置在關鍵信號線附近，利用其金屬封裝殼體作為電磁屏蔽的一部分，可以降低信號線受到的電磁干擾。

提高電路穩定性：穩定的電壓輸出是汽車電子系統正常運行的基礎。穩壓二極管通過其穩壓特性，為電路提供穩定的電壓源，減少了因電壓波動而引起的電路不穩定現象。這種穩定性不僅有利于電路本身的正常運行，還有助于降低因電路不穩定而產生的電磁輻射和電磁干擾。

3.設計過程中需要考慮的因素

選型：在選擇用于汽車電子系統的穩壓二極管時，需要綜合考慮其穩壓值、功率、精度等性能參數以及工作溫度范圍、封裝形式等物理特性。確保所選穩壓二極管能夠滿足系統對電壓穩定性和EMC性能的要求。

布局與布線：合理的布局和布線是降低電磁輻射和電磁干擾的關鍵。在設計過程中，需要注意穩壓二極管的布局位置以及與其他元器件之間的間距和布線方式。避免將穩壓二極管放置在電磁輻射源附近或信號線密集的區域，以減少其對系統EMC性能的影響。

接地與屏蔽：良好的接地和屏蔽措施是降低電磁輻射和電磁干擾的有效手段。在設計過程中，需要確保穩壓二極管的接地良好，并與其他接地系統保持適當?shù)倪B接。同時，可以采用金屬屏蔽殼等屏蔽措施來降低穩壓二極管及其周圍電路的電磁輻射水平。
