器件調試是集成電路開發中確保芯片性能達標的核心環節，其本質是通過系統性調整工藝參數、優化器件結構、驗證功能可靠性，最終實現設計目標的過程。類比汽車發動機調校，工程師需在復雜變量中找到[敏感詞]平衡點，讓每個晶體管如同氣缸般精準協作。以下從五個維度展開：

一、調試目標與核心挑戰

• 性能校準：確保晶體管閾值電壓（Vt）、驅動電流（Idsat）等關鍵參數匹配設計規格，如同調整發動機的壓縮比與燃油噴射量。

• 電性缺陷修復：解決漏電（Leakage）、擊穿電壓（BV）不足等問題，類似于排除油路堵塞或點火系統故障。

• 工藝窗口優化：確定光刻、刻蝕等工藝參數的容忍范圍（如CD均勻性），避免良率波動，如同控制發動機零件公差。

二、調試流程與關鍵技術

1. 前導實驗設計（DOE）

• 采用正交實驗法，對多工藝參數（如離子注入劑量、退火溫度）進行組合測試，快速定位敏感變量。

• 案例：55nm eFlash研發中，通過調整柵氧厚度與氮化層濃度，優化存儲單元的數據保持能力。

2. 電性參數提取

• 使用WAT（晶圓允收測試）監測晶體管IV曲線、接觸電阻等參數，生成工藝-電性關聯模型。

• 工具：探針臺配合參數分析儀（如Keysight B1500），實時采集數千個測試點的數據。

3. 失效分析與根因溯源

• 物理失效定位：采用FIB（聚焦離子束）切割異常區域，結合SEM/TEM觀察結構缺陷。

• 電性失效模式：通過CP（芯片探針測試）定位SRAM單元失效位，結合電壓襯度分析鎖定金屬短路或接觸孔異常。

• 案例：130nm EEPROM良率提升項目中，通過反向解剖發現多晶硅刻蝕殘留導致存儲窗口縮小，優化刻蝕配方后良率提升12%。

4. 可靠性驗證閉環

• 加速壽命測試：進行TDDB（時間依賴介電擊穿）、HTOL（高溫工作壽命）等測試，預測器件10年使用壽命。

• 數據示例：55nm邏輯芯片在1.8V/125℃條件下HTOL 1000小時，失效比例需＜0.1%才能通過車規認證。

5. 工藝-設計協同優化

• 版圖敏感度分析：識別易受工藝波動影響的布局結構（如密集連線區域），通過OPC（光學鄰近校正）補償光刻畸變。

• 案例：90nm BCD工藝中，調整DMOS器件場板結構，將擊穿電壓從32V提升至45V，同時降低導通電阻。

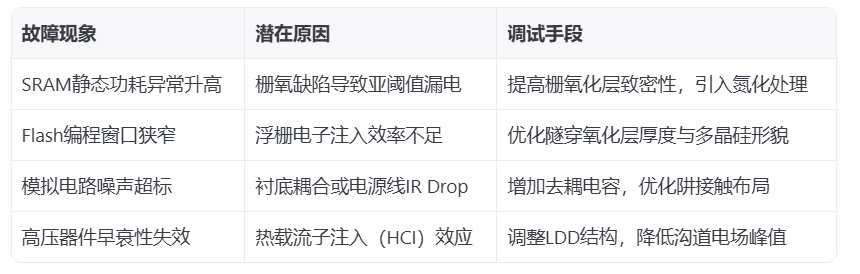

三、典型問題與解決方案

四、跨周期協同管理

• 技術節點遷移：55nm向40nm過渡時，需重新評估應變硅技術對載流子遷移率的影響。

• 多項目并行：采用模塊化調試策略，例如將eFlash存儲單元與邏輯CMOS器件的工藝優化分階段實施。

• 知識沉淀：建立工藝缺陷庫（如刻蝕微負載效應數據庫），加速新項目的調試周期。

五、前沿技術融合

• AI輔助調試：利用機器學習分析海量WAT/CP數據，預測工藝偏差對良率的影響。例如，某55nm MCU項目通過AI模型提前識別柵極高度異常，節省20%調試時間。

• 三維集成挑戰：在3D NAND堆疊工藝中，調試重點轉向通道孔深寬比控制與層間應力匹配。

器件調試的本質是在微觀尺度上實現"設計-工藝-測試"的三角平衡，既需要深諳半導體物理原理，又需掌握統計分析與工程化思維。每一次參數微調，都可能引發蝴蝶效應，這正是其技術含量所在。
