1. 什么是SOI技術？

SOI（Silicon-On-Insulator）是一種半導體制造技術，其中硅晶圓的一部分被絕緣層（通常是二氧化硅）隔離開來，這樣可以有效地減少寄生電容和漏電流，提升器件性能。

2. SOI晶圓的結構

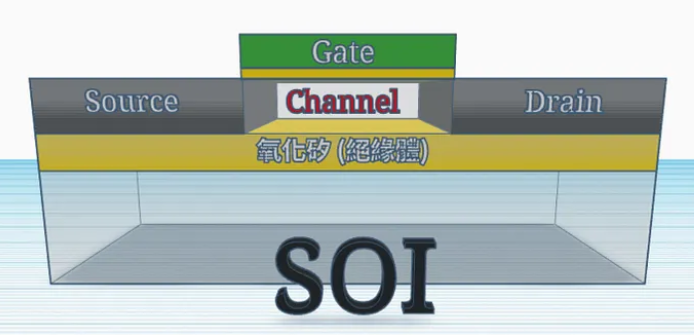

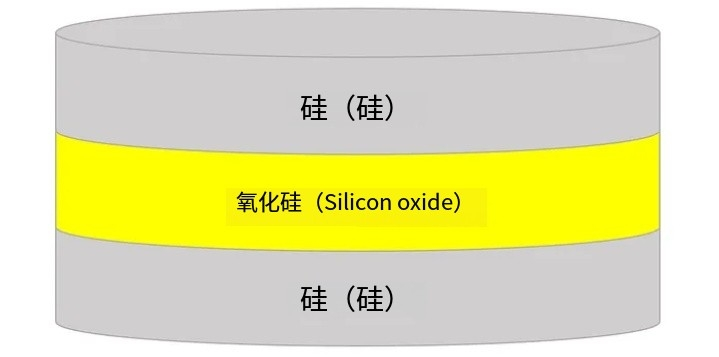

SOI晶圓通常由三層組成：

頂層硅（Device Layer）：這是最終形成半導體器件的硅層。厚度通常為幾十納米到幾微米，取決于具體應用。

絕緣層（Buried Oxide, BOX）：在頂層硅和基底硅之間，是一層薄薄的氧化硅（SiO?）層，通常厚度為幾十到幾百納米。這一層起到電氣隔離的作用，減少了器件的寄生效應。

基底硅（Substrate）：最底層通常是一個較厚的硅基底，起到機械支撐的作用。

3. SOI技術的優點

SOI技術相較于傳統的體硅技術（Bulk Silicon），具有以下技術優勢：

• 減少寄生電容：SOI結構中，器件與基底之間的絕緣層（BOX）大大減少了寄生電容，這使得電路的開關速度更快，功耗更低。

• 減少漏電流：絕緣層的存在減少了漏電流，尤其在低功耗應用中，這一點顯得尤為重要。

• 抗輻射能力增強：SOI器件對輻射的敏感度較低，適用于航空航天和其他高輻射環境。

• 改善短溝道效應：在深亞微米工藝中，SOI結構能有效抑制短溝道效應，使得器件性能更穩定。

4. SOI器件的類型

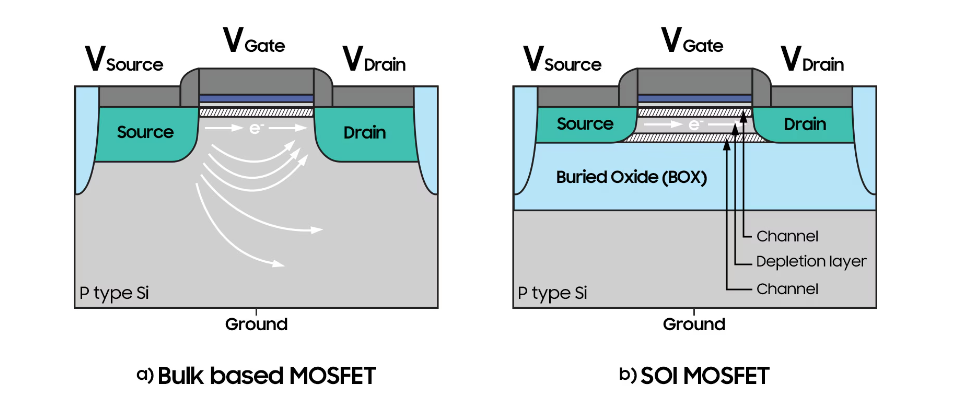

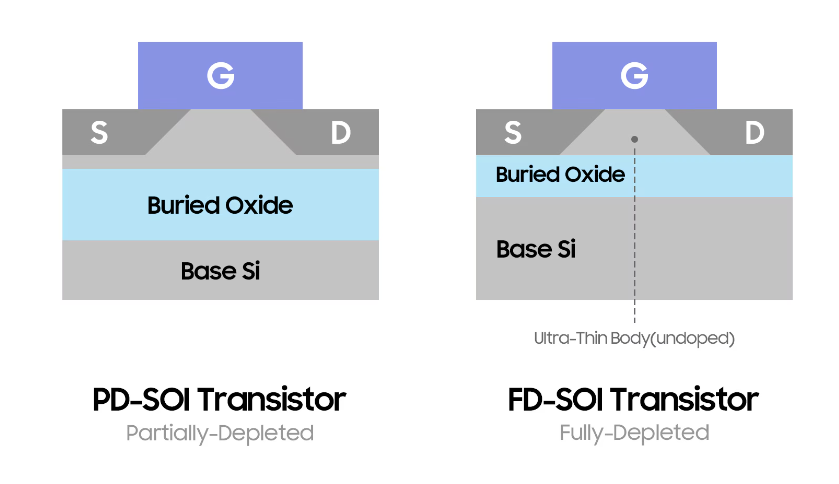

完全耗盡型SOI（Fully Depleted SOI, FD-SOI）：在FD-SOI中，頂層硅薄到可以完全耗盡，這進一步減少了功耗并提高了器件速度。

部分耗盡型SOI（Partially Depleted SOI, PD-SOI）：PD-SOI中，頂層硅較厚，并未完全耗盡，因此寄生效應仍然存在，但工藝難度較低，適用于一些特定應用。

5. 傳統體硅（Bulk Silicon）技術的局限性

在傳統的體硅工藝中，硅基底直接作為器件的主要材料。隨著半導體工藝尺寸不斷縮小，傳統體硅技術逐漸暴露出一系列局限性：

• 寄生電容增加：由于體硅中的器件與基底之間沒有絕緣層，寄生電容較大，導致開關速度變慢和功耗增加。

• 短溝道效應加劇：隨著特征尺寸的縮小，短溝道效應變得明顯，導致閾值電壓不穩定，影響器件性能。

• 漏電流增加：在超小尺寸下，漏電流的增加對功耗和可靠性產生負面影響，特別是在低功耗應用中。

• 熱效應：體硅中的熱傳導路徑復雜，導致局部熱積累，進而影響器件性能和可靠性。

6. SOI技術的必要性

SOI技術通過在頂層硅和基底之間引入絕緣層（通常是二氧化硅），有效地克服了傳統體硅技術的局限性。

下面是SOI技術的主要優勢：

• 減少寄生電容，提高開關速度：SOI結構通過在器件層與基底之間引入一層絕緣氧化物，大幅降低了寄生電容。這直接提升了器件的開關速度和頻率響應能力，使其在高性能計算和通信領域具有顯著優勢。

• 改善短溝道效應，提高器件性能：SOI技術能夠有效減輕短溝道效應，這是因?yàn)榻^緣層隔離了器件與基底的相互作用，從而保持了閾值電壓的穩定性。這對于超小尺寸的器件尤為關鍵，可以顯著提高工藝的可控性和產品的一致性。

• 降低漏電流，提升低功耗性能：由于絕緣層的存在，SOI器件具有更低的漏電流，這使得它們?cè)诘凸暮捅銛y式應用中表現出色，如智能手機、可穿戴設備和物聯網設備。這種低功耗特性也有助于延長電池壽命和減少熱管理需求。

• 增強抗輻射能力：SOI器件對輻射環境具有更強的耐受性，因?yàn)榻^緣層能夠阻止部分輻射引起的電荷積累和電流泄漏。這使得SOI技術成為航空航天、[敏感詞]和高可靠性應用中的理想選擇。

• 提升熱管理能力：SOI技術的絕緣層減少了與基底的熱耦合，從而更容易進行熱管理。這在高密度集成電路中，尤其是3D集成和多芯片封裝中，能夠有效降低熱積累對器件性能的影響。

7. SOI技術的應用

SOI技術被廣泛應用于高性能微處理器、射頻（RF）器件、低功耗消費電子產品和汽車電子等領域。尤其在需要高開關速度、低功耗和高可靠性的場景下，SOI技術展現了顯著的優勢，包括但不限于：高性能微處理器和服務器芯片、射頻（RF）前端和高速通信芯片、航空航天和[敏感詞]電子、高可靠性汽車電子。

4. 技術挑戰和未來展望

雖然SOI技術具有顯著的優勢，但其制造成本較高，同時面臨薄膜厚度控制和應力管理等技術挑戰。SOI器件的熱管理也不同于傳統的體硅器件，需要特別設計。然而，隨著先進工藝的進步和市場對高性能、低功耗需求的增加，SOI技術的前景依然廣闊。未來的發展將集中于降低制造成本、提高工藝良率以及進一步優化器件性能。
