產品概述

薩科微slkor三極管2SA1661-Y是一款高性能的PNP型三極管，專為需要高電壓、大電流處理能力以及穩定高頻特性的電子應用而設計。其出色的電氣參數、高可靠性和緊湊的SOT-89封裝，使其成為眾多工業、消費電子及汽車電子領域的優選元件。該三極管能夠承受高達-120V的集射極擊穿電壓，并具備-800mA的集電極電流能力，同時保持低功耗和優異的直流電流增益，為各種復雜電路提供強有力的支持。

產品特性

高電壓承受能力：集射極擊穿電壓(Vceo)達到-120V，滿足高電壓應用需求。

大電流處理能力：集電極電流(Ic)可達-800mA，適用于需要較大電流的電路場景。

低功耗：功率(Pd)僅為500mW，有助于降低系統整體功耗，提高能效。

低截止電流：集電極截止電流(Icbo)低至-100nA，減少靜態功耗，提升系統穩定性。

低飽和電壓：在集電極電流分別為-500mA和-50mA時，集電極-發射極飽和電壓(VCE(sat))為-1V，確保信號在飽和狀態下的低損耗傳輸。

穩定的直流電流增益：在特定條件下（如Ic=-100mA, Vce=-5V），直流電流增益(hFE)達到240，保證信號放大的穩定性和準確性。

高速特性：特征頻率(fT)為120MHz，支持高頻信號的快速處理，適用于高速電路應用。

寬工作溫度范圍：工作溫度范圍可達+150℃（Tj），確保在高溫環境下的穩定工作。

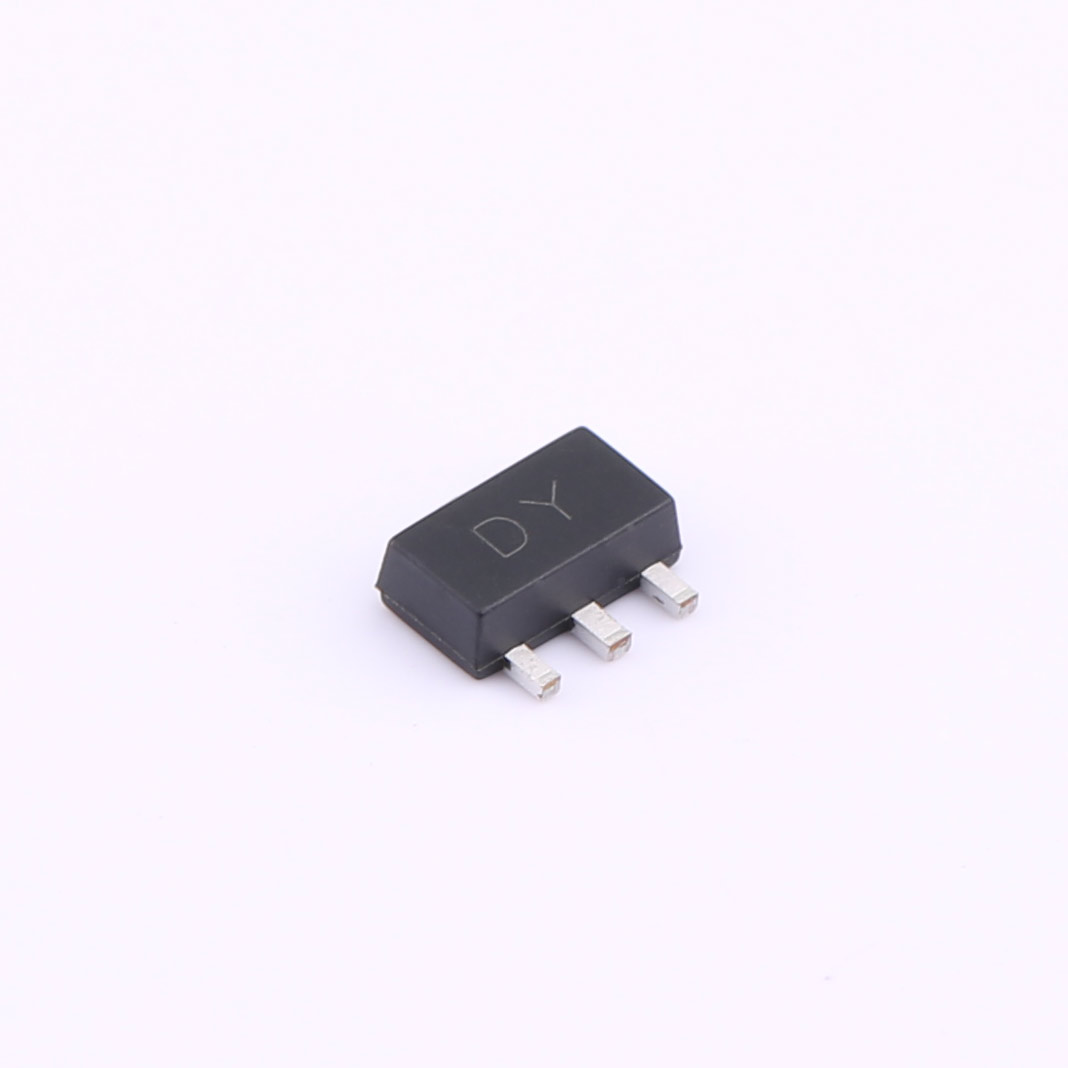

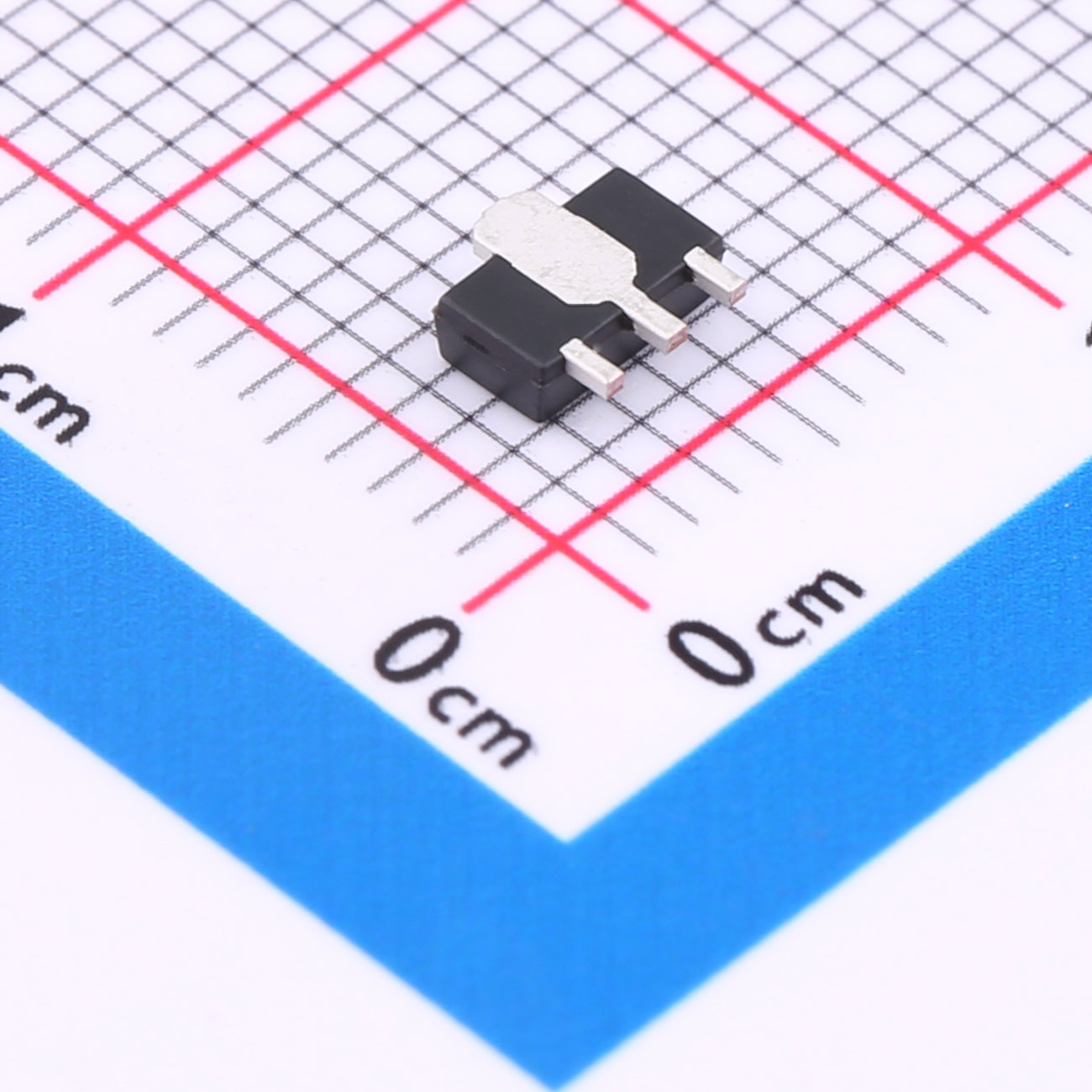

緊湊封裝：SOT-89封裝設計，既保證了電氣性能，又便于安裝和布線。

產品優勢

高性能指標：集高電壓、大電流、低功耗于一體，滿足多樣化電路設計需求。

穩定可靠：優異的電氣參數和寬工作溫度范圍，確保在各種環境下都能穩定工作。

高頻響應：支持高頻信號的快速處理，適應現代電子系統對速度的要求。

易于集成：緊湊的SOT-89封裝，便于高密度電路板的布局和設計，降低系統成本。

應用領域

通信設備：用于高頻信號放大、開關控制等關鍵模塊。

汽車電子：如發動機控制系統、車載音響系統、傳感器接口等。

工業控制：電機驅動、精密儀器信號處理、電源管理等。

消費電子：高端音頻設備、電源供應器、智能家居控制系統等。

注意事項

電壓與電流限制：使用過程中應嚴格遵守規定的集射極擊穿電壓和集電極電流限制，以防器件損壞。

散熱設計：在高功率應用中，需合理設計散熱系統，確保三極管在額定溫度范圍內工作。

靜電防護：在處理和安裝過程中，采取必要的靜電防護措施，避免靜電對器件的損害。

存儲條件：存放在干燥、陰涼、無腐蝕性氣體的環境中，避免長時間暴露在高溫或高濕度條件下。

2SA1661-Y以其卓越的性能和廣泛的應用領域，為現代電子系統的發展提供了強有力的支持。
