產品概述

薩科微slkor三極管2SD1766-R是一款高性能的NPN型三極管，專為需要高效電流放大、快速開關響應以及穩定工作的電子系統而設計。該三極管結合了高集電極電流能力、低飽和電壓、高直流電流增益和高速特性，采用緊湊的SOT-89封裝，不僅節省空間，還提供了良好的散熱性能，確保元件在復雜電路中的可靠運行。

產品特性

NPN晶體管類型：作為NPN型三極管，2SD1766-R適用于正向電流控制的廣泛電子應用，是NPN電路設計的理想選擇。

高集電極電流：集電極電流(Ic)可達2A，支持大功率負載，滿足高電流需求的應用場景。

低飽和電壓：在集電極電流為2A和200mA時，集電極-發射極飽和電壓(VCE(sat))分別為0.8V，有助于降低功耗，提升系統效率。

高直流電流增益：在特定條件下（如Ic=500mA, Vce=3V），直流電流增益(hFE)高達390，確保了信號的有效放大和精確控制。

高速特性：特征頻率(fT)達到100MHz，支持高頻信號的處理，適用于需要快速響應的電路。

寬工作溫度范圍：工作溫度范圍可達+150℃（Tj），適應各種惡劣工作環境，確保長期穩定運行。

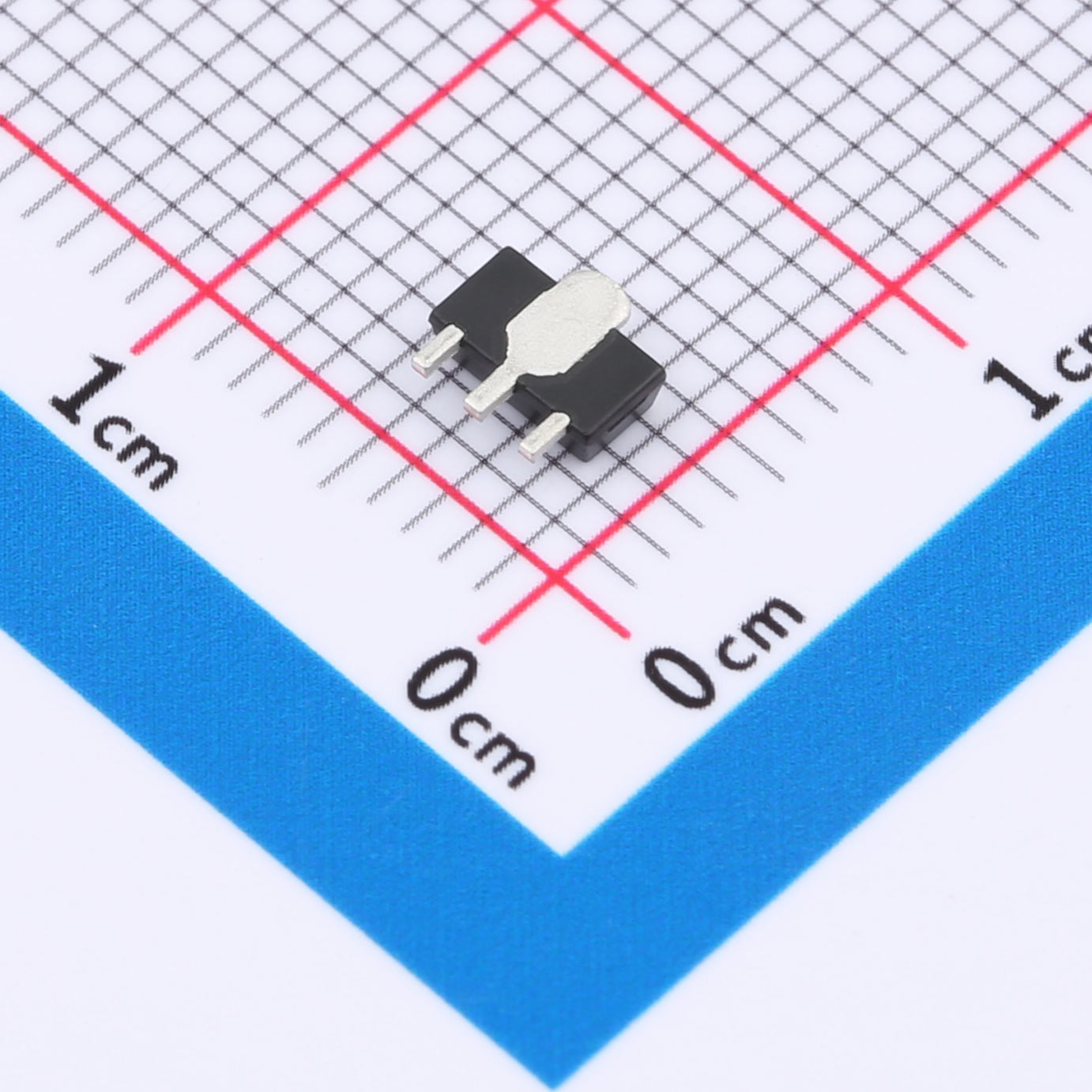

低功耗封裝：SOT-89封裝設計緊湊，散熱性能好，有助于降低工作時的溫度，延長元件使用壽命。

產品優勢

高效能：結合高集電極電流和低飽和電壓，提供出色的功率處理能力。

高精度：高直流電流增益確保信號放大的準確性和穩定性。

高速響應：特征頻率高，支持高頻信號快速處理。

寬溫工作：適應廣泛的工作溫度范圍，提高系統可靠性。

緊湊封裝：節省空間，便于高密度電路設計。

應用領域

消費電子：如音頻放大器、電源管理、開關電源等。

通信設備：在信號放大、高速數據傳輸、開關控制等模塊中發揮關鍵作用。

工業自動化：用于電機驅動、傳感器信號處理等大功率應用。

汽車電子：作為車載音響、燈光系統、ECU控制單元等部件的組成部分。

注意事項

電壓與電流限制：確保使用過程中不超過規定的集射極擊穿電壓和集電極電流，以防器件損壞。

散熱管理：雖然SOT-89封裝提供了良好的散熱性能，但在高功率應用中仍需注意散熱設計，避免過熱。

靜電防護：在處理和安裝過程中，采取必要的靜電防護措施，防止靜電對器件的損害。

存儲條件：存放在干燥、陰涼、無腐蝕性氣體的環境中，避免長時間暴露在高溫或高濕度條件下。

2SD1766-R以其卓越的性能和廣泛的應用潛力，成為推動現代電子系統發展的重要元件之一。

關于薩科微 Slkor：

薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供[敏感詞]的解決方案和支持。
